Vezetékköteg Manufacturers

I. Definíció és alapvető jellemzők

A kábelköteg (más néven kábelszerelvény) egy integrált csatlakozási termék, amelyet több vezeték, csatlakozó és terminál összeszerelésével alakítanak ki egy adott elektromos áramkör és mechanikus elrendezés szerint. A szervomeghajtó rendszerekben, ipari robotokban, CNC-berendezésekben és különféle automatizált eszközökben széles körben használt kábelköteg nem pusztán laza vezetékköteg, hanem kritikus csatlakozási elem, amely egyesíti a vezetőképességet, a jelátviteli pontosságot, a mechanikai tartósságot és a környezeti alkalmazkodóképességet. Minősége közvetlenül meghatározza a berendezés üzemi stabilitását, biztonságát és élettartamát.

Az alapvető jellemzők a következők:
Kombinált nagy pontosságú jel- és teljesítményátvitel: A kábelköteg általában egyetlen szerelvényen belül integrálja a tápvezetékeket (U/V/W fázisvezetékek és PE-földelés), a jeladó jelvezetékeit, a fékvezérlő vezetékeket és a kommunikációs buszvonalakat, ami megköveteli a nagyáramú tápellátás és az interferenciaérzékeny jelátvitel egyidejű kezelését.
Szabványosított interfészek elakadást gátló kialakítással: Mindkét végén általában szabványos légiközlekedési csatlakozókat vagy dedikált ipari csatlakozókat használnak kulcsos tűelrendezéssel, biztosítva a precíz illeszkedést a meghajtókkal, motorokkal és kódolókkal, miközben megakadályozzák a helytelen behelyezést.
Nagy rugalmasság és hajlítási ellenállás: Ellen kell állnia az ismétlődő húzásnak, hajlításnak és vibrációnak a berendezés működése közben, különösen nagy flexibilitási követelményekkel a vonólánc és a robotkaros alkalmazásoknál.
Erős környezeti alkalmazkodóképesség: Ellen kell állnia az olajnak, pornak, nedvességnek és az ipari környezetben előforduló hőmérséklet-ingadozásoknak, olajálló, kopásálló és égésgátló burkolattal.

II. Fő típusok és alkalmazási forgatókönyvek

Osztályozás funkció szerint:

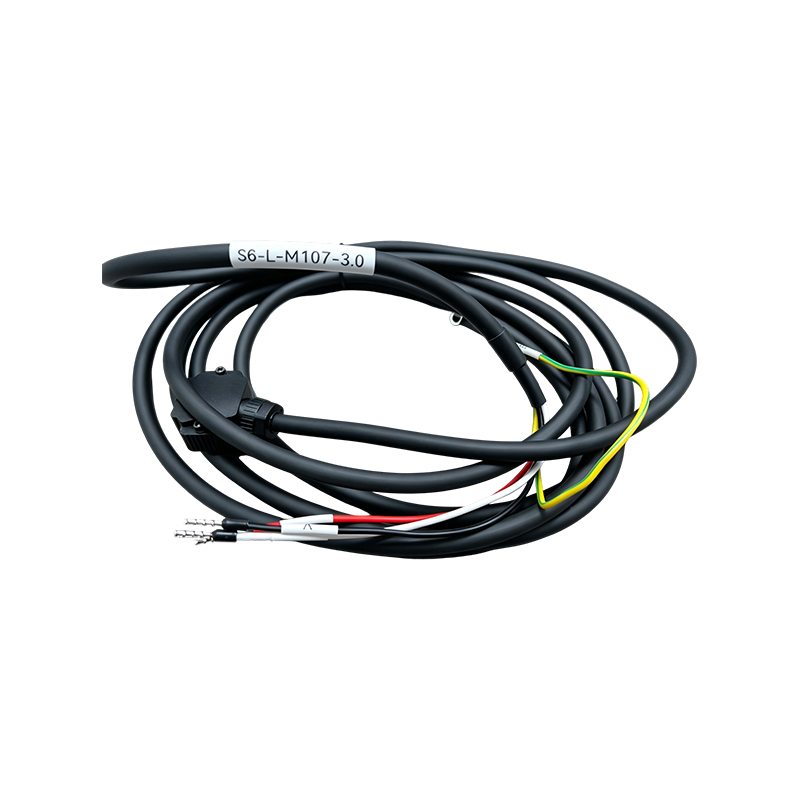

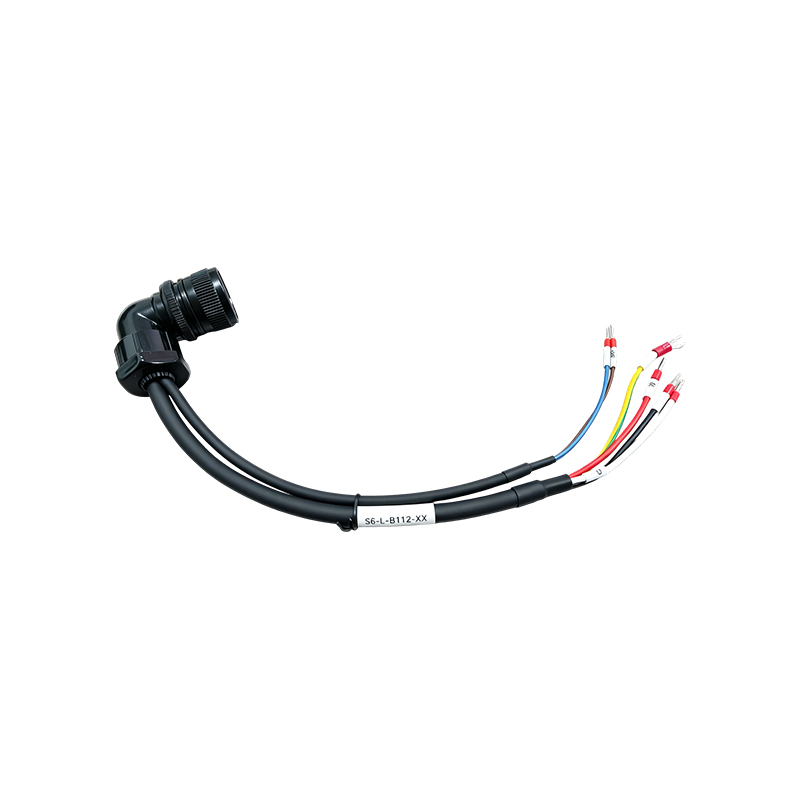

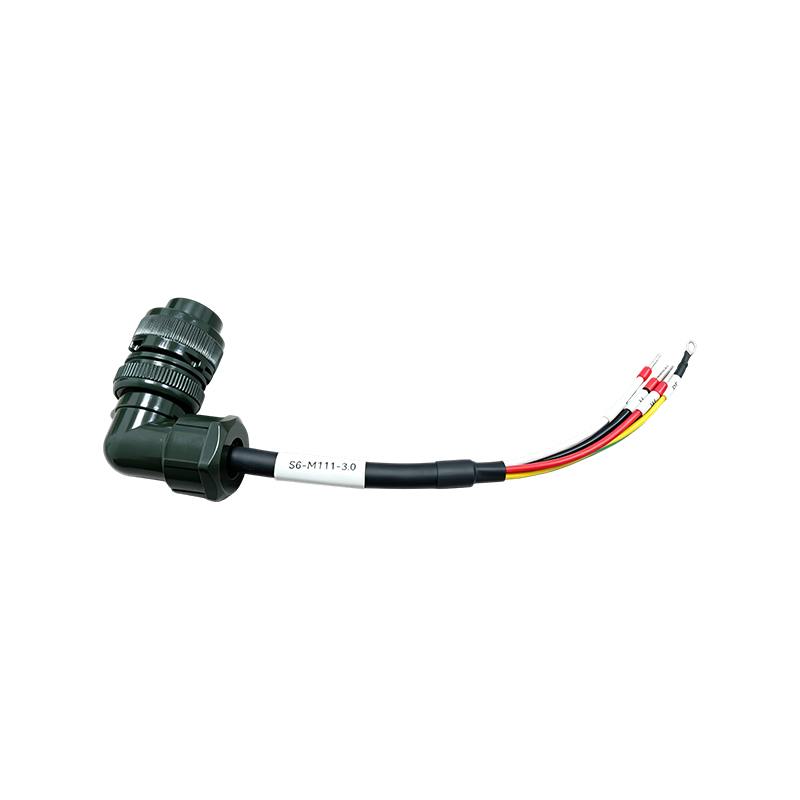

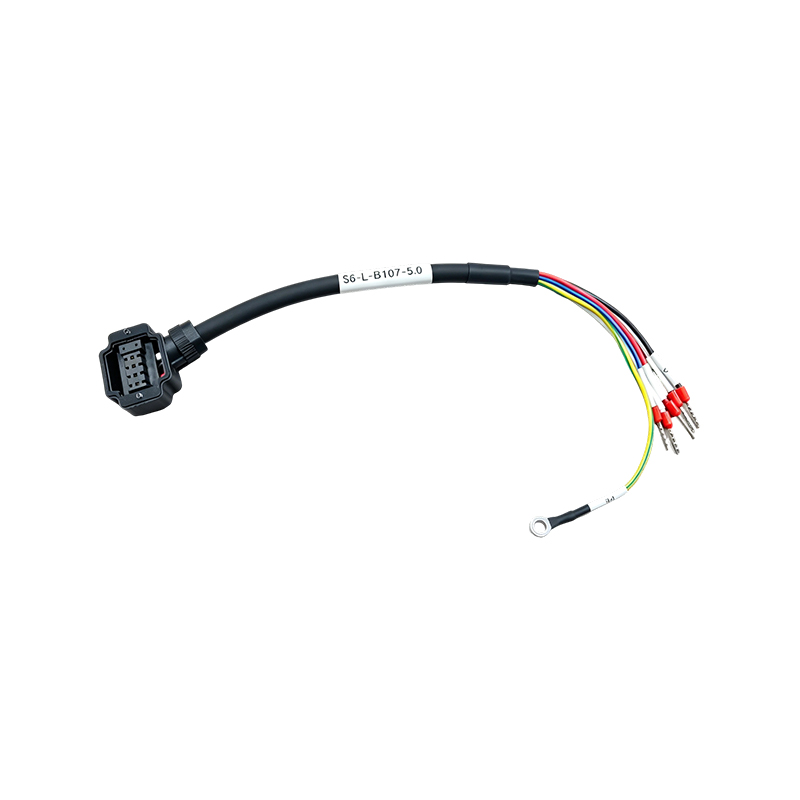

Tápkábelek: Felelős a háromfázisú erőátvitelért és a motorok és hajtások közötti földelésért, a szervorendszerek magenergia-ellátó csatornájaként.

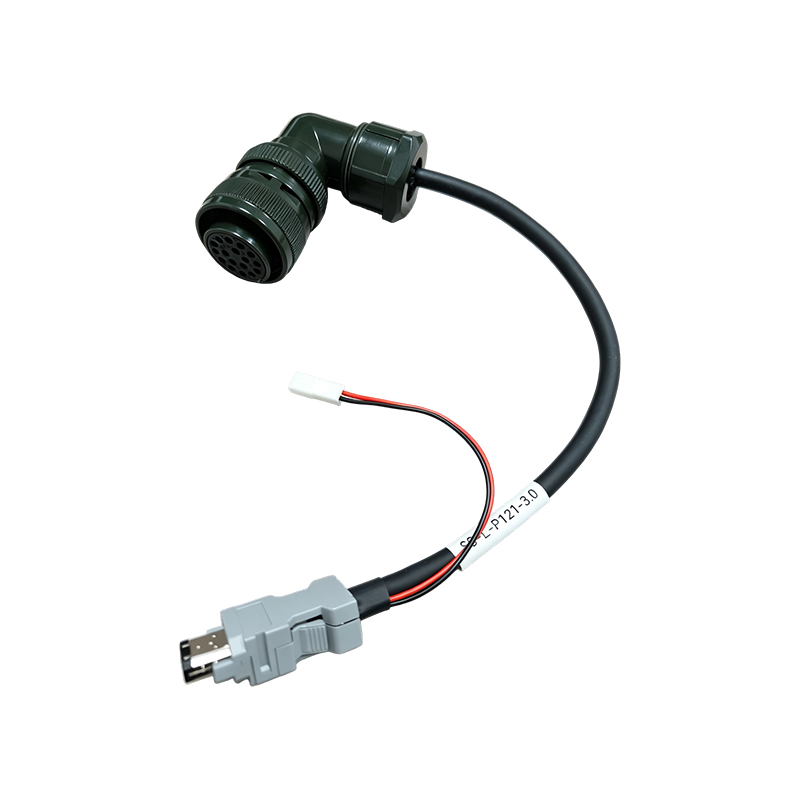

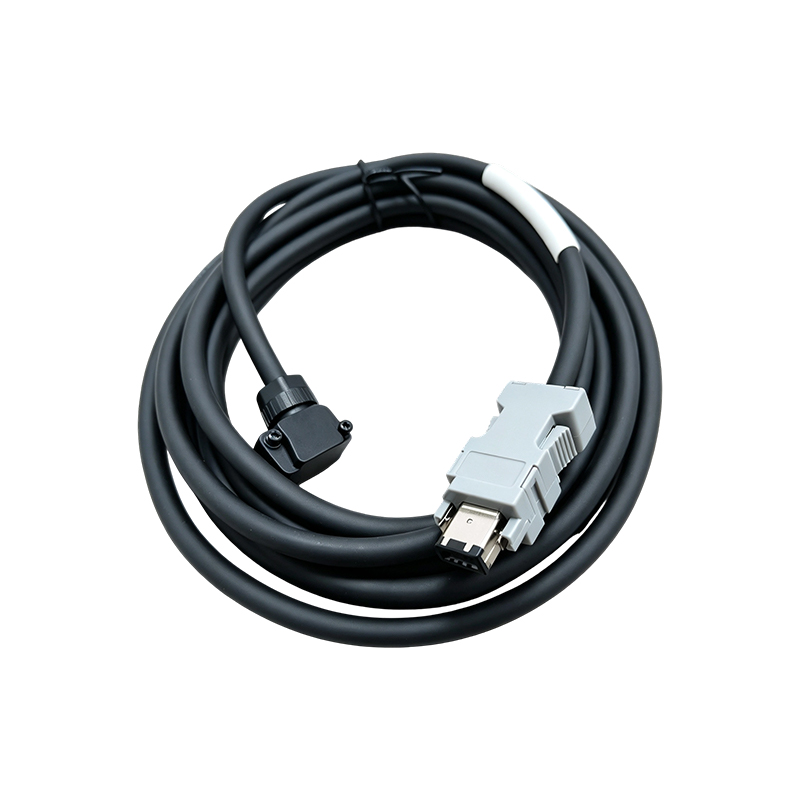

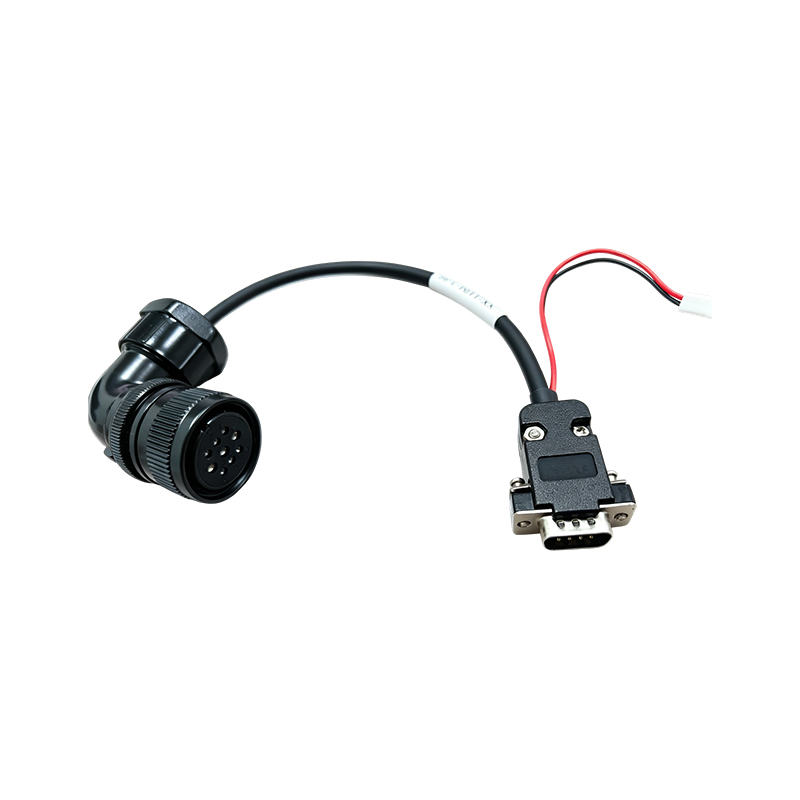

Kódolókábelek: Helyzet- és fordulatszám-visszacsatoló jelek továbbítása a motorjeladók és a hajtások között, amely hatékony árnyékolást igényel az elektromágneses interferencia elnyomása és a jel pontosságának megőrzése érdekében.

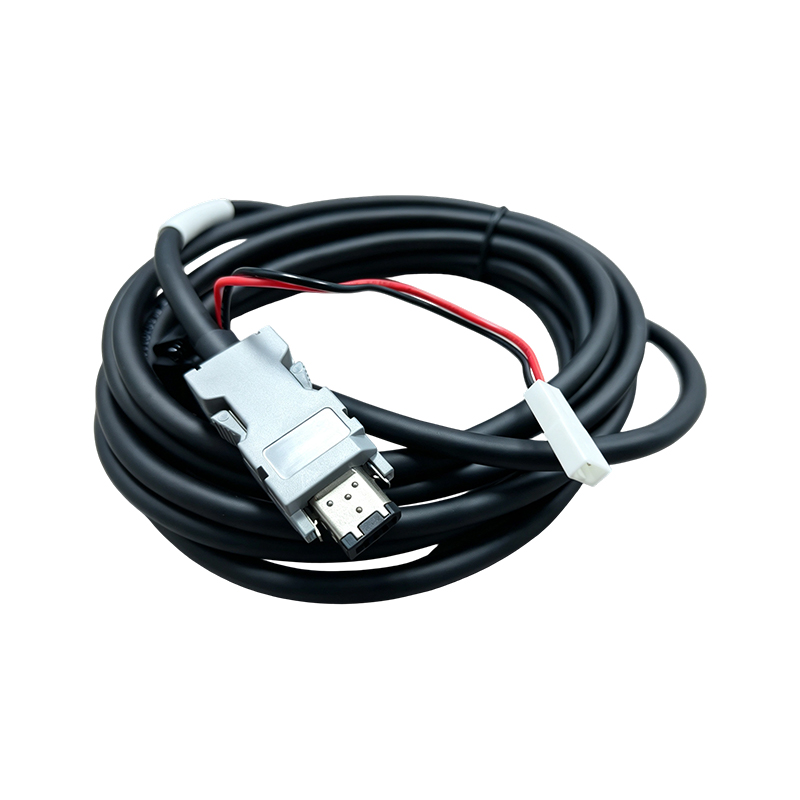

SV660 jeladókábel fékvezetékkel: Egy kompozit kábel, amely integrálja a jeladó jelátvitelét elektromágneses fék tápegységgel, amelyet bizonyos szervohajtás-modellek integrált huzalozási követelményeihez terveztek.

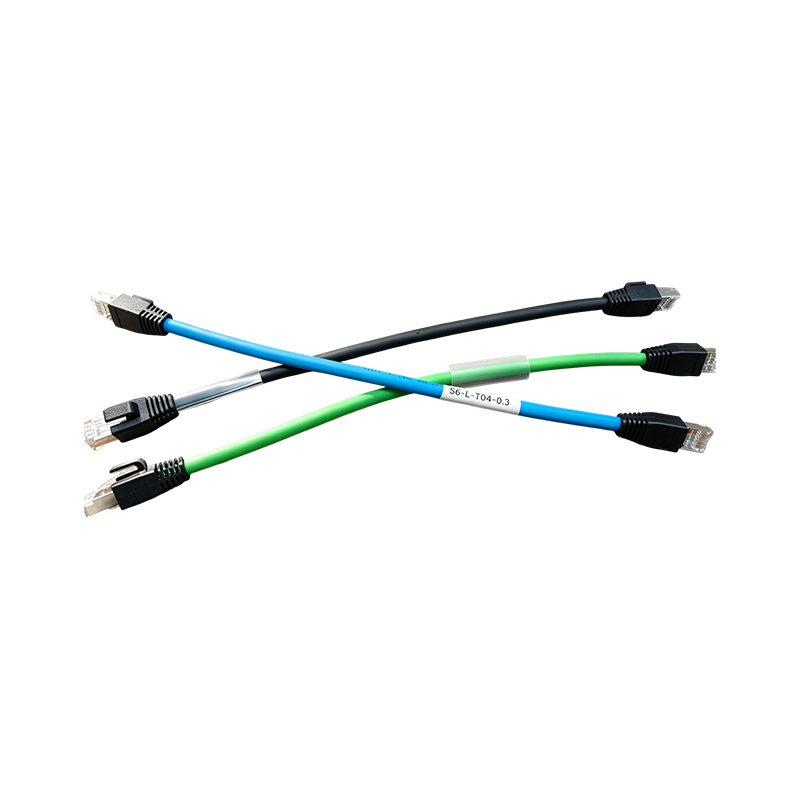

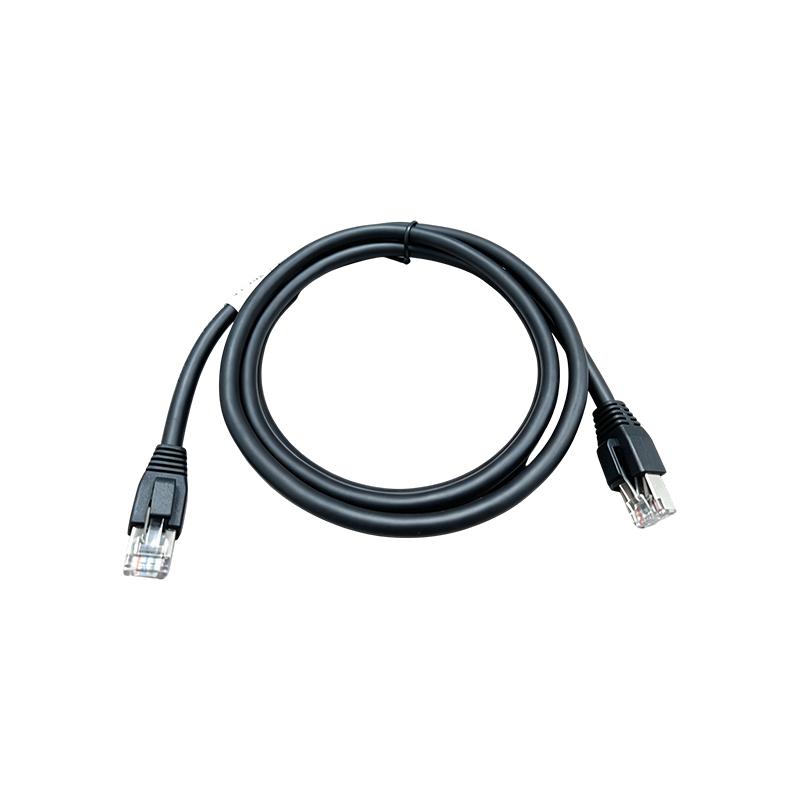

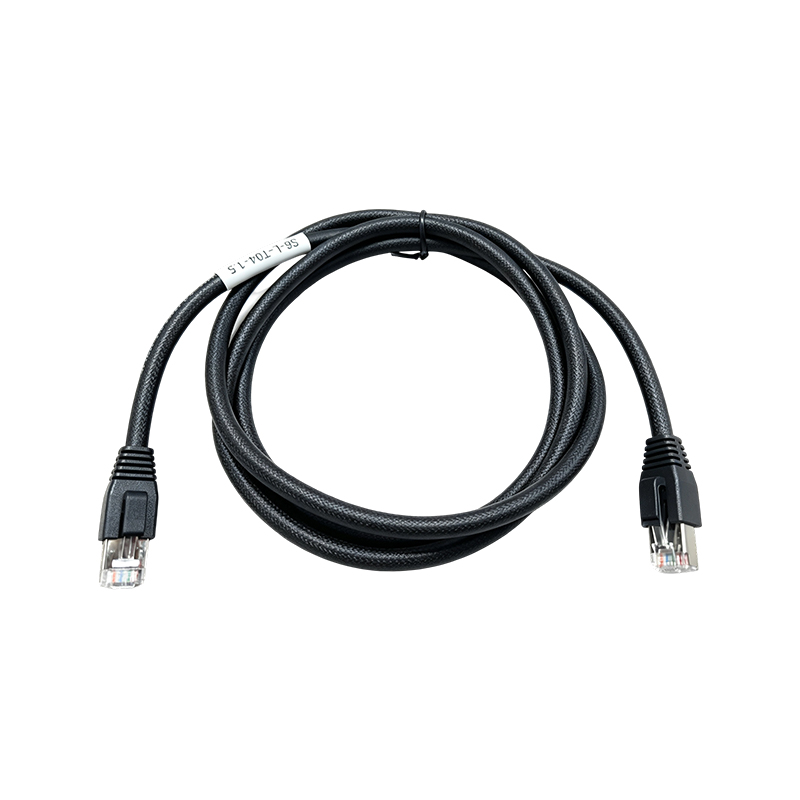

Buszkábelek (hálózati kábelek): A meghajtók, vezérlők és gazdaszámítógépek közötti ipari kommunikációs hálózatokhoz használják, amelyek megfelelnek a nagy sebességű átviteli és az interferencia elleni követelményeknek.

Az alkalmazási forgatókönyvek CNC szerszámgépekre, ipari robotokra, automatizált gyártósorokra, csomagológépekre, textil- és nyomdai berendezésekre, valamint elektronikus gyártórendszerekre terjednek ki, így a kábelköteg a modern automatizálási vezérlőrendszerek nélkülözhetetlen csatlakozási eleme.

III. Kulcsfontosságú gyártási folyamatvezérlők

Vezetők tervezése és gyártása: Az erősáramú kábelek többszálú, rugalmas rézvezetőket használnak az áramátviteli kapacitás és a rugalmasság biztosítása érdekében, míg a jel- és kódolókábelek finomszálú többeres vezetőket alkalmaznak, amelyek sodrott érpáros felépítéssel kombinálva csökkentik az áthallást és az elektromágneses interferenciát.
Árnyékoló és szigetelő rendszer: A jelkábelek általában rézfóliából és fonott hálóval kombinált összetett árnyékoló szerkezetet alkalmaznak a nagyfrekvenciás elektromágneses interferencia hatékony elnyomására és a gyenge visszacsatolási jelek torzulás elleni védelmére; A tápkábel szigetelését úgy tervezték, hogy megfeleljen a megfelelő feszültségállósági követelményeknek.
Köpeny és megerősítő réteg: A külső burkolat olajálló, kopásálló és időjárásálló kompozit anyagokat (például PVC és PUR) használ, néhány húzólánc-specifikus modell pedig belső szálerősítő rétegeket tartalmaz a szakítószilárdság és a hajlítási ellenállás fokozása érdekében.
Csatlakozók összeszerelése és kivezetések krimpelése: A dugaszokat, aljzatokat és kivezetéseket precíziós krimpelési és fröccsöntési rögzítési eljárásokkal szerelik össze, hogy biztosítsák a stabil érintkezési ellenállást és a megfelelő vízálló/porálló tömítési minősítéseket.
Teljes tesztelés: Minden kábelköteg folytonossági vizsgálaton, szigetelési ellenállás-teszten, nagyfeszültség-teszten és jelfunkció-teszten esik át a szállítás előtt, biztosítva a termék áthaladási arányát és a működési megbízhatóságot.

IV. Alapvető előnyei

Biztonságos és megbízható: A többrétegű szerkezeti kialakítás egyensúlyban tartja az elektromos biztonságot a mechanikai védelemmel, valamint égésgátló anyagokkal és precíziós árnyékolással kombinálva hatékonyan csökkenti a rövidzárlat, az interferencia és a jelvesztés kockázatát.
Hatékony csatlakozás: A szabványos interfészek az elakadást gátló kialakítással jelentősen lerövidítik a helyszíni telepítési és üzembe helyezési időt, lehetővé téve a valódi plug-and-play működést.
Rugalmas testreszabás: A kábelhossz, a csatlakozó típusa és a terminál típusa mind testreszabható az ügyfél berendezési interfész követelményei szerint, nagyjából kompatibilis a különböző márkák automatizálási rendszereivel.
Szabványoknak megfelelő: A termékek szigorúan követik a nemzeti szabványokat és az iparági előírásokat, és olyan hiteles tanúsítványokat szereztek, mint a 3C és a CE, amelyek biztosítják a megfelelő használatot a hazai és a nemzetközi piacokon egyaránt.

Összegzés

A kábelkötegek az automatizálási vezérlőrendszerek "idegei és vérkeringéseiként" szolgálnak, és áramot és jelet is visszacsatolnak. Technológiai szintjük közvetlenül meghatározza a berendezések működésének pontosságát, hatékonyságát és biztonságát. Ahogy az ipari automatizálás és az intelligens gyártás folyamatosan fejlődik, a rendkívül rugalmas, jól árnyékolt és integrált kábelköteg-termékek váltak a szervohajtásrendszereket támogató kábelszerelvények fejlesztési irányává.
