S6-L-B112-3.0 nagy teljesítményű motor és fék kombinált kábel

Integrált, nagy hatékonyságú teljesítmény- és fékátvitel: A kábel egyetlen fő köpenyben egyesíti a motor tápellátását és az elektromágneses fék tápellátását, egymástól függetlenül elvezetett ágakra osztva. A vezetékvégek egy teljes áramkört alkotnak U, V, W háromfázisú tápvezetékekkel, PE földelő vezetékkel és BK/BK-fékvezetékekkel, lehetővé téve, hogy egy kábelszerelés kielégítse mind a motor működési, mind a fékteljesítmény követelményeit, jelentősen leegyszerűsítve a berendezés oldalon a huzalozást.

Nagy teljesítményű, áramot szállító kialakítás: A magvezetők nagy átmérőjű, többszálú, rugalmas tiszta rézhuzalt használnak, amely bőséges áramhordozó kapacitást és alacsony átviteli veszteséget biztosít, hogy megfeleljen a nagy teljesítményű szervomotorok stabil tápellátási követelményeinek nagy terhelés mellett, folyamatos működési feltételek mellett, hatékonyan csökkentve a hőfelhalmozódást és a feszültségesést.

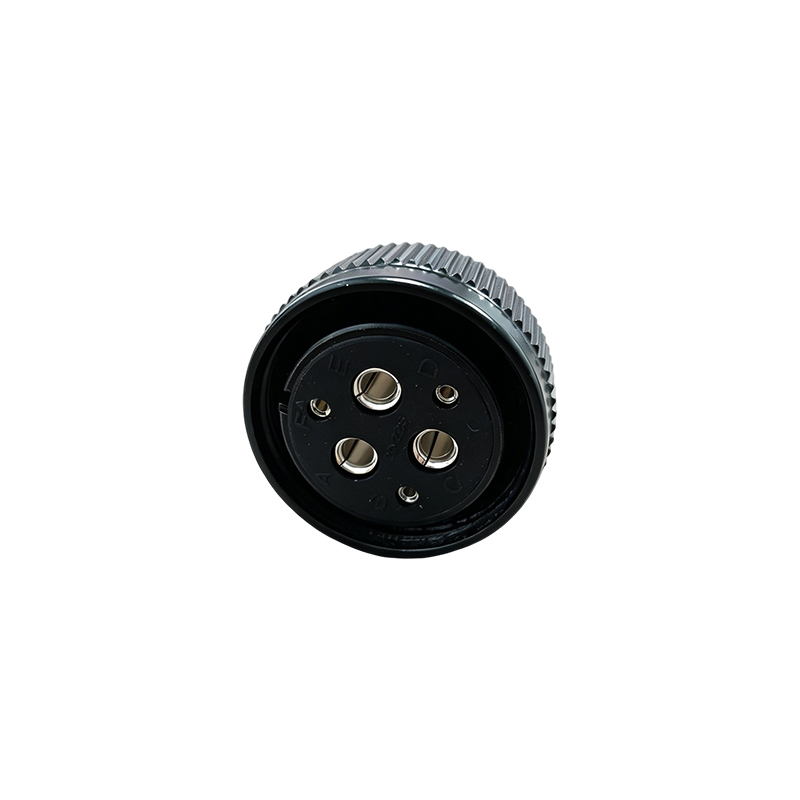

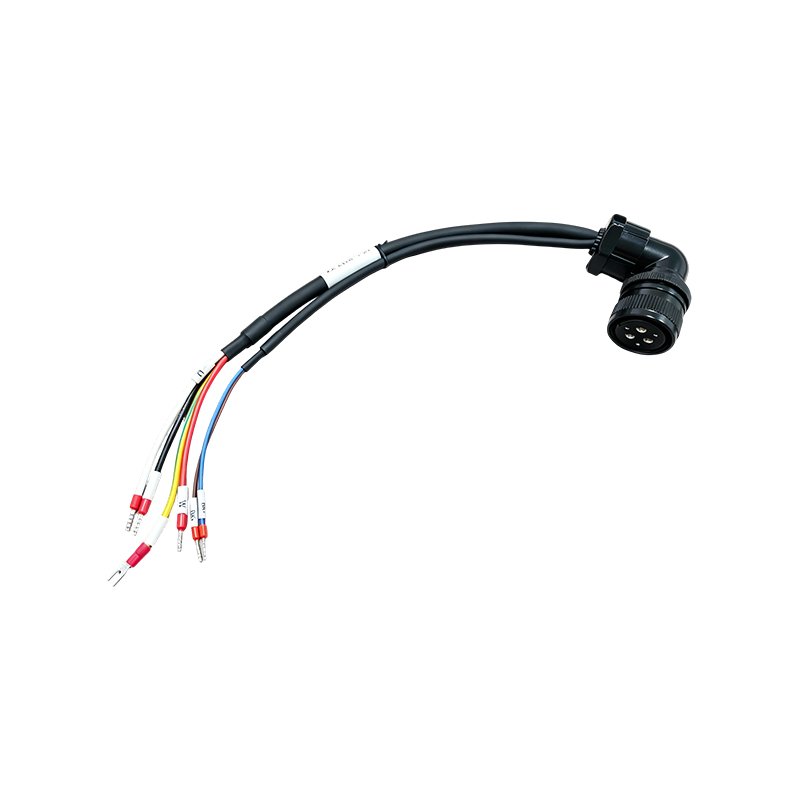

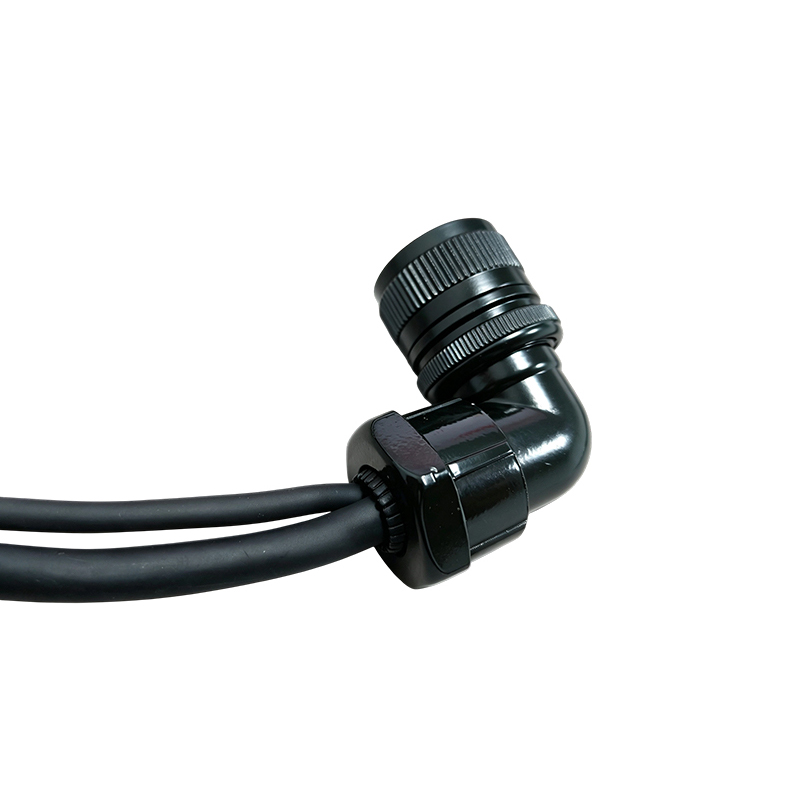

Robusztus és megbízható kettős csatlakozós szerkezet: A meghajtóoldal derékszögű kör alakú légiközlekedési csatlakozóval van felszerelve, belső 4 tűs elrendezéssel, fröccsöntött fémházzal, víz- és porálló rögzítőcsavarral és kábelbilincsel kombinálva, hatékonyan ellenáll a vibrációnak, húzódásnak, pornak és nedvességnek ipari környezetben. A mellékelt 4 tűs fékcsatlakozó kulcsos tűs kialakítással is rendelkezik a pontos telepítés érdekében.

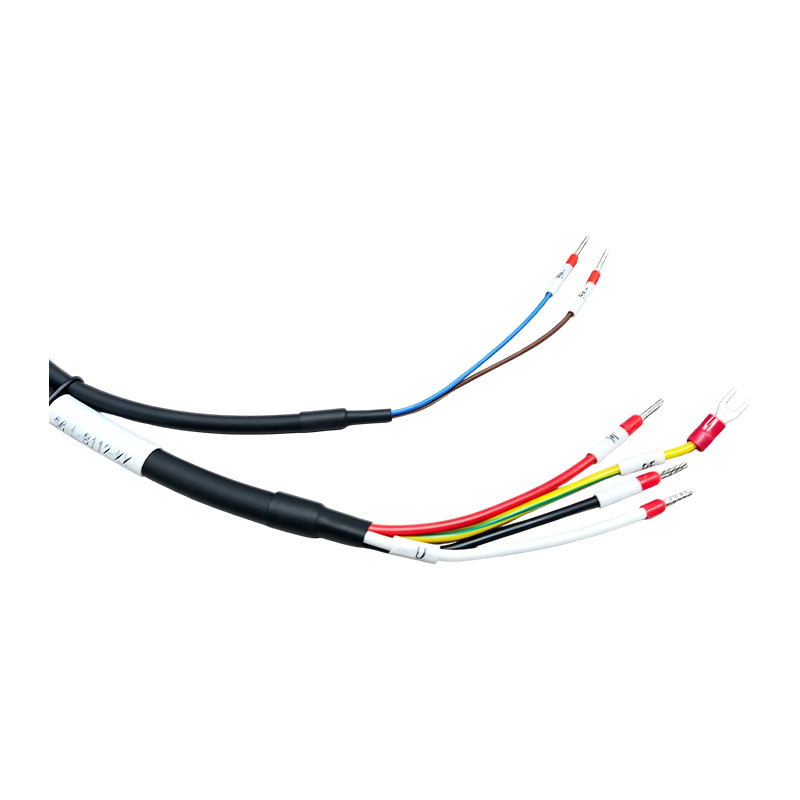

Precíz címkézés és szabványos kivitelezés: Az U/V/W tápvezetékek és a BK/BK-fékvezetékek jól láthatóan hőre zsugorodó címkékkel vannak ellátva, és nyitott hengeres vagy villás típusú krimpelő csatlakozókkal vannak felszerelve, lehetővé téve a szerelők számára a gyors és pontos vezetékezést a címkézés alapján, csökkentve a hibás huzalozás kockázatát és lerövidítve a helyszíni üzembe helyezési időt.

Időjárás- és kopásálló köpenyanyag: A külső burkolat olajálló, kopásálló PVC kompozit anyagból készül, kiváló rugalmassággal és égésgátló tulajdonságokkal, amely alkalmas komplex ipari környezetben, például műhelyekben és gyártósorokon történő tartós használatra.

Teljes folyamat minőségellenőrzése: Minden kábelen átesik a folytonossági vizsgálaton, a szigetelési ellenálláson és a nagyfeszültség-ellenállási teszten a szállítás előtt, ezzel biztosítva a kínai 3C tanúsítvány és az EU CE tanúsítási szabványainak való megfelelést, valamint biztonságos és megbízható erőátvitelt és fékátvitelt biztosítva az ügyfelek számára.

Termékértékesítési pontok

Dedikált kábel nagy teljesítményű szervorendszerekhez: Egyedi fejlesztésű, elektromágneses fékekkel felszerelt, nagy teljesítményű szervomotorokhoz, alkalmas CNC szerszámgépekhez, ipari robotokhoz és nagy terhelést kezelő berendezésekhez, ahol a fék megbízhatósága kritikus.

Egyszerűsített huzalozás kettős funkcióval: A motor teljesítménye és a fékteljesítmény egyetlen fő kábelbe integrálva, csökkentve a kábelek számát és a kábeltálca szükséges helyét a berendezés oldalán, és csökkentve a telepítés bonyolultságát.

Nincs szükség másodlagos feldolgozásra: A terminál krimpelése és a csatlakozó összeszerelése a szállítás előtt megtörténik, lehetővé téve a felhasználók számára, hogy az átvételkor közvetlenül csatlakozzanak a berendezéseikhez, professzionális elektromos utómunkálatok nélkül, csökkentve a telepítési akadályokat és a munkaerőköltségeket.

Rugalmas testreszabási szolgáltatás: A kábel hossza, a csatlakozó modellje és a terminál típusa testreszabható az ügyfél berendezési interfész specifikációi szerint, teljes mértékben alkalmazva a különböző márkák nagy teljesítményű szervohajtási rendszereit.

Alkalmazási kör: Tápkábelezés nagy teljesítményű CNC szerszámgépekhez, csuklós hajtás- és fékvezérlés ipari robotokhoz, integrált táp- és fékvezetékek nagy tehermozgató és -emelő berendezésekhez, valamint nagy teljesítményű szervorendszerek automatizált gyártósorokon.

Különleges megjegyzések: A kétágú kialakítás független erő- és fékátvitelt tesz lehetővé; a kulcsos csatlakozószerkezet biztosítja a pontos telepítést; a nagy nyomtávú vezető kialakítása megfelel a nagy teljesítményű alkalmazásoknak; a burkolat olaj- és kopásállósága megfelel az ipari helyszíni feltételeknek; a termék megfelelt a kínai 3C és EU CE tanúsítványoknak; megbízható választás a nagy teljesítményű szervorendszerek táp- és fékkábelezéséhez.
