Elektromos jármű töltőállomás kábel átfogó bemutatkozás

I. Definíció és alapvető jellemzők
Az elektromos jármű (EV) töltőállomás kábelei speciális kábelek, amelyeket arra terveztek, hogy elektromos járműveket töltőállomásokhoz (vagy töltőpisztolyokhoz) csatlakozzanak. Felelősek a nagy teljesítményű egyenáramú (DC) vagy váltakozó áramú (AC) elektromos energia továbbításáért, miközben olyan funkciókat integrálnak, mint a vezérlési irányítás, a jel-visszacsatolás, a kommunikáció és a hőmérséklet-felügyelet. Ezek nem egyszerű tápkábelek, hanem kritikus alkatrészek, amelyek egyesítik az elektromos biztonságot, a mechanikai tartósságot, a környezeti alkalmazkodóképességet és az ember-gép interakciót. Teljesítményük közvetlenül befolyásolja a töltés biztonságát, hatékonyságát és a felhasználói élményt.

Alapvető jellemzők:
Nagyáramú átviteli és hűtési képesség: Stabilan nagy áramerősséget kell hordoznia (pl. DC gyorstöltés 250 A-ig vagy nagyobb), a vezető fűtésére és hőelvezetésére vonatkozó tervezési szempontok figyelembevételével.
Magas feszültség névleges érték: Az üzemi feszültségek folyamatosan növekszenek (pl. DC 1000V, AC 690V), ami szigorú követelményeket támaszt a szigeteléssel és az árnyékolással szemben.
Integrált többfunkciós kábelszerkezet: Jellemzően kompozit szerkezettel rendelkezik, amely integrálja a tápvezetékeket, a vezérlővezetékeket (CP/CC), a kommunikációs vonalakat (pl. CAN, PLC), a földelő vezetékeket és a hőmérséklet-érzékelőket (NTC).
Magas mechanikai és környezeti tartóssági követelmények: Ellen kell állnia a gyakori tekercselésnek, zúzódásnak, húzásnak és hajlításnak, miközben ellenáll az ultraibolya (UV) sugárzásnak, az ózonnak, a szélsőséges hőmérsékleteknek (-40 °C és 125 °C között), az esőnek és a vegyszereknek (pl. jégmentesítő sók).
Szigorú biztonsági előírások: Meg kell felelnie a nemzetközi töltési interfész szabványoknak (pl. IEC 62196, GB/T 20234) és kábelbiztonsági szabványoknak (pl. UL 62, EN 50620, GB/T 33594), túláram- és túlmelegedés elleni védelemmel.

II. Fő típusok és alkalmazási forgatókönyvek
Osztályozás töltési mód és áramtípus szerint:
AC töltőállomás kábelei (2/3 mód): Otthoni és nyilvános lassú töltőállomásokhoz használatos, jellemzően 250V/440V AC feszültséggel és ≤63A áramerősséggel, viszonylag könnyű szerkezetekkel.
Egyenáramú töltőállomás kábelei (4. mód): Nyilvános gyorstöltő- és feltöltőállomásokhoz használatos, amelyek feszültsége 1000 V DC vagy magasabb, és áramuk általában 80 A és 500 A vagy több között van. Ezek a kábelek vastagabbak és nehezebbek, és gyakran integrált folyadékhűtő rendszert igényelnek.

Osztályozás hűtési módszer szerint:
Passzív léghűtéses típus: A vezető- és köpenyanyagokon keresztüli hőelvezetésre támaszkodik, közepes és kis teljesítményű töltéshez (pl. a legtöbb váltakozó áramú állomás és néhány egyenáramú állomás).
Aktív folyadékhűtéses típus: Független hűtőfolyadék-keringető csöveket integrál a kábel belsejébe, lehetővé téve a folyadék kényszerhűtését. Ez a technológia több mint 50%-kal növelheti az azonos külső átmérőjű kábelek áramellátó kapacitását, megoldva a nagy teljesítményű gyorstöltésnél (≥350 kW) a terjedelmes kábelek problémáját.

Alkalmazási forgatókönyvek:
Privát töltés: Otthoni falra szerelhető váltakozó áramú állomások, amelyek nagy rugalmasságot és hajlítási ciklus élettartamot igényelnek a kábeltől.
Nyilvános töltőállomások: AC lassú töltő és egyenáramú gyorstöltő állomásokat tartalmaz, amelyek nagy tartósságot, időjárásállóságot és vandálállóságot igényelnek a kábeltől.
Nagy teljesítményű feltöltőállomások: Általában folyadékhűtéses kábeleket használnak a nagy teljesítményű gyorstöltés (pl. 350 kW–600 kW) lehetővé tételéhez, miközben a kábel könnyű súlyú marad és javítja a felhasználói élményt.

III. Kulcsfontosságú gyártási folyamatvezérlők

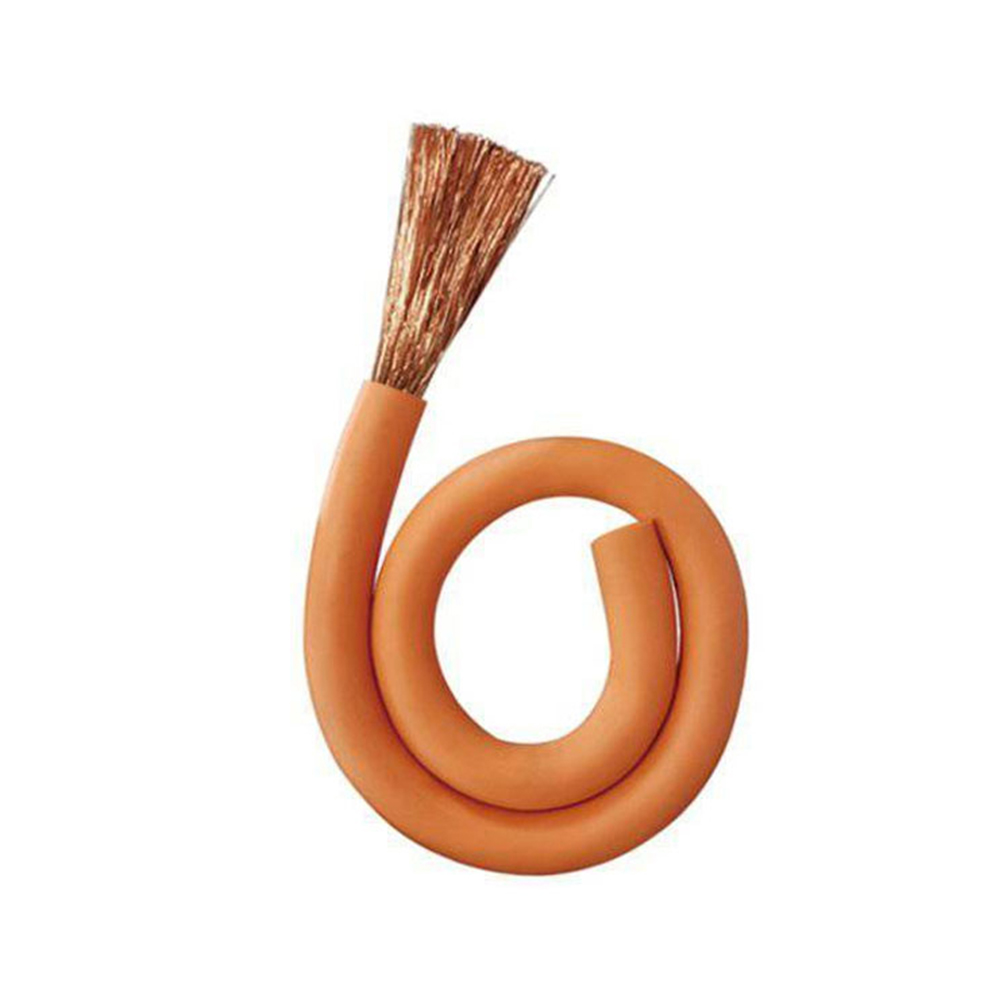

Vezetéktervezés és gyártás: Többszálú ultrafinom oxigénmentes rézhuzalokat használ a precíz sodráshoz a nagy rugalmasság biztosítása érdekében. A nagy teljesítményű egyenáramú kábelek formázott vezetőket alkalmazhatnak a helykihasználás és a hőelvezetés optimalizálása érdekében.
Szigetelő és árnyékoló rendszer:
Elektromos vezetékek: A nagyfeszültségű szigetelés biztosításához használjon nagy teljesítményű térhálósított polietilént (XLPE) vagy elasztomer anyagokat.

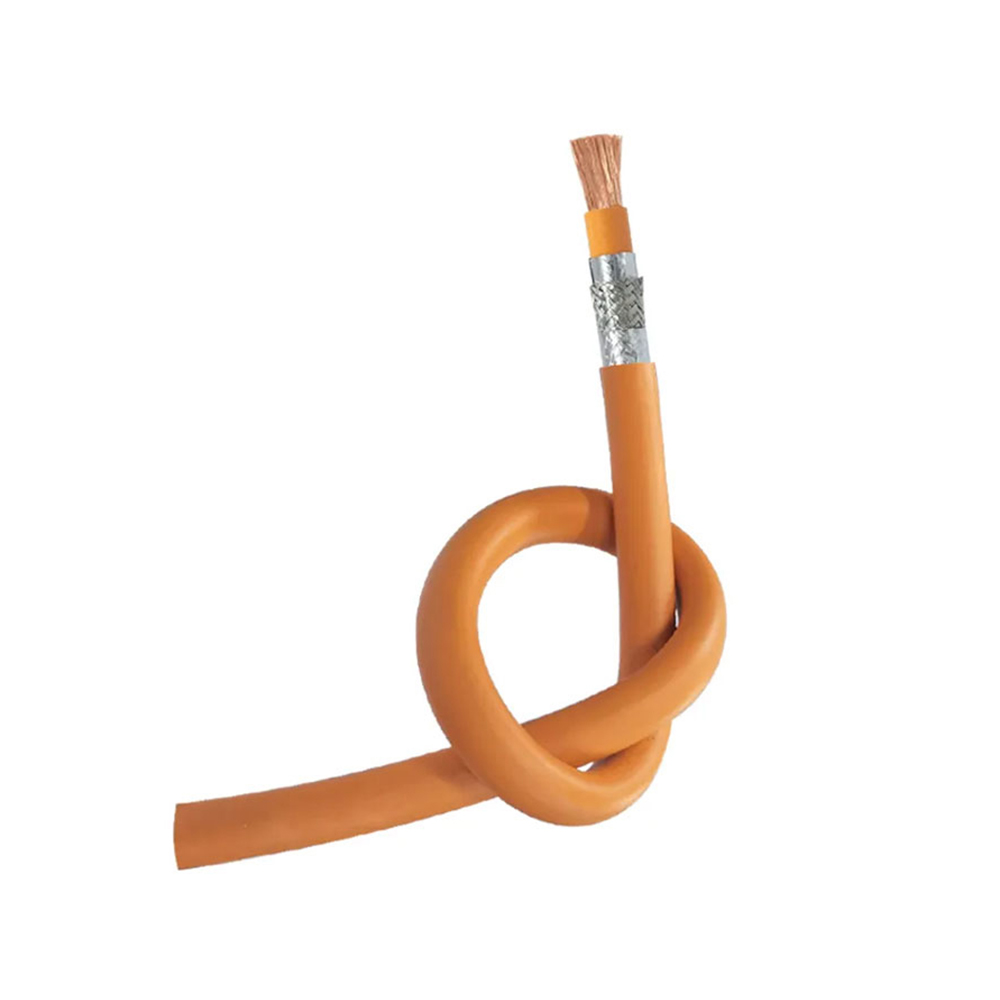

Árnyékolás: A nagyfrekvenciás elektromágneses interferenciák hatékony elnyomása és a belső jelvonalak védelme érdekében nagy lefedettségű rézhuzalfonatot vagy alumíniumfólia kompozit árnyékolással kombinált fonást kell alkalmazni.
Köpeny és megerősítő réteg: A külső burkolat rendkívül kopásálló, időjárásálló és UV-álló elasztomer anyagokat (pl. speciális PVC, TPE, CSPE) használ. A nagy szilárdságú szálfonat (pl. aramid) gyakran belső húzóelemként van beépítve, hogy ellenálljon a gyakori húzásnak.
Folyadékhűtőcső-integráció (folyadékhűtéses kábelekhez): A mikroátmérőjű hűtőfolyadék-csövek (jellemzően szigetelt lágycsövek) a kábelezés során pontosan integrálva vannak a kábel tápmagjaival és jelvezetékeivel a szerkezeti stabilitás és a hűtési hatékonyság biztosítása érdekében.
Csatlakozók integrálása: A kábelek és a töltőpisztoly/állomás csatlakozók általában fröccsöntéssel vannak integrálva, hogy biztosítsák a vízszigetelést (IP-besorolás, például IP67/IP54), a húzásállóságot és az elektromos csatlakozás megbízhatóságát.
100%-os biztonsági tesztelés: Minden kábelen át kell esni a nagyfeszültségű tesztelésnek, a szigetelési ellenállás tesztelésének, a folytonossági vizsgálatnak és a funkcionális tesztelésnek (például jelhurkok, hőmérséklet-érzékelők).

IV. Részletes alapvető előnyök
A biztonság, mint fő prioritás: A többrétegű kialakítás védelmet nyújt az áramütés, a túlterhelés és a túlmelegedés kockázatai ellen szélsőséges időjárás és gyakori használat esetén, lángálló anyagokat, feszültségálló szigetelést, hőmérséklet-felügyeletet és precíz jelvezérlést tartalmaz.
A nagy hatékonyságú töltés támogatása: Az optimalizált vezetőkialakítás és a folyadékhűtés technológia alkalmazása közvetlenül támogatja a nagyobb töltési teljesítményt, jelentősen csökkentve az elektromos járművek újratöltési idejét.
Szabványmegfelelőség és globális piacra jutás: A nemzetközi és regionális szabványok szigorú betartása biztosítja a legális értékesítést és felhasználást a célpiacokon (pl. Kína, Európa, Észak-Amerika), erősítve a fogyasztói bizalmat.

Összegzés
Az elektromos járművek töltőállomásának kábelei az „artéria utolsó szakaszát” jelentik az elektromos járművek töltő ökoszisztémájában. Technológiai szintjük közvetlenül meghatározza a töltés biztonságát, sebességét és kényelmét. Ahogy a töltési teljesítmény az ultranagy sebesség felé halad, az olyan technológiák, mint a folyadékhűtés, a következő generációs kábelek alapfunkcióivá váltak.
