Lángálló kategóriák és mit jelentenek a besorolások a gyakorlatban
Lángálló vezérlőkábel s nem egyetlen termékkategória – az IEC 60332 szabvány és annak kínai megfelelője, a GB/T 18380 által meghatározott többszintű osztályozási rendszert ölelnek fel, és mindegyik szint jelentősen eltérő szintű tűzvédelmi teljesítményt tükröz. A leggyakrabban meghatározott szintek az IEC 60332-1 (egykábeles függőleges lángteszt), az IEC 60332-3 (kötegben lévő kábel függőleges lángterjedési vizsgálata) és az igényesebb IEC 60332-3-22 – 60332-3-25 kategóriák, amelyek a vizsgálat során elégetett kábelanyag teljes mennyiségében különböznek. E különbségek megértése azért fontos, mert az egykábeles teszten átmenő kábel továbbra is lehetővé teheti a tűz továbbterjedését, ha sűrű kábeltálcákba szerelik több tucat más kábel mellé – pontosan ez az állapot az ipari vezérlőtermekben, kapcsolóberendezések épületeiben és a feldolgozó üzemek kábelútjaiban.
Az IEC 60332-3 köteg teszt szimulálja a valós telepítési sűrűséget egy 3,5 méteres függőleges kábellétra elégetésével, meghatározott teljes nemfémes térfogattal a tálca méterenként. Az A kategória (a legszigorúbb) tálcánként legfeljebb 7 liter nemfémes kábel térfogatot tesz lehetővé, míg a C kategória legfeljebb 1,5 litert tesz lehetővé méterenként – minél kisebb a megengedett térfogat, annál könnyebb áthaladni, mert kevesebb éghető anyag tartja fenn a lángot. A C kategóriás kábel meghatározása sűrűn lakott kábeltálcához, ahol a tényleges telepítési sűrűség megfelel az A kategóriás feltételeknek, gyakori és veszélyes tévedés. Azoknak a mérnököknek, akik lángálló vezérlőkábeleket választanak ki a tálcás telepítésekhez, ki kell számítaniuk a tervezett kábeltöltés méterenkénti tényleges nemfémes térfogatát, és hozzá kell igazítaniuk a megfelelő vizsgálati kategóriához, nem egyszerűen általános követelményként kell megadniuk az „égésgátlót”.
A lángterjedésen túl az LSZH (Low Smoke Zero Halogen) és az LSHF (Low Smoke Halogen Free) változatok további teljesítménydimenziókat vezetnek be, amelyekre a zárt létesítményekben egyre nagyobb szükség van. A szabványos PVC-szigetelésű égésgátló kábelek égéskor hidrogén-klorid gázt és sűrű fekete füstöt bocsátanak ki – a HCl maró hatású az elektronikus berendezésekre és mérgező a személyzetre, az erős füst pedig akadályozza az evakuálást. Az LSZH készítmények kiküszöbölik a halogén alapú égésgátlókat az ásványi alapú rendszerek (jellemzően alumínium-trihidrát vagy magnézium-hidroxid) javára, amelyek égéskor savas gázok helyett vízgőzt bocsátanak ki. A Zhishang Cable PVC alapú és LSZH változatokat is gyárt lángálló vezérlőkábel s, az egyes projektek konkrét környezetvédelmi és szabályozási követelményeihez igazodó anyagválasztással.
Hogyan befolyásolják az égésgátló adalékok az elektromos és mechanikai kábelek tulajdonságait
A kábelek szigetelő- és burkolóanyagaiban a lángállóság elérése nem kémiailag semleges – az égést elnyomó adalékok kölcsönhatásba lépnek a polimer mátrixszal oly módon, hogy befolyásolják a dielektromos tulajdonságokat, a rugalmasságot és a hosszú távú öregedési viselkedést. Ez a kompromisszum különösen jelentős a vezérlőkábel-alkalmazások esetében, ahol a szigetelési ellenállás, a vezetők közötti kapacitás és a jelintegritás többmagos konfigurációk esetén olyan funkcionális követelmény, amelyet nem lehet kompromisszumot kötni a tűzállóság elérése érdekében.
A halogénezett (PVC-alapú) égésgátló vegyületekben az antimon-trioxidot általában égésgátló szinergetikusként használják a PVC-ben már jelenlévő klór mellett. Bár hatékonyan elnyomja a gyulladást, a nagy antimon-trioxid terhelés növeli a szigetelés áteresztőképességét és csökkenti a térfogati ellenállást, ami növelheti a kapacitív csatolást a többeres vezérlőkábelek szomszédos vezetői között. Alacsony szintű analóg jeleket vagy nagy sebességű soros kommunikációt hordozó vezérlőáramkörök esetében ez az egységnyi hosszonkénti megnövelt kapacitás növeli a jel csillapítását és korlátozza a használható kábelhosszt. Ennek elkerülése érdekében a szigetelés falvastagságának és az összetett összetételnek a tényleges jelfrekvenciát – nem csak a lángosztályt – szem előtt tartva kell megadni.
Az ásványi töltőanyag-rendszereken alapuló LSZH vegyületek másfajta kompromisszumot képviselnek. Az alumínium-trihidrátot (ATH) nagyon magas koncentrációban kell betölteni (jellemzően a polimer vegyület tömegének 50–65%-a), hogy endoterm bomlása révén jelentős lángkésleltetést érjünk el. Ezeken a terhelési szinteken a vegyület merevebbé és törékenyebbé válik, mint a töltetlen polimerek, ami csökkenti a rugalmasságot és a hideg hőmérsékleti teljesítményt. A gyártók ezt elasztomer alappolimerekkel (EVA, EBA vagy TPE) és felületkezelt töltőanyag-részecskékkel oldják meg, amelyek javítják a diszperziót és csökkentik a merevség mértékét. Az eredmény egy olyan vegyület, amely mind az IEC 60332-3 lángteljesítményt, mind az IEC 60811 hideghajlítási megfelelést képes elérni – de csak akkor, ha a készítményt kifejezetten ehhez a mérleghez tervezték, nem pedig árucikkekből. Az Anhui Zhishang Cable Technology Co., Ltd. láng- és mechanikai teszteléssel ellenőrzi a keverék teljesítményét, ahelyett, hogy kizárólag az anyagszállítói tanúsítványokra hagyatkozna, biztosítva, hogy a kész kábel egyidejűleg megfeleljen az összes meghatározott paraméternek.
| Összetétel típusa | Égésgátló mechanizmus | Hatás a rugalmasságra | Gázkibocsátás égéskor |
|---|---|---|---|
| FR-PVC | A halogéngáz megszakítja az égési láncot | Mérsékelt; lágyító függő | HCl, sűrű fekete füst |
| LSZH / ATH töltött | Endoterm bomlás, vízgőz | Csökkentett; elasztomer alapot igényel | Vízgőz, alacsony füst, nincs HCl |
| LSZH / MDH töltött | Endoterm bomlás, magasabb hőmérsékleti tartomány | Hasonló az ATH-hoz; jobb magas hőmérsékleten | Vízgőz, alacsony füst, nincs HCl |
| Foszfor alapú (duzzadó) | Szenes réteg képezi, szigeteli a felületet | Jó; alacsonyabb töltőanyag-terhelés szükséges | Alacsony füstölés, halogénmentes |
Az égésgátló vezérlőkábelek árnyékolási konfigurációi és azok EMI-teljesítményre gyakorolt hatásai
Az ipari környezetben a vezérlőkábelek változtatható frekvenciájú meghajtókkal, nagyáramú kapcsolóberendezésekkel és tápkábelekkel együtt működnek – ezek mindegyike elektromágneses interferenciát generál, amely megrongálhatja az alacsony szintű vezérlőjeleket, ha az árnyékolás nem megfelelő. A lángálló vezérlőkábeleknél az árnyékolást nem csak az elektromos teljesítményre, hanem a körülötte lévő égésgátló szerkezettel való kompatibilitásra is meg kell tervezni: az árnyékoló lefolyóhuzal, a kötőszalagok és minden fémes elem kölcsönhatásba lép a kábel általános tűzviselkedésével, és nem hozhat létre hőhidat vagy helyi gyulladási pontokat, amelyek aláássák a kábel lángteljesítményét.

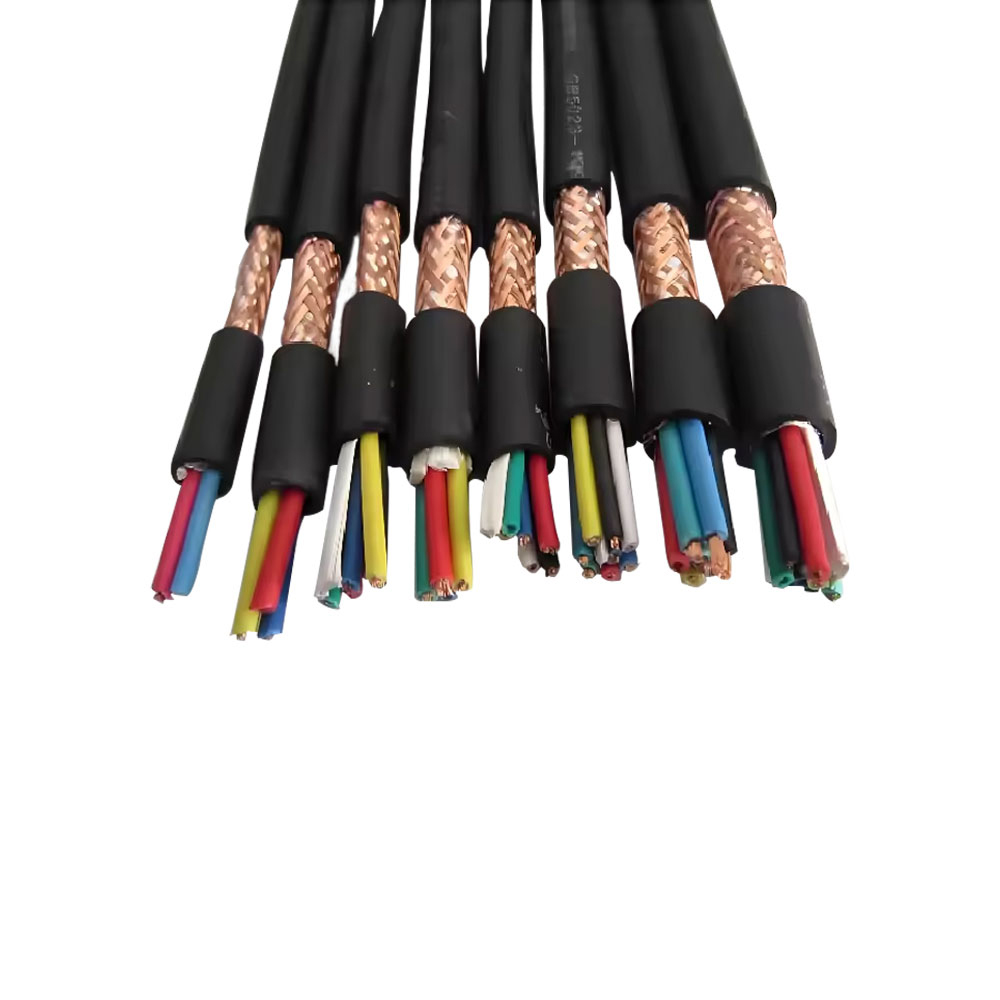

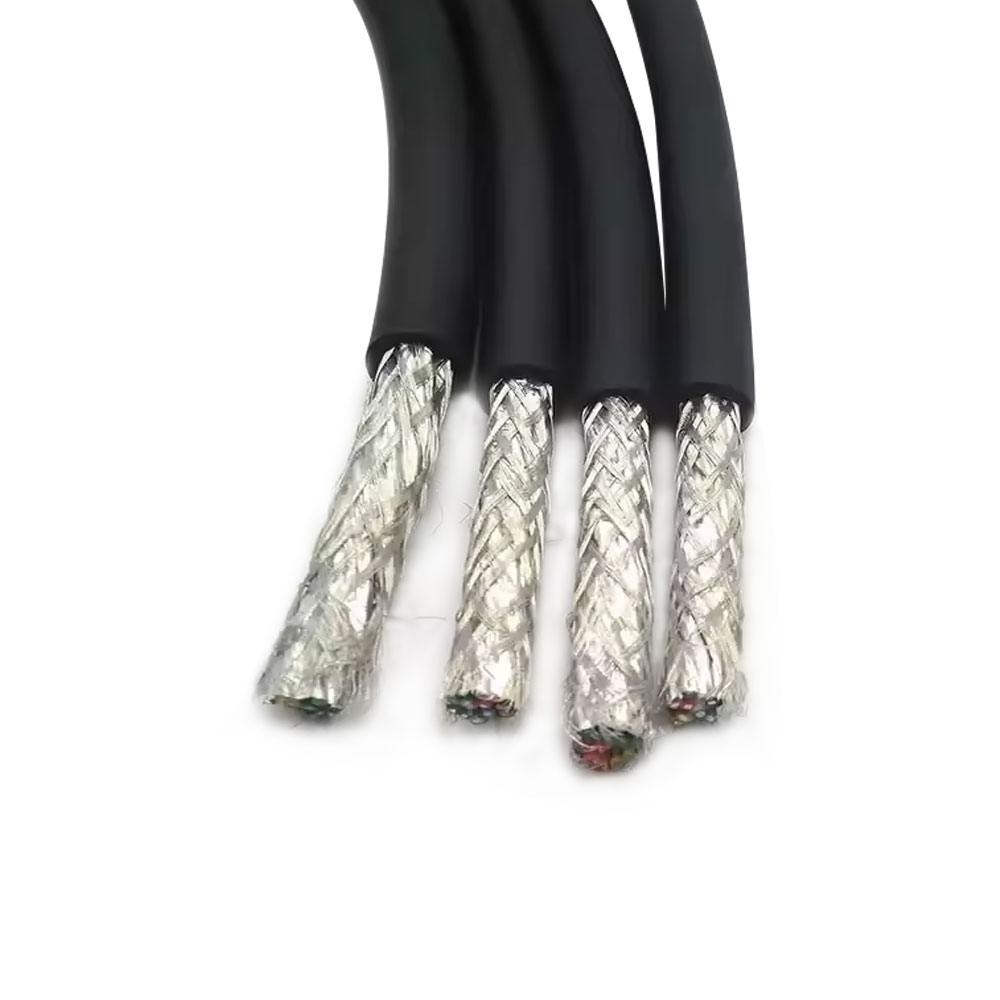

Az égésgátló vezérlőkábelek két domináns árnyékolási konstrukciója az összesített alumínium-poliészter (Al/PET) fóliaárnyékolás leeresztőhuzallal, valamint a teljes vagy egyedi ónozott rézfonatos árnyékolás. A fóliapajzsok közel 100%-os optikai lefedettséget biztosítanak, és hatékonyak a kapacitív csatolású nagyfrekvenciás interferencia ellen, de mechanikai merevségük miatt érzékenyek az árnyékolás átlapoló kötésénél az ismételt hajlítás vagy telepítési húzás során bekövetkező elszakadásra. A fonott árnyékolók alacsonyabb optikai lefedettséggel rendelkeznek (általában 85–95%), de sokkal jobb mechanikai robusztusságot és alacsonyabb árnyékolási ellenállást kínálnak, ami javítja a teljesítményt az induktív csatolású alacsony frekvenciájú interferenciákkal szemben. A kapcsolóberendezésekben vagy DCS-szekrényekben rögzített útvonalakon elhelyezett kábelek esetében általában megfelelő a fólia és a lefolyó kialakítása; a védőcsövön keresztül vezetett vagy a karbantartás során mozgásnak kitett kábeleknél előnyösebb a fonott árnyékolás.
Az analóg jelátvitelre használt többeres vezérlőkábelek (4–20 mA hurkok, hőelemes áramkörök, RTD csatlakozások) gyakran egyedi párárnyékolást igényelnek az átfogó árnyékolás mellett. Az egyes páros árnyékolások megakadályozzák az áramkörök közötti áthallást ugyanazon a kábelen belüli jelpárok között – ez jelentős probléma, amikor a magas szintű jelek (például 24 V-os digitális I/O) és az alacsony szintű analóg jelek (millivolt tartományú hőelem kimenetek) közös kábelen osztoznak. Az egyes árnyékolások leeresztő vezetékét csak az egyik végén kell földelni, hogy megakadályozzák az árnyékoló áramhurkok kialakulását, amelyek visszaadják az alacsony frekvenciájú zajt, amelyet az árnyékolás el akart zárni. Ez a földelési szabály ugyanolyan fontos, mint maga az árnyékolás anyaga, és egyértelműen meg kell határozni a kábel telepítési és lezárási dokumentációjában.
Általános árnyékolási konfigurációk és tipikus alkalmazások
- Összességében Al/PET fólia leeresztő huzal: Költséghatékony nagyfrekvenciás EMI védelem; alkalmas rögzített DCS/PLC jelkábelek futtatására; sebezhető a fólia sérülésével, ha többször meghajlítják.

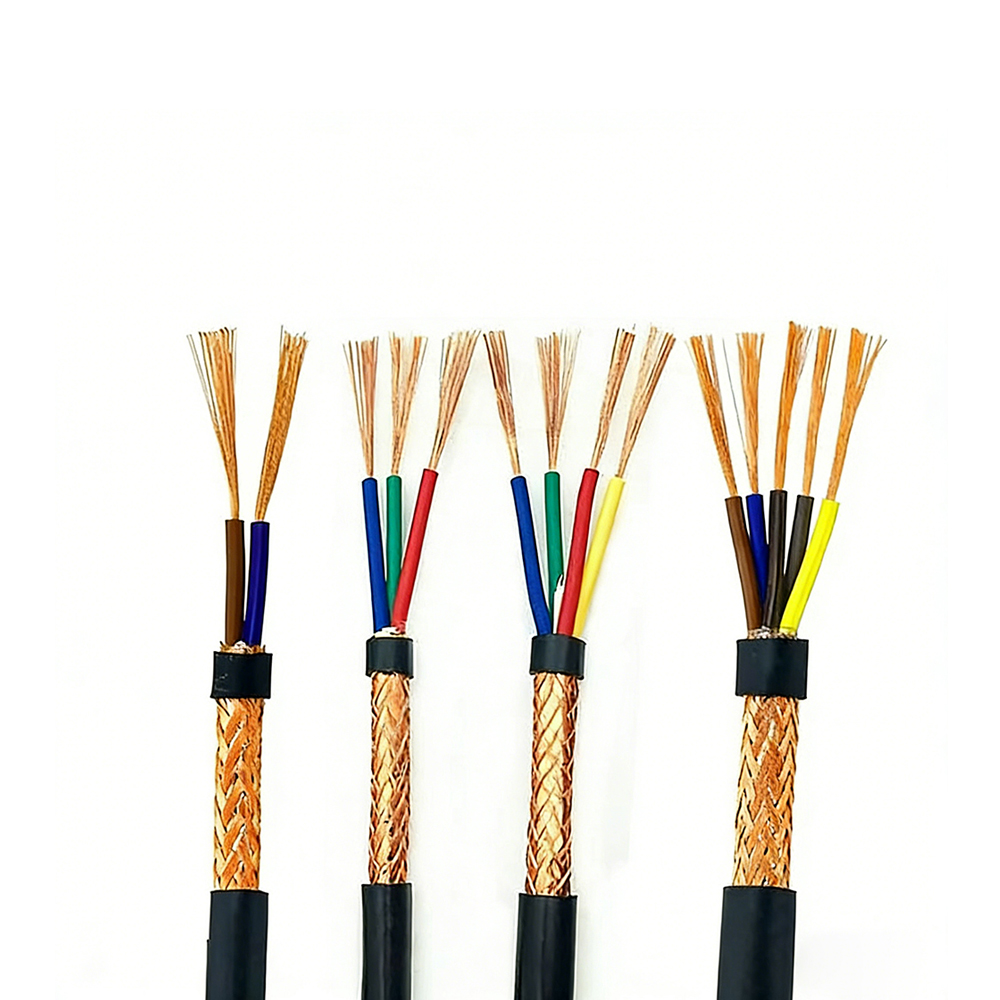

- Összességében ónozott rézfonat: Jobb mechanikai tartósság és alacsony frekvenciájú árnyékolási hatékonyság; előnyben részesítendő vezetékes telepítéseknél vagy jelentős 50/60 Hz-es zavarforrásokkal rendelkező környezetekben.

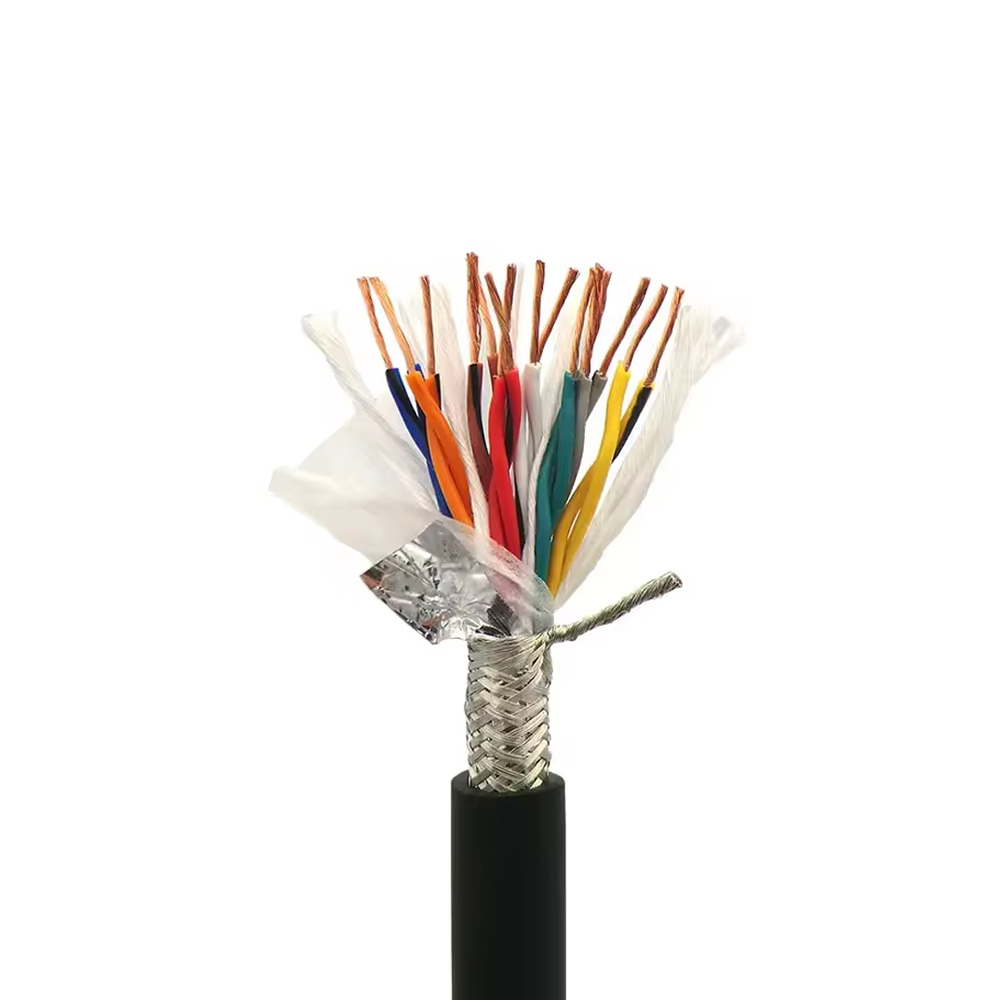

- Egyedi páros fólia teljes fonat (dupla pajzs): Legmagasabb áramkörök közötti szigetelés; akkor szükséges, ha vegyes jelszintek osztoznak egy kábelen; precíziós analóg műszerhurkokban használják.

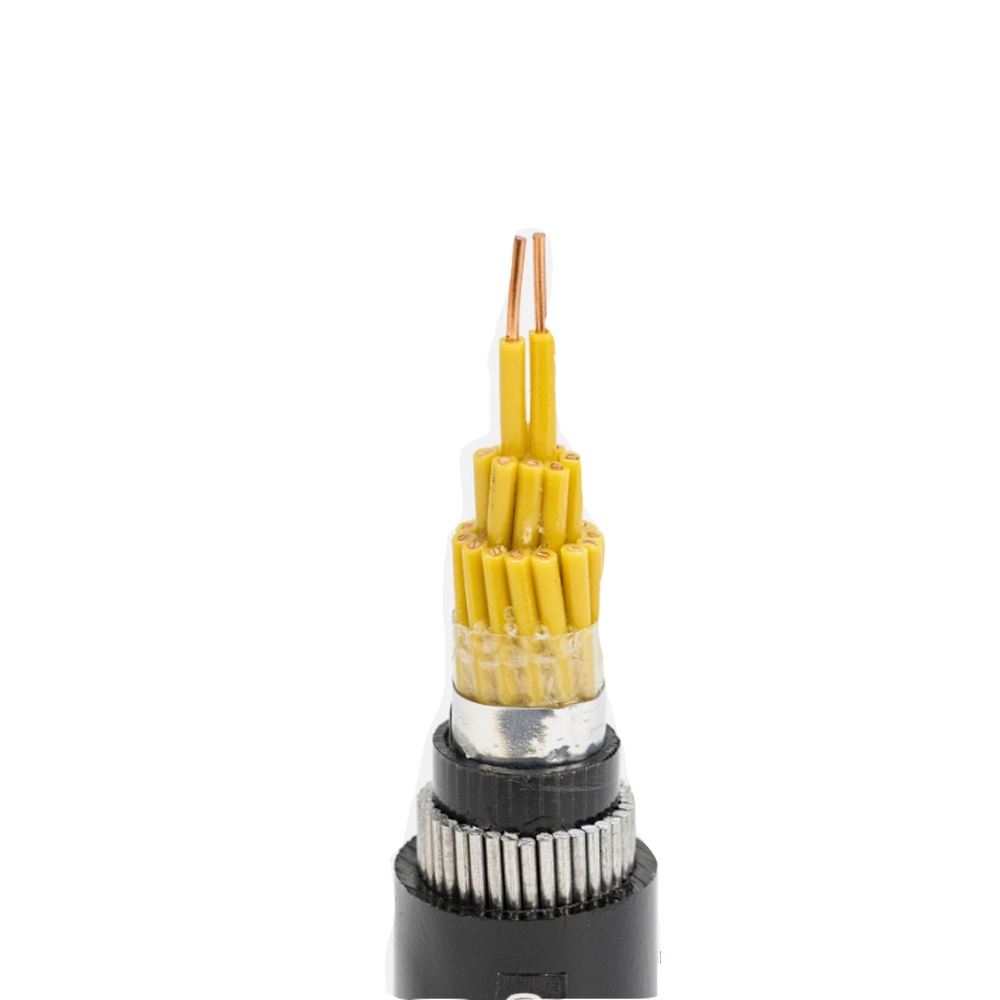

- Árnyékolatlan (csak páncélzattal árnyékolva): Alkalmas digitális vezérlőjelekhez, amelyek zavartűréssel rendelkeznek (pl. 24 V DC kapcsolás); nem alkalmas analóg mérőáramkörökhöz.
Magszámítási és csoportosítási stratégiák többkörös vezérlőkábelek telepítéséhez

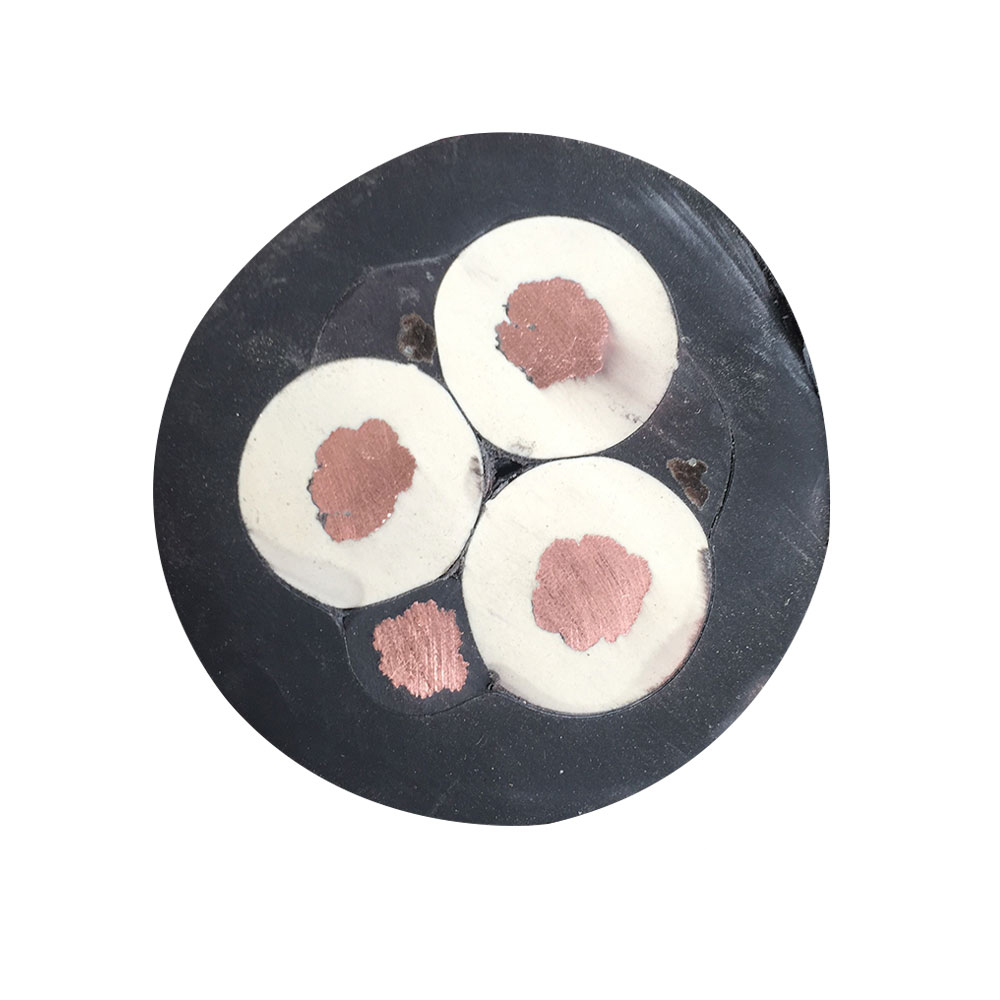

Annak a döntésnek, hogy sok kis magszámú kábelt vagy kevesebb nagy magszámú kábelt kell-e futtatni egy többkörös vezérlőberendezéshez, olyan következményei vannak a tűzveszélyre, a karbantartáshoz való hozzáférésre és a hosszú távú rugalmasságra, amely jóval meghaladja a kezdeti kábelbeszerzési költséget. Egyedi köpenyű kis kábelek sűrű kötegei egy tálcában növelik a méterenkénti teljes nemfémes térfogatot, növelve a hatékony égési terhelést még akkor is, ha minden egyes kábel égésgátló besorolású. Az áramkörök kevesebb többeres kábelbe tömörítése csökkenti a tálca feltöltését és az égési terhelést, de egyetlen meghibásodási pontot hoz létre, ahol egy kábel sérülése egyszerre több, egymástól független áramkört is érinthet.
A feldolgozóiparban és az energiatermelő létesítményekben alkalmazott gyakorlati megközelítés az áramkörök csoportosítása funkcionális rendszer szerint, nem pedig földrajzi közelség szerint, külön kábelekkel a biztonság szempontjából kritikus áramkörökhöz (vészleállítás, tűz- és gázérzékelés) és az üzemi vezérlő áramkörökhöz (folyamatvezérlő hurkok, motorindítók, műszerek). Ez az elkülönítés biztosítja, hogy egyetlen kábelhiba ne tudja egyszerre letiltani a folyamatvezérlő funkciót és annak biztonsági mentését. Leegyszerűsíti a hibakeresést és a kábelcserét is, mivel az egyik funkciócsoport meghibásodása nem igényli a másik vezetékezésének megzavarását. Számos telepítési szabvány – beleértve az IEC 60364-et és a létesítmény-specifikus mérnöki szabványokat a petrolkémiai és energiaágazatban – kifejezetten előírja az áramkörök ilyenfajta elkülönítését.
A többeres vezérlőkábelek tartalékmagos tervezése egy másik szempont, amelyet gyakran alulértékelnek a specifikáció szakaszában. A 10–20% tartalékmagot tartalmazó kábelek telepítése a kezdeti építéskor nagyon kevésbe kerül a projekt teljes értékéhez képest, de az áramkörök építése utáni bővítése olyan új kábelhúzást igényel, amely zavaró, költséges és néha fizikailag lehetetlen a túlterhelt meglévő útvonalakon. A tartalék magokat kábelcsoportok között kell elosztani, nem pedig egyetlen kábelben koncentrálni, és helyüket szisztematikusan dokumentálni kell, hogy kiterjedt nyomon követési munka nélkül azonosíthatók és aktiválhatók legyenek. Alkalmazástámogatási képességének részeként a Zhishang Cable mérnöki csapatokkal együttműködve optimalizálja a magszám kiválasztását a tervezett rendszerbővítési forgatókönyvek alapján, segít elkerülni azt a gyakori helyzetet, amikor a kábelinfrastruktúra az üzembe helyezéstől számított néhány éven belül korlátozza az üzem módosításait.
