Elektronikus számítógépes kábel

Bevezetés
Az elektronikus számítógépkábeleket, közismert nevén számítógépkábeleket, kifejezetten analóg és digitális jelek továbbítására, valamint számítógépes rendszerek, automatizálási műszerek és elektronikus berendezések közötti kis sebességű vezérlőkapcsolatokra tervezték. Alapvető jellemzőjük a csavart érpáros struktúrák alkalmazása és az árnyékolástechnika széles körű alkalmazása, melynek célja az elektromágneses interferencia elnyomása, valamint az adatátvitel pontosságának és a rendszer interferenciamentességének biztosítása. A kommunikációs kábelekkel ellentétben ezek inkább a jelstabilitásra és a zajállóságra összpontosítanak ipari környezetben.

Alkalmazások
Széles körben használják jelátviteli forgatókönyvekben, amelyek nagy interferencia-mentességet igényelnek.
Tipikus alkalmazási forgatókönyvek a következők: számítógépes elosztott vezérlőrendszerek (DCS), ipari folyamatvezérlő rendszerek, automatizálási műszereszközök, jelcsatlakozások elektromos hajtásrendszerekhez, jeláramkörök atomerőművekben és hagyományos erőművekben, alacsony feszültségű rendszercsatlakozások irodaházakban, valamint elektronikus berendezések közötti kapcsolatok bármilyen ipari környezetben, ahol elektromágneses interferenciát okoz.

Termelés
Vezető: Lágyított lágy rézhuzalokat használ, akár egyszálú, akár többszálú csavart, hogy biztosítsa a jó vezetőképességet és rugalmasságot.
Szigetelés: Olyan anyagokkal extrudálva, mint a polietilén (PE), polivinil-klorid (PVC) vagy térhálósított polietilén (XLPE), stabil szigetelési teljesítményt biztosítva.
Csavart érpár: Az egyszeres szigetelt magok párokba vannak csavarva meghatározott osztásközökben, hogy ellensúlyozzák a közös módú interferenciát, és az egyik mag interferencia-gátló struktúrát alkotják.

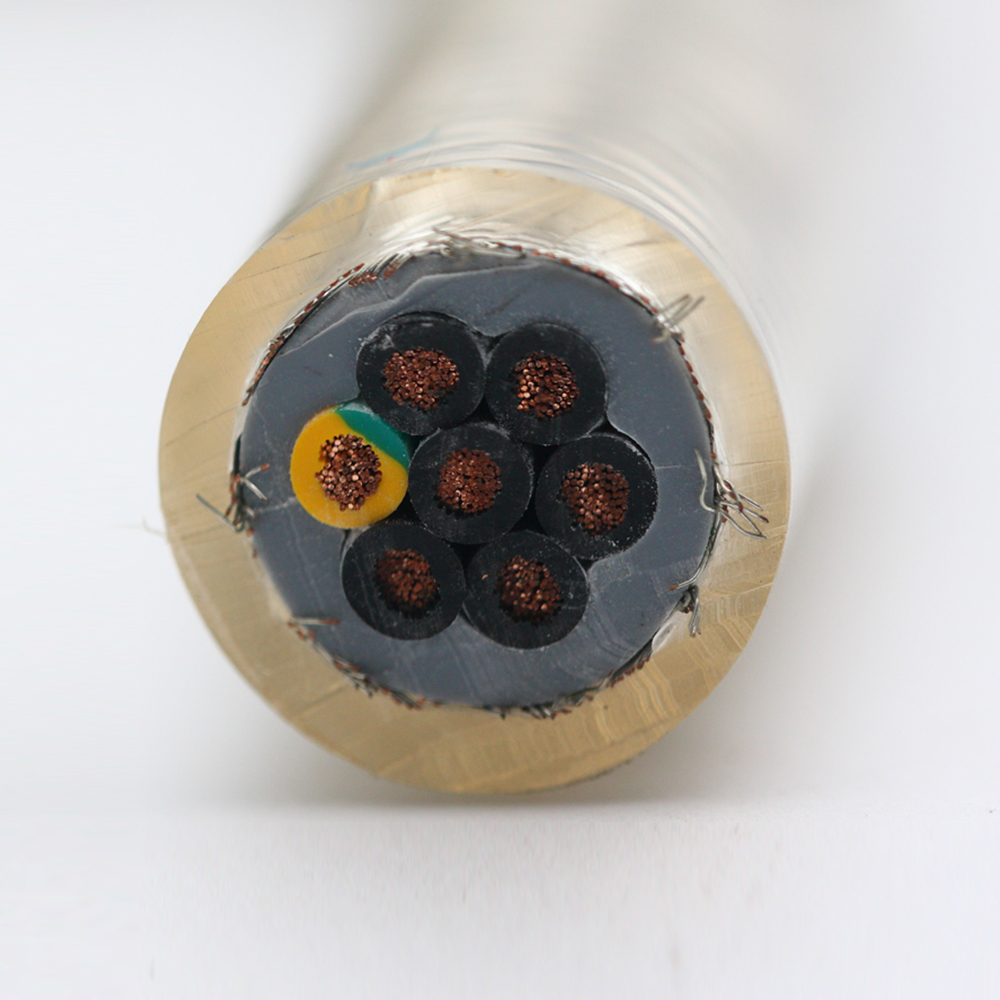

Kábelezés: A sodrott érpárokat és a töltőanyagokat összecsavarják, hogy kompakt és szimmetrikus kábelmagot képezzenek.

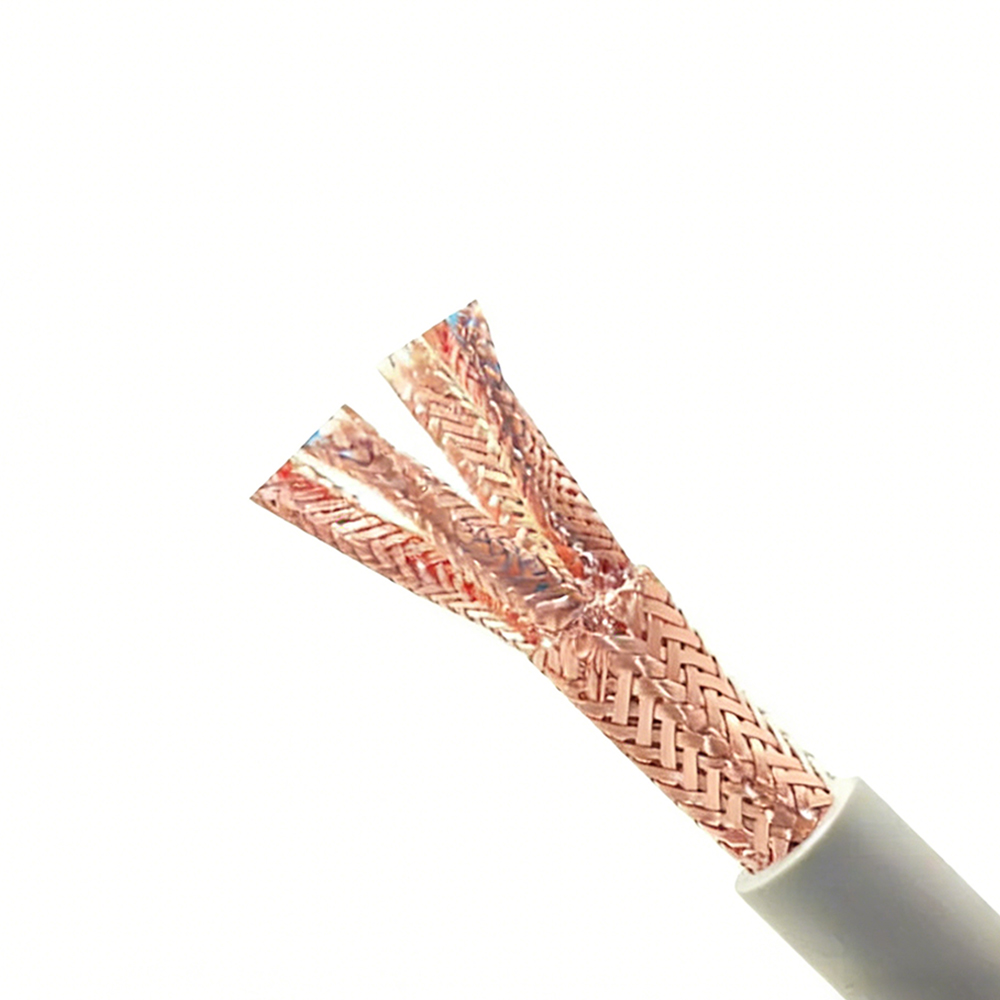

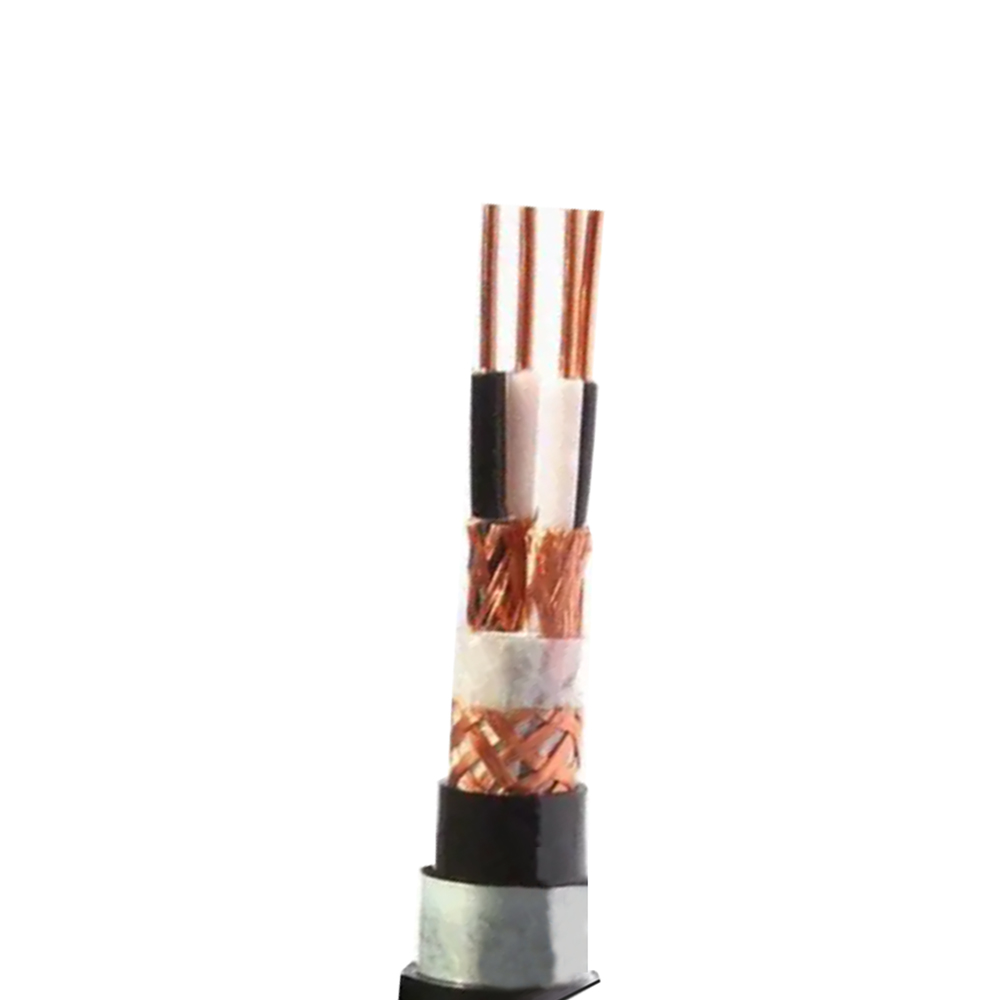

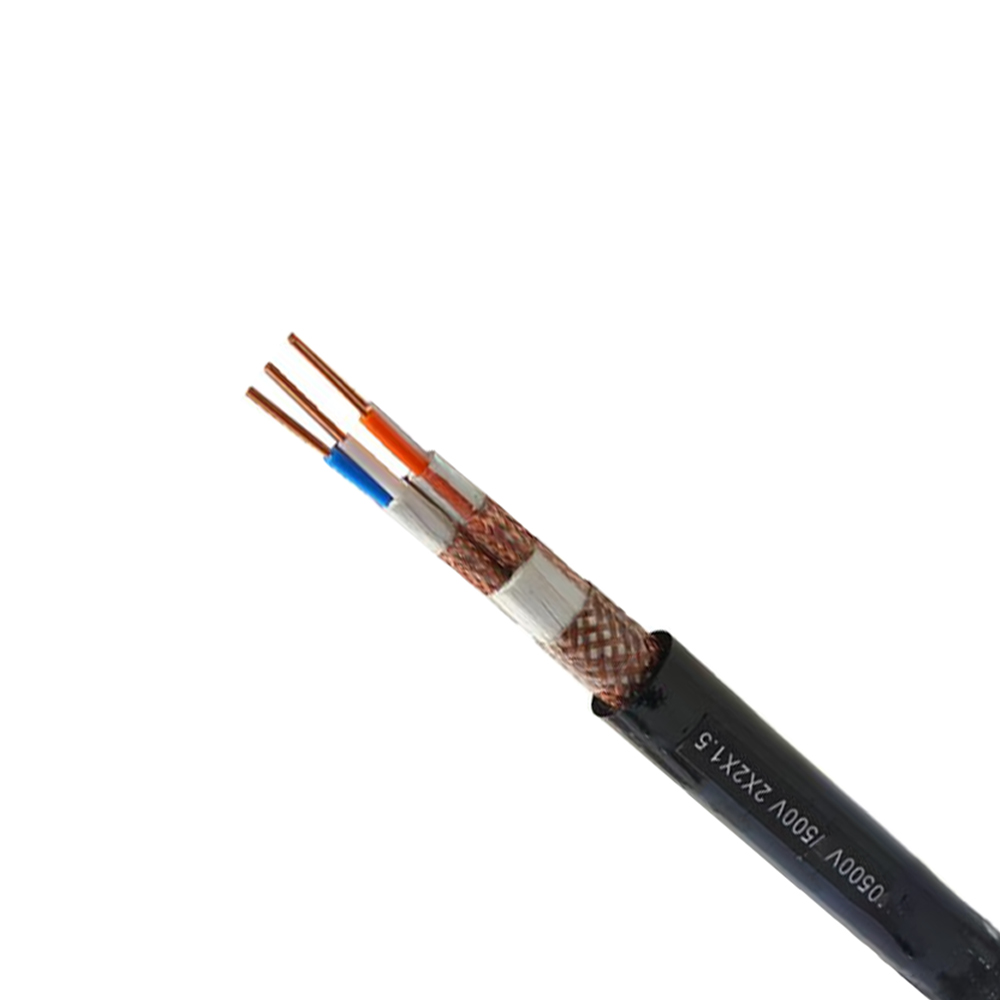

Árnyékolás: Páros árnyékolás (egyedi árnyékolás minden párhoz) és/vagy teljes árnyékolás a csavart érpárokon kívül. Az árnyékolási módszerek közé tartozik a rézhuzal fonás, az alumínium-műanyag kompozit szalagos tekercselés vagy a kettő kombinációja (kompozit árnyékolás).
Köpeny: Extrudált polivinil-klorid (PVC) vagy alacsony füsttartalmú, nulla halogén (LSZH) köpeny mechanikai és környezetvédelmet biztosít.
Kulcsfontosságú folyamatvezérlők: Szigorúan ellenőrizni kell a csavarodási emelkedés egyenletességét; biztosítsa a lefedettséget (fonott árnyékolás jellemzően ≥80%) és az árnyékoló réteg folytonosságát; végezzen 100%-os teszteket a vezető egyenáram-ellenállására, szigetelési ellenállási feszültségére, szigetelési ellenállására és üzemi kapacitására vonatkozóan; árnyékolt kábelek árnyékolási elnyomási együtthatója vagy átviteli impedancia vizsgálata.

Szolgáltatások
Kiválasztási konzultáció: Adjon ajánlásokat a páros árnyékolással, az átfogó árnyékolással vagy a kompozit árnyékolással kapcsolatban a jel típusa (analóg/digitális), a jelszint, a környezeti interferencia intenzitása, a földelési módszerek és a telepítési feltételek alapján (például, hogy párhuzamos-e a tápkábelekkel).
Testreszabott gyártás: támogatja a nem szabványos magszámok, speciális árnyékoló szerkezetek, speciális burkolatszínek és teljesítményjellemzők testreszabását (pl. A lángálló osztály, hidegállóság).
Tesztelés és tanúsítás: A nemzeti szabványoknak (pl. GB/T 9330) vagy az iparági előírásoknak megfelelő termékteszt-jelentéseket kell készíteni.

Előnyök
Kiváló interferencia-ellenes teljesítmény: A csavart érpárú és többrétegű árnyékoló szerkezetek hatékonyan elnyomják a külső elektromágneses interferenciát és a belső párok közötti áthallást, biztosítva a jelátvitel minőségét.
Stabil és megbízható átvitel: Az alacsony üzemi kapacitás és a jó szigetelési tulajdonságok csökkentik a jelgyengülést és a torzítást az átvitel során, így alkalmasak közepes és alacsony frekvenciájú jelek precíz továbbítására.
Rugalmas szerkezeti kialakítás: A magszámítási és árnyékolási módszerek (párárnyékolás, teljes árnyékolás, páros árnyékolás) rugalmasan kombinálhatók az anti-interferencia követelmények alapján, alkalmazkodva a változó bonyolultságú jeláramkörökhöz.
Erős környezeti alkalmazkodóképesség: A hüvely égésgátló, olajálló, nedvességálló, alacsony füsttartalmú, nulla halogén tulajdonságokkal rendelkezik stb., Megfelelve a különféle ipari környezeteknek és biztonsági követelményeknek.
Szabványosítás és kompatibilitás: A vonatkozó nemzeti és iparági szabványoknak való megfelelés biztosítja a megfelelő kompatibilitást a gyakori számítógépes rendszerekkel és automatizálási műszer interfészekkel, megkönnyítve a rendszerintegrációt és a karbantartást.
