A jelintegritási kihívások a nagysebességű mozgásvezérlő rendszerek kódolókábeleivel kapcsolatban
Kódoló kábelek helyzet- és sebesség-visszacsatoló jeleket hordoznak a forgó vagy lineáris jeladók és a mozgásvezérlők vagy szervohajtások között. Ellentétben az általános célú vezérlőkábelekkel, két egyidejű és egymásnak ellentmondó igény által meghatározott környezetben működnek: a jelvezetékeknek nagyfrekvenciás digitális impulzusokat vagy finom analóg hullámformákat kell továbbítaniuk minimális torzítással, miközben a kábel a jelentős elektromágneses interferenciát előidéző motorokat tápláló tápkábelek mellett fut, vagy azokkal van kötve. Az eredmény az, hogy a kódolókábel teljesítményét nem csak a saját elektromos paraméterei határozzák meg, hanem az is, hogy ezek a paraméterek hogyan hatnak egymásra az adott kódoló interfész protokolljával és a telepítés zajkörnyezetével.
A TTL vagy differenciális RS-422 vonali meghajtókimeneteket használó inkrementális jeladók impulzussorozatokat generálnak olyan frekvenciákon, amelyek közvetlenül skálázódnak a motor fordulatszámával és a jeladó felbontásával. A 2500 soros fordulatszámú jeladó egy 3000 RPM-en működő szervomotoron csatornánként 125 kHz-es kimeneti impulzusokat állít elő – kvadratúra dekódolással pedig a vezérlő 500 kHz-en dolgozza fel az élátmeneteket. Ezeken a frekvenciákon a kábelkapacitás korlátozó tényezővé válik: a jelvezetők, valamint a jel és az árnyékolás közötti megosztott kapacitás lelassítja az egyes impulzusélek felfutási idejét, csökkentve a kábel maximális hosszát, amelyen keresztül a kódoló megbízhatóan működhet. Az RS-422 differenciáljelek esetében a 100 pF/m-es vezető-vezető kapacitású kábel jóval 30 méter alá korlátozza a használható futási hosszt 500 kHz-es élsebességgel, míg az 50 pF/m vagy az alatti sebességre tervezett kábel jelentősen megnövelheti ezt a tartományt.
Az abszolút kódoló protokollok – köztük az EnDat, SSI, BiSS és HIPERFACE – további követelményeket támasztanak a kábelek felépítésével szemben, mivel kétirányú kommunikációt foglalnak magukban a kódoló és a meghajtó között, jellemzően 1 MHz és 16 MHz közötti órajel-frekvencián. Ezeken a frekvenciákon a karakterisztikus impedancia illesztése a kábel és a meghajtó/vevő áramkör között jelentőssé válik. Az impedancia eltérései jelvisszaverődéseket okoznak, amelyek zajként jelennek meg az adatvonalon, ami potenciálisan megsértheti a helyzetadatokat. Megfelelően felépített kódoló kábelek adjon meg egy 100–120 Ω karakterisztikus impedanciát a differenciálpárok számára, amely a teljes kábelhosszon állandóan megmarad, hogy minimalizálja a visszaverődés okozta hibákat a nagy felbontású abszolút visszacsatoló rendszerekben. Az Anhui Zhishang Cable Technology Co., Ltd. szigorúan szabályozott csavarmenet- és szigetelési geometriájú kódolókábeleket gyárt, hogy olyan stabil impedanciaértékeket érjenek el, amelyek támogatják ezeket az igényes protokollokat.
Árnyékolási architektúra: Miért nem elegendő az egyetlen teljes árnyékolás gyakran a kódolókábelekhez

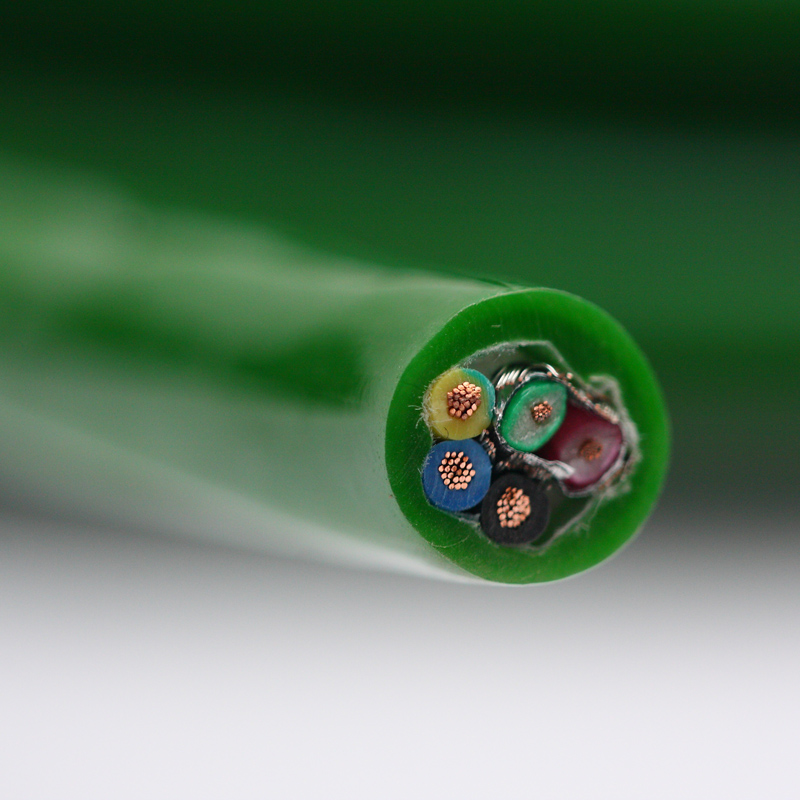

Az a szabványos feltevés, hogy egyetlen átfogó árnyékolás elegendő a jelkábel árnyékolásához, kifejezetten az enkóderkábel-alkalmazásokban tönkremegy, ahol több, eltérő zajérzékenységű jeltípus ugyanazon a kábeltesten osztozik. Egy tipikus kódolókábel A/B/Z kvadratúra jelpárokat, tápfeszültséget és földelő vezetékeket hordoz a kódoló elektronika számára, és néha egy tartalék akkumulátorpárt is az abszolút pozíció megtartásához – mindegyik eltérő impedanciával, áramszinttel és zavarérzékenységgel. Ha mindezt egyetlen átfogó árnyékolás fedi, a tápvezetékek és a kábelen belüli jelpárok közötti induktív és kapacitív csatolás ellenőrizetlen marad, és az árnyékolás nem nyújt védelmet ez ellen a belső áthallás ellen.
A nagy teljesítményű kódolókábeleknél alkalmazott megoldás egy réteges árnyékolási architektúra: minden egyes differenciáljelpárhoz külön árnyékoláspárok, kombinálva a teljes kábel átfogó árnyékolásával. Az egyes páros árnyékolások, jellemzően alumínium-poliészter fólia leeresztő vezetékkel, elnyomják a kapacitív csatolást a szomszédos jelpárok, valamint a jelpárok és a tápvezetékek között. A fólia vagy ónozott rézfonat teljes árnyékolása elsődleges gátat képez a motorhajtásból, a kábeltálca szomszédjaiból és az általános ipari EMI-környezetből származó külső elektromágneses interferencia ellen. Ez a kétszintű megközelítés növeli a kábelátmérőt és a költségeket, de a mikron alatti pozicionálási felbontású precíziós mozgásvezérlő alkalmazásokban az alternatíva – a zaj által okozott helyzetvisszacsatolási hibák – sokkal drágább, mint a kábel frissítése.
Az árnyékolás földelési gyakorlata ugyanolyan kritikus, mint az árnyékolás. Az enkóderkábel teljes árnyékolását csak a hajtás/vezérlő végén kell a védőföldelésre csatlakoztatni, egy végű földet képezve, amely megakadályozza a motor vége és a vezérlőszekrény közötti földpotenciálkülönbségek által vezérelt árnyékoló áramhurkok kialakulását. Ha az árnyékolás mindkét végén földelve van, és van földhurok – ami gyakori a nagy gépeknél, ahol a különböző szerkezeti acélszelvények kissé eltérő potenciálon vannak –, a keletkező árnyékolóáram átfolyik a leeresztő vezetéken, és feszültséget indukál a jelvezetékeken, amelyeket védenie kellett. Sok szakaszos jeladóhiba a működő gépekben inkább erre a konkrét földelési hibára vezethető vissza, nem pedig magának a kábelnek vagy a kódolónak a hibájára.
| Árnyékolás konfigurációja | Külső EMI védelem | Párok közötti áthallás elnyomása | Tipikus alkalmazás |
|---|---|---|---|
| Csak teljes fólia | Mérsékelt (HF) | Egyik sem | Alacsony felbontású inkrementális kódoló, rövid futási idő |
| Csak a teljes fonat | Jó (LF HF) | Egyik sem | Általános szervo visszacsatolás, mérsékelt zajos környezet |
| Egyedi páros fólia teljes fólia | Jó (HF) | Magas | Több protokollos abszolút kódolók, hosszú futási idők |
| Egyedi pár fólia általános fonat | Kiváló (LF HF) | Magas | Magas-resolution servo, heavy EMI environments |
Rugalmas élettartamra vonatkozó követelmények és konstrukciós különbségek a rögzített és mozgó jeladókábelek telepítése között
Az enkóderkábeleket két alapvetően eltérő mechanikai környezetben telepítik, amelyek eltérő kábelkonstrukciót igényelnek: rögzített útvonal a gépkereten lévő álló jeladótól a vezérlőszekrényig, és dinamikus vezetés a mozgó géptengelyeken, például CNC megmunkálóközpontokon, robotkarokon, lineáris működtetőkön és portálrendszereken. Ha ezt a két telepítési típust felcserélhetőként kezeljük – dinamikus alkalmazásban fix telepítésű kábelt használunk, vagy egy húzóláncos kábelt statikus útvonalra tervezünk – idő előtti mechanikai meghibásodáshoz vagy szükségtelen költségekhez vezet.
A húzóláncos és a folytonos hajlítású alkalmazásoknál a kódolókábel felépítésének több egyidejű mechanikai követelményt is meg kell felelnie. A vezeték sodrásának az IEC 60228 szerint 5. vagy 6. osztályúnak kell lennie, finom egyedi vezetékeket használva a hajlítási feszültség elosztására és a kifáradási élettartam maximalizálására – a 6. osztályú, 0,14 mm² keresztmetszetű sodrott vezető 50 vagy több, egyenként 0,06 mm alatti átmérőjű vezetékből állhat. A szigetelő polimernek rugalmasnak kell maradnia a teljes üzemi hőmérsékleti tartományban feszültségrepedés nélkül, kizárva az általános célú PVC-t a TPE vagy a speciálisan kevert PVC javára, megtartva az alacsony hőmérsékleti rugalmasságot. Az egyes árnyékolásokat és a teljes árnyékolást finomhuzalfonatból vagy átlapolt fóliából kell kialakítani, elegendő átfedéssel ahhoz, hogy az elektromos folytonosságot több millió flexibilis cikluson keresztül fenntartsák anélkül, hogy szakadások vagy szakaszos nyitott áramköri állapotok alakulnának ki a leeresztő vezetékben. A Zhishang Cable folyamatosan rugalmas jeladókábeleit optimalizált fektetési hosszal tervezi minden egyes sodrott vezetőelemhez, biztosítva, hogy a vezetők és árnyékolások spirális geometriája természetesen alkalmazkodjon a kábel hajlításához anélkül, hogy húzó túlterhelést generálna a külső elemekben.
A húzólánc-kódoló kábelek minimális hajlítási sugara nem egyetlen statikus érték – ez különbözik a dinamikus hajlítási sugár (működés közben folyamatosan alkalmazva) és a telepítési hajlítási sugár (egyszeri hajlítás az útválasztás során) között. A nagy rugalmasságú jeladókábelek dinamikus hajlítási sugara általában a kábel külső átmérőjének 7,5-10-szerese, míg a telepítési hajlítási sugár 5-szöröse vagy kevesebb lehet. A telepítési hajlítási sugarat állandó hajlításként alkalmazva – például a kábelt egy kábelcsatornában egy szűk sarok körül elvezetve – tartós mechanikai igénybevételnek kitett tartomány jön létre, amely felgyorsítja a kifáradás ezen a ponton, még akkor is, ha maga a kábel nem mozog. Ezt a megkülönböztetést egyértelműen közölni kell a szerelőtechnikusokkal, különösen az utólagos beépítési projekteknél, ahol új kábelek váltják fel a meglévőket a már kialakított útvonalakon.
Tápegység vezetékek méretezése a kódolókábeleken belül: feszültségesés és zajcsatolás kompromisszumok
A legtöbb jeladókábel dedikált vezetékeket tartalmaz a jeladó elektronika üzemi feszültségének biztosítására – jellemzően 5 V DC a TTL kimenetű inkrementális jeladókhoz vagy 8–30 V DC a HTL és számos abszolút jeladó típushoz. Ezek az áramvezetők kis keresztmetszetűek a tápkábelek megfelelőihez képest, de méretük közvetlen hatással van a jeladó teljesítményére, amelyet gyakran figyelmen kívül hagynak. A tápvezetékek mentén kialakuló feszültségesés csökkenti a tápfeszültséget az enkóder kivezetésein, és a megadott feszültségtartományuk alsó határa közelében működő jeladók csökkentett amplitúdójú kimeneti jeleket, megnövekedett emelkedési időket, vagy – az 5 V-os, nagyon szűk feszültséghatárokkal rendelkező TTL-kódolók esetében – szaggatott logikai szinthibákat, amelyeket nehéz megkülönböztetni a zajoktól.
Az elfogadható feszültségesés kiszámításához ismerni kell a jeladó áramfelvételét, a kábel hosszát és a vezeték keresztmetszetét. Egy 5 V-os kódoló, amely 150 mA-t húz egy 20 méteres kábelen, 0,14 mm²-es tápvezetékekkel, körülbelül 0,86 V kombinált betáplálás-visszaesést tapasztal – ez a névleges tápfeszültség több mint 17%-a, ami a jeladót jóval a névleges 5 V-os tápfeszültség alá helyezi, és a kimeneti jel minőségének romlásán belülre. A tápvezeték keresztmetszetének 0,25 mm²-re való növelése körülbelül 0,48 V-ra csökkenti ezt a csökkenést, és helyreállítja a megfelelő táptartalékot. Olyan telepítéseknél, ahol elkerülhetetlen a hosszú kábelvezetés, egyes szervohajtás-gyártók állítható jeladó tápfeszültség-kimenetet kínálnak, amely kompenzálja a kábel ellenállását, de ez a kábel vezetékellenállásának pontos ismeretét igényli, és nem helyettesítheti a megfelelő vezetékméretezést a tervezési szakaszban.
A feszültségesés mellett a jeladókábel tápvezetékei potenciális zajbefecskendezési útvonalat jelentenek. A jeladó tápfeszültségének kapcsolási zaja – amelyet a hajtás belső tápegysége generál vagy a gép egyenáramú buszáról vezet – kapacitívan kapcsolódik a szomszédos jelpárokhoz, ha a tápvezetékek nincsenek megfelelően elválasztva vagy árnyékolva a kábelen belüli jelpároktól. Ez az egyik oka annak, hogy a jól megtervezett kódolókábel teljesítményvezetői gyakran saját árnyékolást kapnak, vagy a kábel perifériáján helyezkednek el, távol a jelpároktól, ahelyett, hogy véletlenszerűen osztanák el őket a kábelkötegben. Alkalmazástechnikai támogatásának részeként az Anhui Zhishang Cable Technology Co., Ltd. tanácsot ad az ügyfeleknek a tápvezeték-keresztmetszet kiválasztásában és a kábelépítési lehetőségekben a jeladó aktuális áramszükségletei és a telepítési távolságok alapján, megelőzve az ellátással kapcsolatos teljesítményproblémákat, mielőtt azok a helyszínen előfordulnának.
Becsült feszültségesés az általános jeladókábel-konfigurációkhoz (5 V tápellátás, 150 mA terhelés)
- 0,14 mm² vezetékek, 10 m futás: ~0,43V esés (5V 8,6%-a); szabványos TTL kódolókhoz elfogadható határvonal.
- 0,14 mm² vezetékek, 20 m futás: ~0,86V esés (17,2% az 5V-ból); a tápfeszültség valószínűleg a jeladó minimális névleges értéke alatt van.
- 0,25 mm²-es vezetékek, 20 m futás: ~0,48V esés (5V 9,6%-a); elfogadható tartományon belül a legtöbb 5V-os jeladó számára.
- 0,34 mm² vezetékek, 30 m-es futás: ~0,53V esés (10,6% az 5V-ból); alkalmas hosszabb futásokra hajtásoldali feszültségkompenzáció nélkül.
