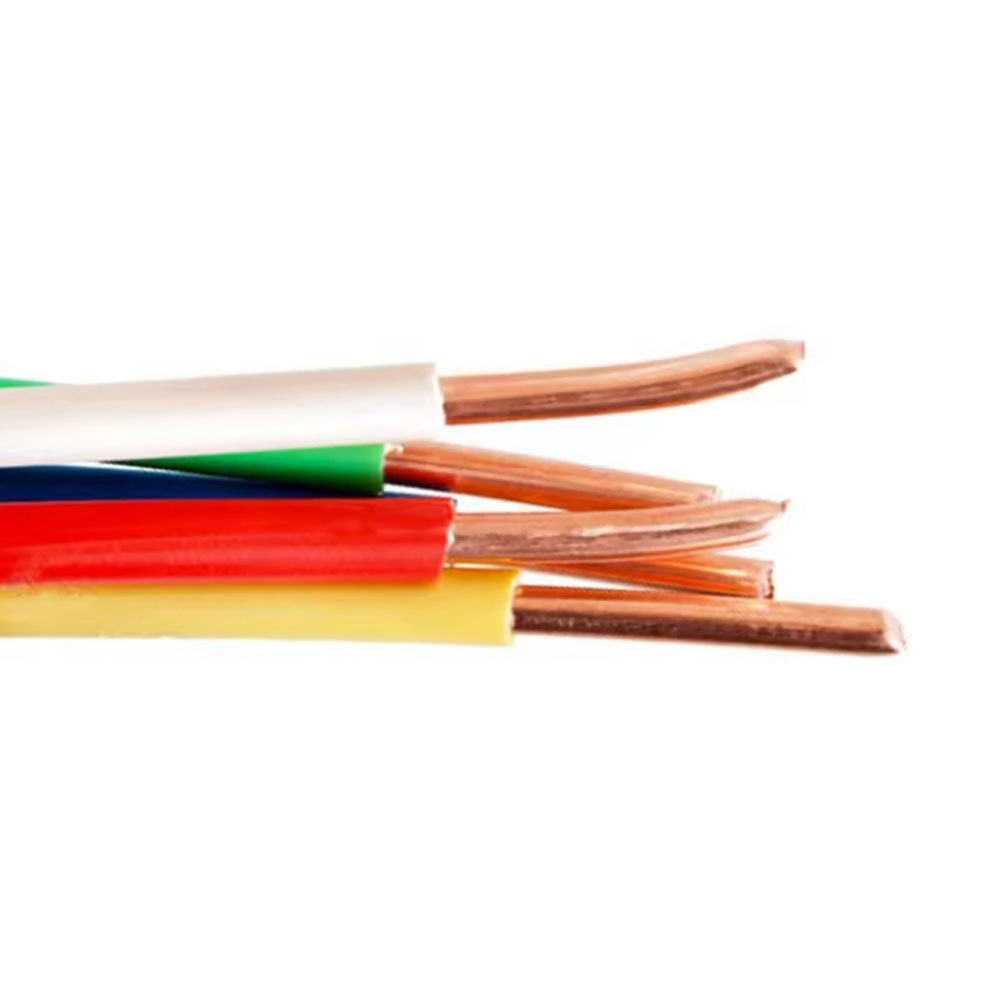

Átfogó bevezetés a húzólánckábelekhez

I. Meghatározás és alapvető jellemzők
A húzólánc-kábelek olyan rugalmas kábelek, amelyeket kifejezetten nagy sebességű, nagyfrekvenciás oda-vissza mozgáshoz terveztek automatizált berendezések vontatási láncos rendszereiben. Zárt vagy nyitott műszaki műanyag vontatóláncokba vannak beépítve, és a lánccal együtt mozognak, hogy áramot, vezérlőjeleket és adatátvitelt biztosítsanak a mobil gépek számára.

Alapvető jellemzők:
Nagy rugalmasság és hajlítási ellenállás: Folyamatos oda-vissza hajlításra tervezték, kis minimális hajlítási sugárral (általában a kábel külső átmérőjének 7,5-szerese), és akár 10 millió vagy több hajlítási ciklust is képes elviselni.
Torziós ellenállás és elcsavarodás elleni védelem: Az optimalizált maghuzal sodrású szerkezete hatékonyan ellensúlyozza a vontatási láncon belüli mozgás során keletkező belső feszültséget, megakadályozva a kábel csavarodását és a maghuzal összegabalyodását.
Mechanikai igénybevétellel szembeni ellenállás: Kiváló szakító-, nyomó- és kopásállóság, képes ellenállni a húzólánc falaival és más kábelekkel szembeni folyamatos súrlódásnak és nyomásnak.
Erős szerkezeti stabilitás: A maghuzalok közötti alacsony tapadás megakadályozza a megtapadást mozgás közben, míg a középen kitöltő kialakítás biztosítja, hogy a kábel lekerekített marad, és stabil mozgási pályát tart fenn a vontatási láncon belül.

II. Fő típusok és alkalmazási forgatókönyvek
Osztályozás funkció szerint:
Erőátviteli lánckábelek: Nagyobb feszültséget és áramot továbbítanak a mobil motorok és meghajtóeszközök táplálására.
Vezérlőlánckábelek: Vezérlőjelek és érzékelőjelek továbbítása alacsonyabb feszültségszinttel, és hangsúlyt fektetve az interferencia-elhárító képességekre.
Adat-/busz-húzólánc-kábelek: Nagyfrekvenciás adatátvitelre használják, mint például Ethernet (CAT5e/6/7) és terepi busz (PROFIBUS, CAN stb.), amelyek alacsony csillapítást és magas árnyékolási hatékonyságot igényelnek.
Hibrid/kompozit húzóláncos kábelek: integrálja a tápellátást, a vezérlést, az adatátvitelt, sőt az optikai szálakat vagy levegővezetékeket is egyetlen kábelbe, így nagymértékben integrált huzalozás érhető el.

Tipikus alkalmazási területek:
CNC szerszámgépek: Erő- és jelátvitelre használják mobil alkatrészekben, mint például szerszámtárak, orsók és munkaasztalok.
Ipari robotok: Lineáris mozgásegységekhez, például robotok hetedik tengelyéhez (padlósín) és lineáris modulokhoz használják.
Automatizált gyártósorok: energia- és jelátvitelre használják anyagmozgató sorok, összeszerelő sorok és vizsgálóberendezések mobil alkatrészeiben.
Logisztikai és raktározási rendszerek: Felrakógépekben, shuttle-kocsikban és automatikus válogatórendszerekben használható mobil áramellátáshoz.
Színpadi világító berendezések: Mobil világító rácsokhoz és emelőberendezésekhez használják.

III. Kulcsfontosságú gyártási folyamatvezérlők
Vezeték kialakítása: Ultrafinom, oxigénmentes rézhuzalokból (akár 0,05 mm átmérőjű) készült, speciális kötegkötési módszerekkel, amelyek biztosítják, hogy a vezetők ne szakadjanak el, és az ellenállás stabil maradjon az ismételt hajlítás során.
Szigetelő anyagok: A nagy szilárdságú, rendkívül rugalmas speciális PVC, TPE vagy PUR anyagokat úgy választják meg, hogy a szigetelőréteg ne repedjen meg vagy tapadjon meg dinamikus igénybevétel hatására.
Maghuzal sodrás és kábelezés: Optimalizált réteges és kötegelt sodrású struktúra kerül alkalmazásra, a sodrás irányának és menetemelkedésének pontos koordinálásával minden rétegnél, hogy kiegyensúlyozza a belső feszültséget és megakadályozza a kábel „madárkalitkás”-át.
Szakítóközép és töltés: A nagy szilárdságú, nem fémes húzóelemet (például Kevlar szálat) általában a kábel közepén helyezik el a húzófeszültség elnyelésére. A töltőanyagok biztosítják a szerkezeti kerekséget és csökkentik a belső súrlódást.
Árnyékolás és köpeny: A hatékony elektromágneses zavaró ellenállás érdekében nagy lefedettségű (jellemzően ≥85%) ónozott rézhuzal fonott árnyékolást alkalmaznak. A külső burkolat rendkívül kopásálló, olajálló és szakadásálló poliuretán (PUR) anyagból készült, sima felülettel vagy hornyokkal a súrlódási együttható csökkentése érdekében.

IV. Részletes alapvető előnyök
Meghosszabbított élettartam: Nagy ciklusszámra tervezték, megfelelő beépítési feltételek mellett milliótól tízmillióig terjedő, oda-vissza mozgások közötti élettartammal, jelentősen csökkentve a berendezések állásidejét, a karbantartási időt és a csereköltségeket.
Rendkívül megbízható átvitel: Az optimalizált elektromos kialakítás és az árnyékolási szerkezet stabil tápellátást, tiszta vezérlőjeleket és megszakítás nélküli adatkommunikációt, alacsony bithibaarányt biztosít a folyamatos mozgás során.
Könnyű telepítés és helytakarékos: A nagy rugalmasság megkönnyíti a beszerelést kompakt vontatóláncos terekben. A hibrid kábelek több egyfunkciós kábelt is helyettesíthetnek, leegyszerűsítve a vezetékezést, megtakarítva a belső vontatási lánc helyet, és csökkentve a rendszer súlyát.
Magas mechanikai védelem és alkalmazkodóképesség: A masszív burkolat és a belső szerkezet kiváló kopás-, nyomó- és ütésállóságot biztosít, alkalmazkodik az általános gyári környezeti feltételekhez, mint például az olaj, a hűtőfolyadék és a törmelék.
Megjósolható mozgási pálya: A stabil szerkezet biztosítja, hogy a kábel fix formát tartson a vontatási láncon belüli hajlítás során, lehetővé téve a sima mozgást és elkerülve a lánccal vagy más kábelekkel való elakadást, csökkentve a meghibásodás kockázatát.

Összegzés
A húzóláncos kábelek jelentik a „mentőövet” a nagy dinamikus automatizált berendezések megbízható működéséhez. Alapvető teljesítményük a mechanikai tartósság és az elektromos stabilitás tökéletes integrációjában rejlik a precíz szerkezeti tervezés és anyagválasztás révén.
