Iparági tudás

Hogyan határozza meg a feszültségosztály a tápkábel kialakítását belülről kifelé?

A feszültség osztályozása az egyetlen legfontosabb tervezési paraméter a tápkábel , és minden rétegben – vezető, szigetelés, árnyékolás és köpeny – hajtja az építési döntéseket. Az erősáramú kábeleket nagy vonalakban kisfeszültségűre (LV, 1 kV-ig), középfeszültségre (MV, 1 kV-tól 35 kV-ig) és nagyfeszültségűre (HV, 35 kV felett) osztják. A feszültségosztály minden lépése olyan építési követelményeket vezet be, amelyek jóval túlmutatnak a szigetelés falvastagságának egyszerű növelésén.

Alacsony feszültségszinten az elsődleges szigetelési funkció a feszültség alatt álló vezetőkkel való érintkezés megakadályozása és a jelenlévő szerény elektromos tér gradiensek ellenállása. A 0,6/1 kV névleges kábelekhez elegendő a 0,7–1,0 mm vastag PVC és XLPE szigetelőfal. Az elektromos tér eloszlása ​​ennél a feszültségnél viszonylag egyenletes, és nincs szükség mezőosztályozó rétegekre. A középfeszültségű kábelek azonban elektromos térerősség mellett működnek, ahol a térkoncentráció a vezető felületi egyenetlenségeinél – szálak élei, felületi oxidáció, mikroszkopikus kiemelkedések – részleges kisülést idézhet elő, amely idővel erodálja a szigetelést. Ez az oka annak, hogy a középfeszültségű kábelekhez vezetővédő árnyékolás szükséges: egy közvetlenül a vezetőre felvitt félvezető keverék réteg, amely simítja az elektromos teret azáltal, hogy folyamatos, egyenletes ekvipotenciálfelületet hoz létre a szigetelésen. A szigetelés külső felületén egy megfelelő szigetelőernyő ugyanazt a funkciót látja el a szigetelés-pajzs határfelületén.

A középfeszültségű kábelek szigetelőernyőjének a lezárási módtól függően ragasztottnak (nem leválasztható) vagy félig ragasztottnak (lecsupaszíthatónak) kell lennie. A nem csupaszítható ernyők vágószerszámokat és gondos technikát igényelnek a kábelvégeken, hogy elkerüljék a szigetelőfelület bevágását; A lehúzható ernyők lehetővé teszik a félvezető réteg tisztán lefejtését, de bevezetnek egy meghatározott felületet, amelyet kezelni kell, hogy megakadályozzák a nedvesség bejutását a szita-szigetelés határvonalára. 15 kV feletti feszültségeknél a szigetelőernyő feletti fémárnyékolásnak el kell vinnie a kábel teljes kapacitív töltőáramát, ami hosszú kábelfutás esetén jelentőssé válik – ez a tényező határozza meg az árnyékoló vezeték keresztmetszetét a hibaáram-igénytől függetlenül.

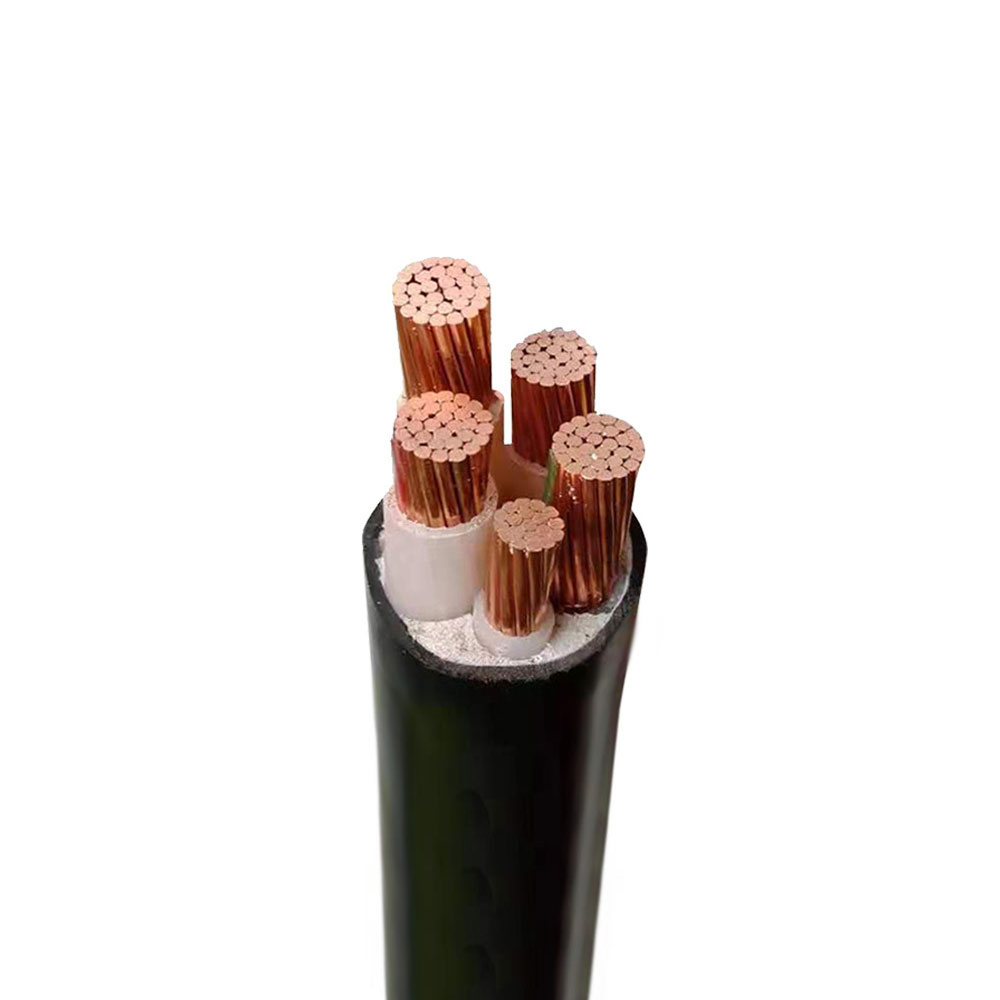

Az XLPE és az EPR szigetelés összehasonlítása középfeszültségű tápkábel-alkalmazásokban

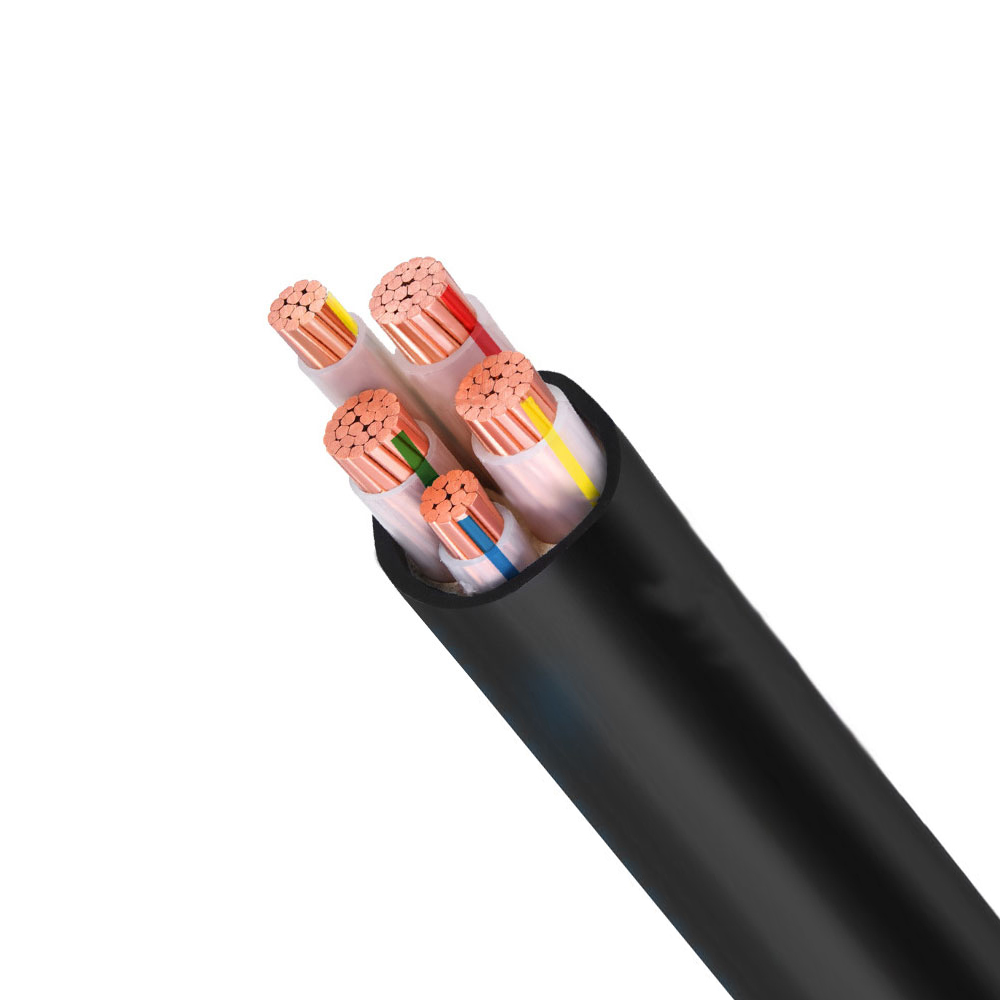

Középfeszültségre tápkábel s, a térhálósított polietilén (XLPE) és az etilén-propilén gumi (EPR) szigetelés közötti választás az egyik legkövetkezményesebb anyagi döntés, és gyakran csak az ár alapján hozzák meg – ami az igényes környezetben folyamatosan teljesítménybeli eltérésekhez vezet. Minden anyagnak valóban más a teljesítményprofilja, amely megfelel az adott alkalmazási feltételeknek.

Gyakorlatilag legjelentősebb különbség a két anyag között a vízállóság. A vízfák dendrites degradációs csatornák, amelyek nedvesség és váltóáramú elektromos térfeszültség jelenlétében polietilén alapú szigetelésen keresztül terjednek. A szabványos XLPE 10-20 éves üzemidőn keresztül érzékeny a víz befásulására nedves vagy közvetlenül eltemetett telepítéseknél. A faképződést gátló adalékanyagokkal rendelkező, fát késleltető XLPE (TR-XLPE) vegyületek rendelkezésre állnak és széles körben használatosak a közüzemi elosztókábelekben, de megnövelik a költségeket, és megkövetelik, hogy a gyártó beszerezze és minősítse meghatározott vegyületkészítményeket. Az EPR, mint egy alapvetően eltérő molekulaszerkezettel és nedvességáteresztő tulajdonságokkal rendelkező gumikeverék, eleve ellenáll a vízfásodásnak, további adalékanyagok nélkül. Közvetlenül betemetett kábelek, elárasztott vezetékek vagy tengeralattjáró alkalmazások esetén az EPR nedvességállósága műszakilag megfelelő választássá teszi a költségektől függetlenül.

Az XLPE alacsonyabb dielektromos állandója előnyt jelent az átviteli hatékonyságban a hosszú, közép- és nagyfeszültségű kábelekkel szemben, mivel a kapacitív töltőáram – amely terhelés nélkül is folyik – arányos a dielektromos állandóval. Azokban a kábelrendszerekben, ahol a töltőáram a kábel hőteljesítményének jelentős hányadát képviseli (jellemzően 10–15 km-nél hosszabb kábelek 33 kV-on), az XLPE alacsonyabb εr-je közvetlenül a használható teherbíró képességet jelenti.

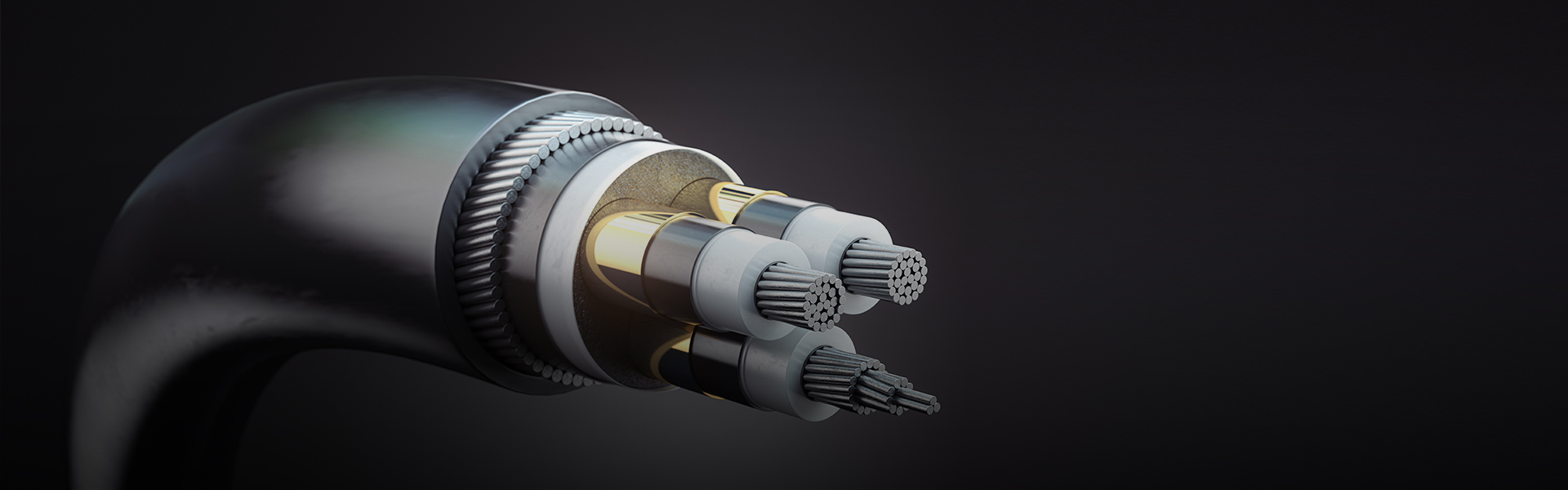

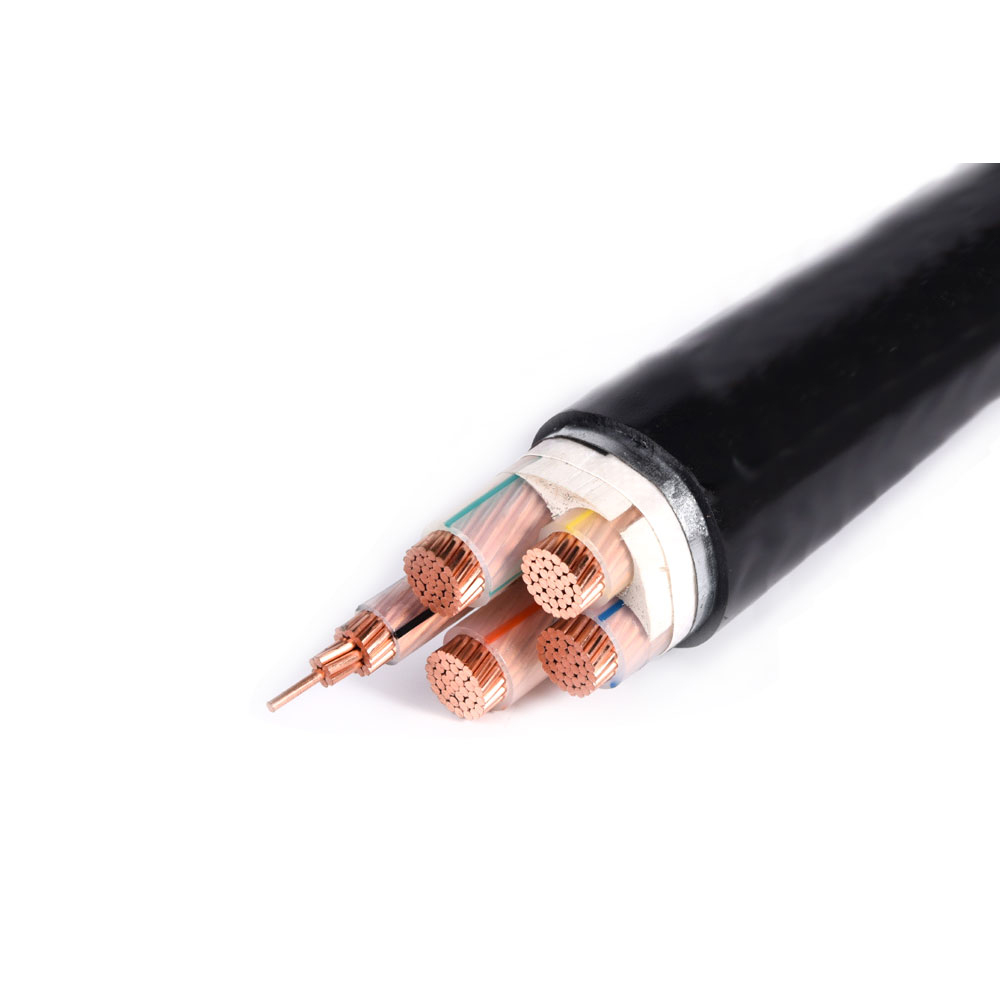

Páncél kiválasztása tápkábelekhez: acélhuzal, acélszalag és alumíniumhuzal összehasonlítása

A páncélozáson keresztüli mechanikai védelemre akkor van szükség, ha a tápkábelnek ellenállnia kell a telepítési igénybevételeknek – húzófeszültségnek, a visszatöltésből eredő összenyomásnak, a földmunkás gépek ütésének vagy a tartószerkezeteken hosszú fesztávon nyugvó kábelek nyomásának. A páncél típusának megválasztása nemcsak a mechanikai teljesítményt, hanem a kábel váltakozó áramú elektromos viselkedését, súlyát és korrózióállóságát is befolyásolja, oly módon, amit a specifikáció szakaszában gyakran figyelmen kívül hagynak.

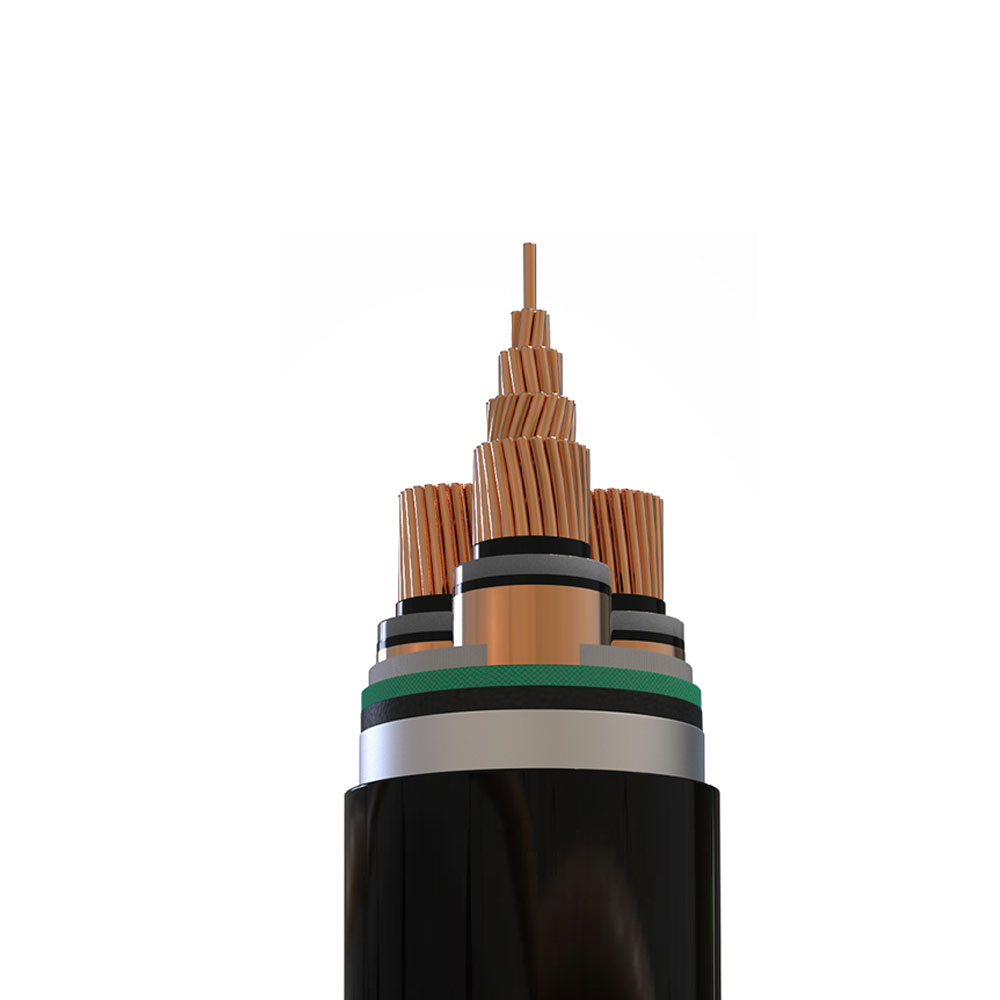

Acélhuzal páncél (SWA)

Az acélhuzal páncél egyedi horganyzott vagy rozsdamentes acélhuzalokból áll, amelyeket spirálisan a külső köpeny alatti ágyazati rétegre visznek fel. Az SWA biztosítja a legnagyobb szakítószilárdságot bármely páncéltípus közül, így ez a megfelelő választás a telepítés során jelentős tengelyirányú húzóerőnek kitett kábelekhez – például a vezetéken keresztül nagy távolságokon keresztül húzott kábelekhez vagy a telepítési feszültségnek kitett tenger alatti kábelekhez. A huzalok számát és átmérőjét úgy választják meg, hogy elérjék a célzott szakítóterhelést; nagy teljesítményű kábeleknél 50-200 kN SWA szakítóterhelés érhető el. Az egymagos váltóáramú tápkábelek acélhuzalpáncélzata azonban jelentős mágneses veszteségi mechanizmust hoz létre: a páncél zárt mágneses áramkört képez az áramvezető vezeték körül, és a páncélhuzalokban indukált áramok hőt termelnek. Az egyeres kábelekben az SWA-veszteség elérheti a vezető veszteség 30-50%-át, ami jelentősen csökkenti a hatékony amperát. Emiatt a körülbelül 70 mm² vezeték-keresztmetszet feletti egyeres AC kábeleknél acél helyett alumíniumhuzalpáncélt (AWA) kell használni.

Acélszalagos páncél (STA)

Az acélszalagos páncél két egymást átfedő acélszalagot használ, amelyek ellentétes irányban vannak felhordva, hogy sugárirányú nyomásállóságot és zúzóerők elleni védelmet biztosítsanak. Az STA könnyebb, mint az SWA, és gazdaságosabb, de minimális szakítószilárdságot biztosít – nem alkalmas húzószerelvényre, és axiális terhelés hatására kibontható. Az STA alkalmas közvetlenül eltemetett, stabil talajba elhelyezett kábelekhez, ahol a véletlen becsapódások és rágcsálók elleni mechanikai védelem az elsődleges szempont, de ahol nem várható jelentős húzófeszültség. A szalag a szalagra konstrukció emellett kevésbé egyenletes fedést biztosít, mint a drótpáncél, így spirális rések maradnak a szalagrétegek között, ahol a fókuszált ütközőerő áthatolhat.

Alumínium drótpáncél (AWA)

Az alumíniumhuzalpáncél mechanikailag egyenértékű az SWA-val a szakítószilárdság tekintetében (valamivel nagyobb huzalátmérővel, hogy kompenzálja az alumínium alacsonyabb szakítószilárdságát), de kiküszöböli az egymagos váltóáramú kábelek mágneses veszteségének problémáját. Mivel az alumínium nem mágneses, az AWA nem képez mágneses áramkört a vezető körül, és nem generál jelentős indukált áramveszteséget. Az AWA emellett lényegesen könnyebb, mint az SWA – az alumínium sűrűsége megközelítőleg egyharmada az acélénak –, ami csökkenti a telepítés súlyát és a kábelhúzási erőfeszítést nagy telepítéseknél. A kompromisszum a korrózióállóság a kémiailag agresszív talajkörnyezetben: az alumínium páncél robusztus ágyazást és védőburkolatot igényel savas talajokon vagy elektrokémiai aktivitású területeken, ahol az alumínium páncél és az érintkező acélszerkezetek közötti galvanikus korrózió a páncélzat felgyorsult lebomlását okozhatja.

Rövidzárlati áram besorolása: mit jelent és hogyan számítják ki a tápkábelekre

Minden tápkábelnek két külön névleges áramértéke van, amelyek mindegyikének teljesülnie kell minden telepítésnél: a folyamatos névleges áram (apacitás) normál működéshez és a névleges rövidzárlati áram a hibaállapotokhoz. A rövidzárlati besorolás gyakran hiányzik az egyszerűsített kábelkiválasztási folyamatokból, de az a kábel, amely nem bírja túl a várható hibaáramot a telepítési pontján, átéghet, és tüzet, berendezési károkat és személyi veszélyt okozhat az első hibaeseményben.

A névleges zárlati áram kiszámítása az adiabatikus fűtési feltételezés alapján történik: a rövid hibaidő alatt (általában 0,1-3 másodperccel, mielőtt a védőberendezések megszüntetik a hibát) lényegében az összes hibaenergia felmelegíti a vezetőt, mert nincs elegendő idő az érdemi hőátadáshoz a szigeteléshez vagy a környező közeghez. Az adiabatikus hőmérséklet-emelkedés egyenlete összefügg a megengedett zárlati árammal (I), a vezető keresztmetszetével (S), a hiba időtartamával (t) és a vezető anyagállandójával:

Hiba esetén a vezetékek megengedett csúcshőmérsékletét a szigetelőanyag korlátozza: az XLPE és az EPR maximum 250°C-os rövidzárlati vezetékhőmérsékletet tesz lehetővé (maximum 90°C-os kiindulási hőmérséklettől), míg a PVC szigetelésű kábeleknél a vezeték keresztmetszetétől függően 160°C vagy 140°C. Ezek a határértékek azért léteznek, mert túllépésük visszafordíthatatlan szigetelési károsodást okoz – megolvad, elszenesedik vagy elveszíti a mechanikai integritását – még akkor is, ha maga a vezető túléli. Az IEC 60364-5-54 és IEC 60949 szabványok a különböző szigetelési rendszerű réz- és alumíniumvezetők fajlagos állandóit biztosítják.

A rövidzárlati besorolás kritikus és gyakran figyelmen kívül hagyott szempontja, hogy azt a kábel beépítési pontján, nem pedig a betáplálási ponton kell ellenőrizni a lehetséges legnagyobb hibaáramhoz képest. A várható hibaáram a forrástól való távolság növekedésével csökken a közbeeső kábelek és transzformátorok impedanciája miatt. A transzformátortól 200 méterre lévő kábel alacsonyabb hibaáramot fog látni, mint a transzformátor kapcsainál, így kisebb keresztmetszet is képes kielégíteni a távolabbi helyen lévő rövidzárlati követelményeket. Ha ezt a számítást minden kábelszakasznál elvégzi, ahelyett, hogy egyetlen konzervatív értéket alkalmazna a rendszerben, akkor jelentősen csökkenthető a vezeték-keresztmetszet követelménye és a teljes telepítési költség.

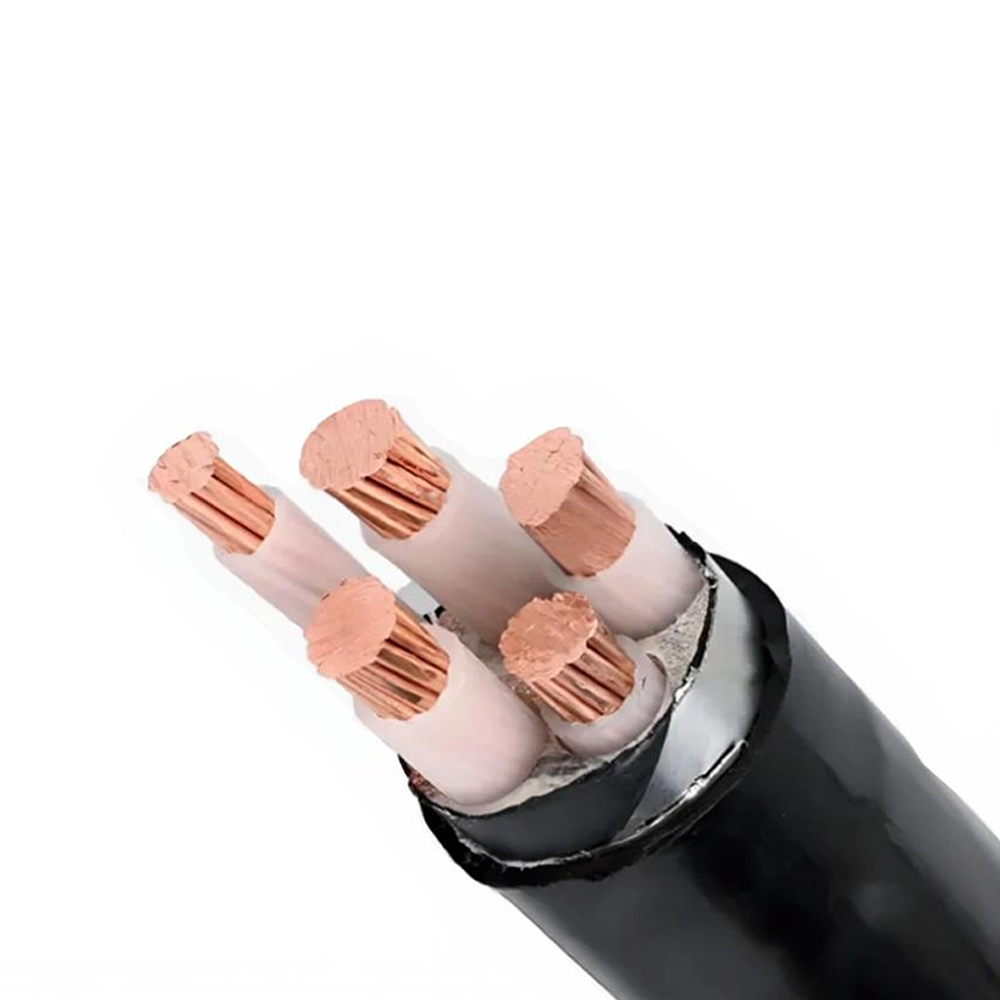

Halogénmentes égésgátló tápkábelek: hol szükségesek, és mit tesztelnek a szabványok

A halogénmentes égésgátló (HFFR) vagy az alacsony füsttartalmú halogénmentes (LSHF/LS0H) kábelek specifikációi egyre elterjedtebbek az építési és infrastrukturális projektekben, de a specifikációt gyakran alkalmazzák anélkül, hogy teljesen megértenék, hogy a kijelölés mögött álló tesztek mit mérnek – és mit nem.

A szabványos PVC-szigetelésű kábelek égéskor hidrogén-klorid (HCl) gázt bocsátanak ki, mivel a PVC-vegyületben lévő klór reakcióba lép az égéstermékekkel. A HCl maró hatású, és károsítja az elektronikus berendezéseket még az emberre mérgezőnél jóval alacsonyabb koncentrációban is. Zárt terekben – alagutakban, hajókban, adatközpontokban, földalatti szállítórendszerekben – az égő kábelekből felszabaduló HCl tönkreteheti az elektronikus rendszereket az egész térben, és a környezetet a tűzeset után hónapokig korrozív hatásúvá teheti. A HFFR vegyületek a PVC-t fém-hidroxid égésgátló töltőanyagot (jellemzően alumínium-trihidrátot vagy magnézium-hidroxidot) tartalmazó poliolefin alapú anyagokkal helyettesítik, amelyek melegítéskor vízgőzt bocsátanak ki, és savas gázok képződése nélkül hűtik le az égési zónát.

A HFFR kábel teljesítményét szabályozó legfontosabb szabványok a következők:

• IEC 60332-1 (Egykábeles lángterjedés): Azt teszteli, hogy egyetlen kábel kialszik-e, ha meghatározott lángot alkalmaznak 60 másodpercig. Ez egy minimális küszöb, amelyen gyakorlatilag minden, bármilyen égésgátló tartalmú kábel áthaladhat. Ennek a tesztnek a sikeres teljesítése nem jelenti a teljesítményt valódi telepítés esetén csoportosított kábelekkel.
• IEC 60332-3 (Csoportos kábeles lángterjedés – A, B, C, D kategória): Meghatározott láng alatt 20 percig teszteli a létratálcára szerelt kábelköteget. Az A kategória jelenti a legnagyobb telepített kábelmennyiséget (7 liter/méter), és a legigényesebb. Az IEC 60332-3 A kategória teljesítése a lángterjedési teljesítmény jelentős mutatója valódi kábeltálca-berendezésekben.
• IEC 60754-1 és -2 (Halogéntartalom): Ellenőrzi az égési gázok savas gázkibocsátását és pH-ját. Az IEC 60754-2 szabványnak megfelelő kábel pH-ja 4,3 feletti, vezetőképessége pedig 10 μS/mm alatti az égési tesztben, ami alacsony halogéntartalmat igazol. Ez az a teszt, amely megkülönbözteti a HFFR-t a szabványos lángálló PVC-kábelektől.
• IEC 61034 (füst sűrűsége): Méri a fényáteresztő képességet egy égő kábelminta füstjén keresztül egy 3m × 3m × 3m-es tesztkamrában. Minimum 60%-os áteresztőképesség a küszöbértéke az alacsony füsttartalmú kijelöléshez, ami az épülettüzek evakuálási láthatósága szempontjából releváns.

Fontos árnyalat, hogy az "égésgátló" és a "halogénmentes" független tulajdonságok, amelyek kombinálhatók vagy nem kombinálhatók egy adott kábelben. Egy kábel lehet halogénmentes anélkül, hogy különösebben égésgátló lenne (tiszta poliolefin égésgátló töltőanyagok nélkül), vagy égésgátló anélkül, hogy halogénmentes lenne (standard FR-PVC). Az LSHF vagy a HFFR megadásához mindkét tulajdonságra egyidejűleg szükség van, és a közbeszerzési dokumentumnak hivatkoznia kell azokra az IEC tesztszabványokra, amelyeket át kell adni, ahelyett, hogy kizárólag a címkézésre hagyatkozna, mivel ezek a kifejezések nem egységesen definiáltak az egyes piacokon.

Egyedi tápkábel tervezés: Alkalmazási követelmények átültetése építési előírásokba

Az egyedi tápkábel beszerzése a követelmények meghatározásával kezdődik, amely messze túlmutat a névleges feszültség és a vezeték-keresztmetszet meghatározásán. Egy megfelelően meghatározott egyedi tápkábel hat egymástól függő paramétercsoportot fed le, amelyek mindegyike korlátozza a gyártó rendelkezésére álló tervezési teret:

• Elektromos paraméterek: A rendszer feszültsége (U0/U), a maximális folyamatos áramerősség a tervezett telepítési körülmények között (nem szabadlevegős áramerősség), a várható rövidzárlati áram és hibaelhárítási idő, valamint az áramminőségi korlátozások, például a semleges méretezést befolyásoló harmonikus tartalom.
• Mechanikai szerelési feltételek: Beépítési mód (közvetlen betemetés, védőcső, kábeltálca, antenna, tengeralattjáró), húzási feszültség a telepítés során, minimális hajlítási sugár, hogy a kábel folyamatos mozgást tapasztal-e a telepítés után, valamint a védőcső kitöltési aránya vagy a kábeltálca terhelési korlátai miatti súly- vagy átmérőkorlát.
• Környezeti expozíció: Környezeti hőmérséklet-tartomány, páratartalom és vízexpozíció, UV-sugárzás időtartama és intenzitása, vegyi érintkezés (sorolja fel a konkrét anyagokat), a földbe fektetett kábelek talaj-ellenállása (ami befolyásolja az áteresztőképességet és a korrózióvédelmi követelményeket is), és szükséges-e a rágcsálók elleni védelem.
• Tűzállósági követelmények: Függetlenül attól, hogy a telepítés megköveteli-e a lángterjedés korlátozását (IEC 60332 kategória), az áramkör sértetlenségét tűz alatt (IEC 60331 – olyan kábelek esetében, amelyeknek továbbra is működniük kell tűz esetén, például vészhelyzeti tápellátás), a savas gáz korlátozását (IEC 60754) vagy a füstsűrűség korlátozását (IEC 61034).
• Szabályozási és tanúsítási követelmények: Milyen nemzeti vagy regionális szabványoknak kell megfelelnie a kábelnek (IEC, BS, UL, CSA, GB/T), és hogy a megrendelt konkrét konstrukcióhoz kell-e harmadik féltől származó tanúsítvány, nem pedig egy hasonló referenciakábel esetében.
• Várható élettartam: A 20, 30 vagy 40 éves tervezési élettartam befolyásolja a szigetelőanyag kiválasztását (az XLPE termikus öregedési sebessége az EPR-rel szemben), valamint a terv érvényesítéséhez szükséges gyorsított öregedési tesztek szintjét. Az infrastrukturális alkalmazásokhoz használt kábeleket gyakran 40 éves élettartamra határozzák meg, amihez a szigetelőanyag törzskönyvi adataira van szükség, amelyek igazolják a hosszú távú hőstabilitást.

Ha mind a hat paramétercsoport definiálva van, a gyártó olyan konstrukciót fejleszthet ki, amely minden megkötést kielégít anélkül, hogy az egyes elemeket túltervezné. Az egyik területen túlzott, míg a másikon alulspecifikáció gyakori hiba az egyedi kábelbeszerzéseknél: az a vevő, aki a páncélozást a maximális szakítószilárdságra adja meg, de kihagyja a vegyi expozíciós környezetet, olyan acélpáncélzatú kábelt kaphat, amely három éven belül korrodálódik savas ipari talajban, annak ellenére, hogy minden előírt specifikációnak megfelel.

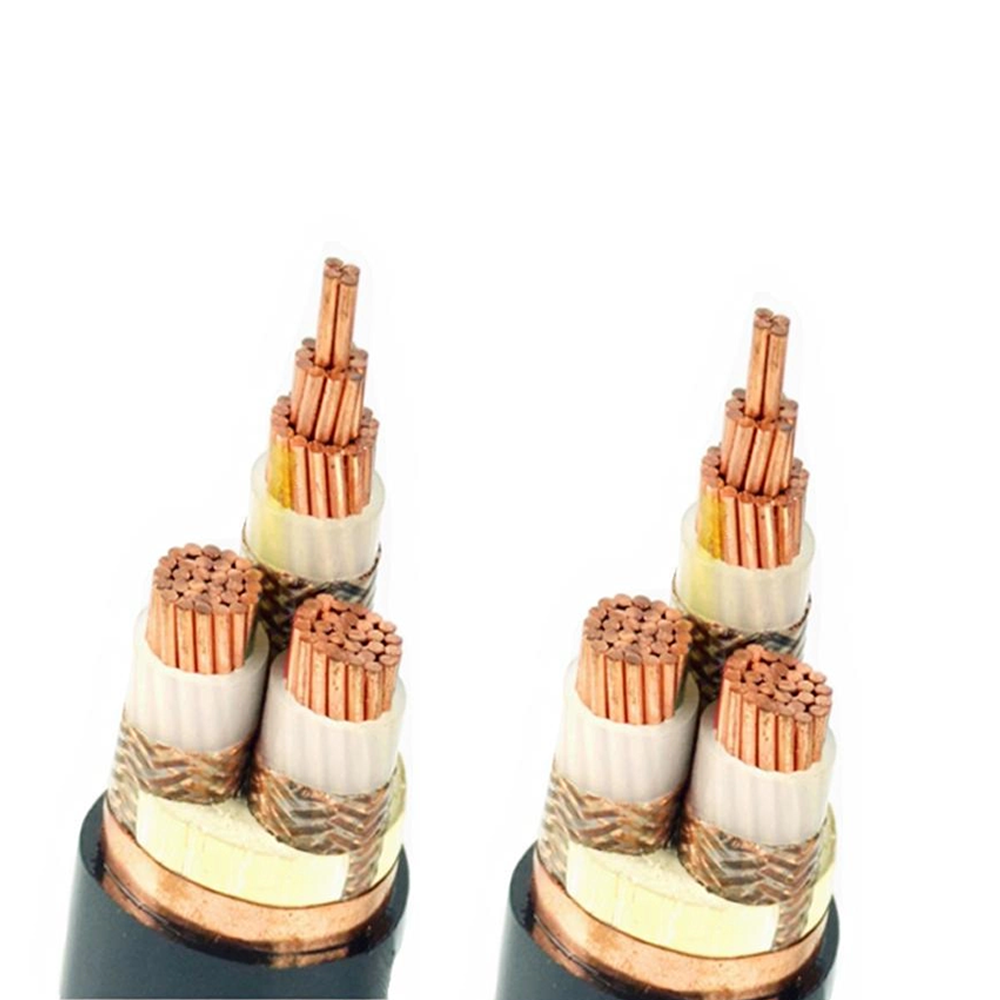

Képernyőragasztási módszerek középfeszültségű tápkábelekben és hatásuk a veszteségekre és a biztonságra

A középfeszültségű tápkábel fémes árnyékolása vagy köpenye két célt szolgál: visszatérő utat biztosít a kapacitív töltőáramnak és a hibaáramnak, valamint a kábelen kívüli elektromos mezőt nulla közelébe korlátozza, védve a személyzetet és a szomszédos berendezéseket. Az árnyékoló kábelvégződéseknél és illesztéseknél történő rögzítésének módja – az árnyékolási módszer – jelentős és gyakran alábecsült hatással van a kábelrendszer hőtermelésére, áteresztőképességére és a személyzet biztonságára.

Az egypontos kötésű rendszerben a kábelárnyékoló csak az egyik végén csatlakozik a földhöz, a másik végét lebegve hagyja (vagy túlfeszültség-védelmi eszközön keresztül csatlakozik a földhöz). Ez megakadályozza, hogy keringő áramok folyjanak át az árnyékoláson – a szilárd kötésű rendszerekben az árnyékolási veszteségek elsődleges forrásán –, és 10–30%-kal növelheti a kábelek áteresztőképességét a szilárd kötéshez képest, mivel az árnyékoló I²R veszteségei megszűnnek. A kompromisszum az, hogy normál terhelés mellett feszültség keletkezik a képernyő mentén a földelt végtől a földeletlen végig. Ez az "indukált köpenyfeszültség" növekszik a kábel hosszával, a terhelési árammal és a fázisok közötti távolsággal, és úgy kell kiszámítani, hogy a biztonságos határokon belül maradjon azon személyek számára, akik feszültség alatti működés közben érintkezhetnek a földeletlen képernyővéggel. Hosszú kábelrendszerek esetén a nyitott végén indukált feszültség elérheti a több száz voltot teljes terhelés mellett, ami megköveteli a képernyő végének hozzáférhetőségének gondos kezelését és túlfeszültség-korlátozók használatát, hogy megakadályozzák a túlfeszültséget a kapcsolási tranziensek vagy hibaállapotok során.

A keresztkötést olyan hosszú kábelrendszerekben használják, amelyek három, nagyjából egyenlő kisebb részre vannak osztva. A három kábelfázis árnyékolása minden kisebb szakasz csatlakozásánál át van helyezve – az A fázis árnyékoló a B fázishoz, a B fázis a C fázishoz, a C fázis az A fázishoz kapcsolódik, így három kisebb szakaszon minden árnyékoló látja a pozitív sorrendű feszültség egyharmadát minden fázisból. Ha a szakaszok egyenlő hosszúak, akkor a három képernyőszegmensben az indukált feszültségek szinte teljesen megszűnnek, ami közel nulla keringő képernyőáramot és nullához közeli indukált feszültséget eredményez a fő szakaszok végein. A keresztkötés egyesíti az egypontos kötés alacsony veszteségű előnyét a szilárd kötés alacsony állófeszültség-előnyével, így ez az előnyben részesített módszer a körülbelül 500 méternél hosszabb, 11 kV-os és magasabb feszültségű kábeláramkörökben. Nagyobb telepítési bonyolultságot igényel – egy helyett hat képernyőcsatlakozást minden csatlakozásnál – és gondos szakaszhossz-kiegyenlítést a tervezés során.
