Miért a Flex-Fatigue Life a legkritikusabb teljesítménymutató az utazókábeleknél?
A fix telepítésű kábelekkel ellentétben lift közlekedő lapos kábel s folyamatos ciklikus hajlításon mennek keresztül élettartamuk során. Minden alkalommal, amikor a felvonófülke elmozdul, a kábel egy felsővezetékben lóg, amely pozíciót vált, és a kábelt többször meghajlítja a felfüggesztési ponton és a függőszakasz mentén. Egy sokemeletes épületben, ahol egy lift napi 200-400 utat tesz meg, egy mozgó kábel több millió rugalmas ciklust képes felhalmozni 15-25 éves élettartam alatt. Ez a rugalmas kifáradási ellenállást – nem önmagában a szakítószilárdságot vagy a szigetelés dielektromos tulajdonságait – teszi a meghatározó teljesítménykritériummá a kábel specifikációja és beszerzése során.

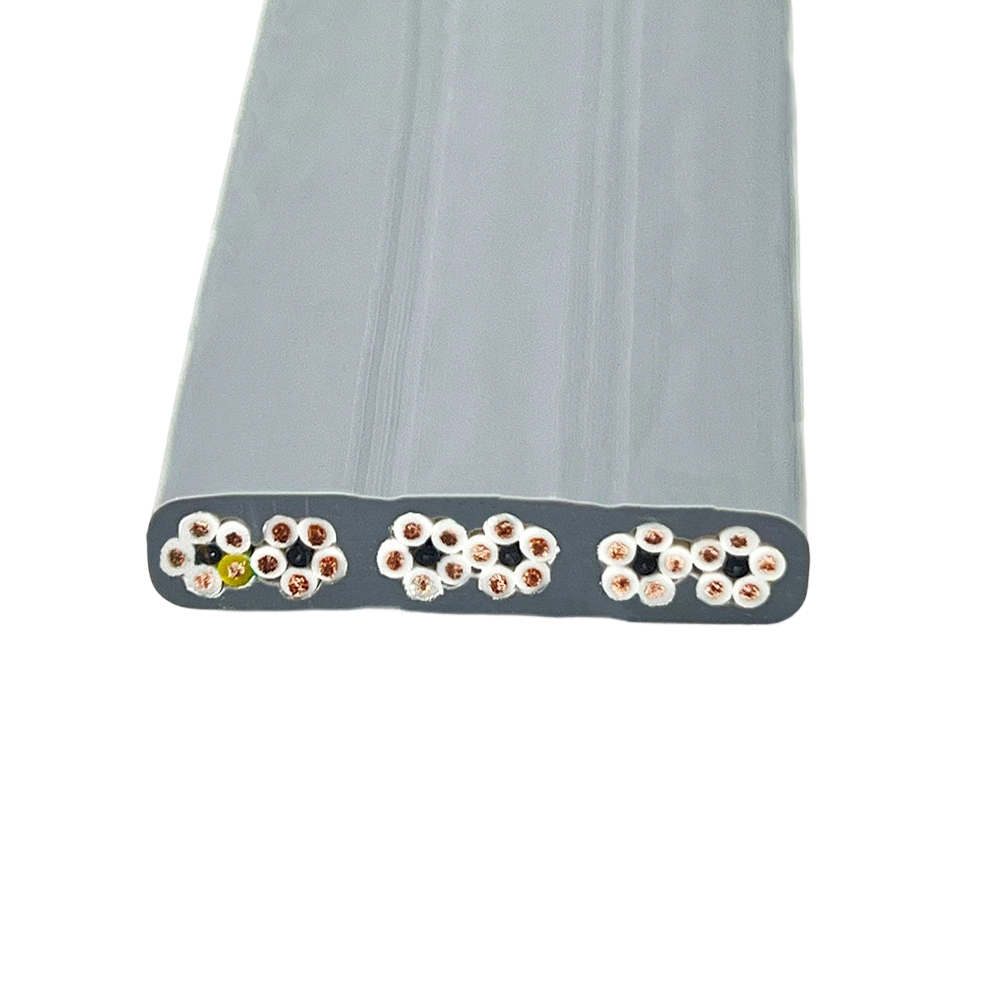

A flexibilis kifáradási élettartamot elsősorban a vezetőszálak felépítése határozza meg. A mozgó lapos kábelek finom sodrású vezetékeket használnak, jellemzően az IEC 60228 szerinti 5. vagy 6. osztályú, amelyek nagyszámú, egymáshoz csavart nagyon vékony különálló vezetékből állnak. A 6. osztályú, 0,75 mm² keresztmetszetű vezeték több mint 200, egyenként 0,08 mm-nél kisebb átmérőjű vezetékből készülhet, míg az azonos keresztmetszetű, 7 vezetékből álló, 2. osztályú merev vezetékhez képest. Ez a finom sodrás a hajlítási feszültséget sokkal több huzalinterfész között osztja el, drámaian megnövelve a hajlítási ciklusok számát, amelyeket a vezető képes ellenállni, mielőtt az egyes vezetékek elszakadnának. Amikor a finomszálú vezetékeket durvább alternatívákkal cserélik le a költségek csökkentése érdekében, a rugalmas élettartam meredeken csökken – gyakran egy nagyságrenddel –, miközben a kábel továbbra is átmegy a statikus elektromos teszteken, így a romlás láthatatlanná válik mindaddig, amíg a terepi hibák meg nem kezdődnek.
A szigetelőanyag szintén hozzájárul a hajlítási tartóssághoz. A hőre lágyuló elasztomereket (TPE) és a speciálisan kialakított PVC-keverékeket, amelyeket a felvonók szállítókábeleiben használnak, úgy tervezték, hogy széles hőmérséklet-tartományban rugalmasak maradjanak repedés vagy keményedés nélkül. A szabványos, általános célú PVC alacsony hőmérsékleten törékennyé válik, magas hőmérsékleten pedig túlzottan meglágyul, ami mindkettő felgyorsítja a szigetelés elfáradását a hajlítási pontokon. Az Anhui Zhishang Cable Technology Co., Ltd. kifejezetten dinamikus flexibilis alkalmazásokhoz minősíti a szigetelőanyagokat, amelyek teljesítményét szabványos kanyarciklus-teszttel ellenőrzik, nem pedig kizárólag az anyagadatlapokra hagyatkozva.

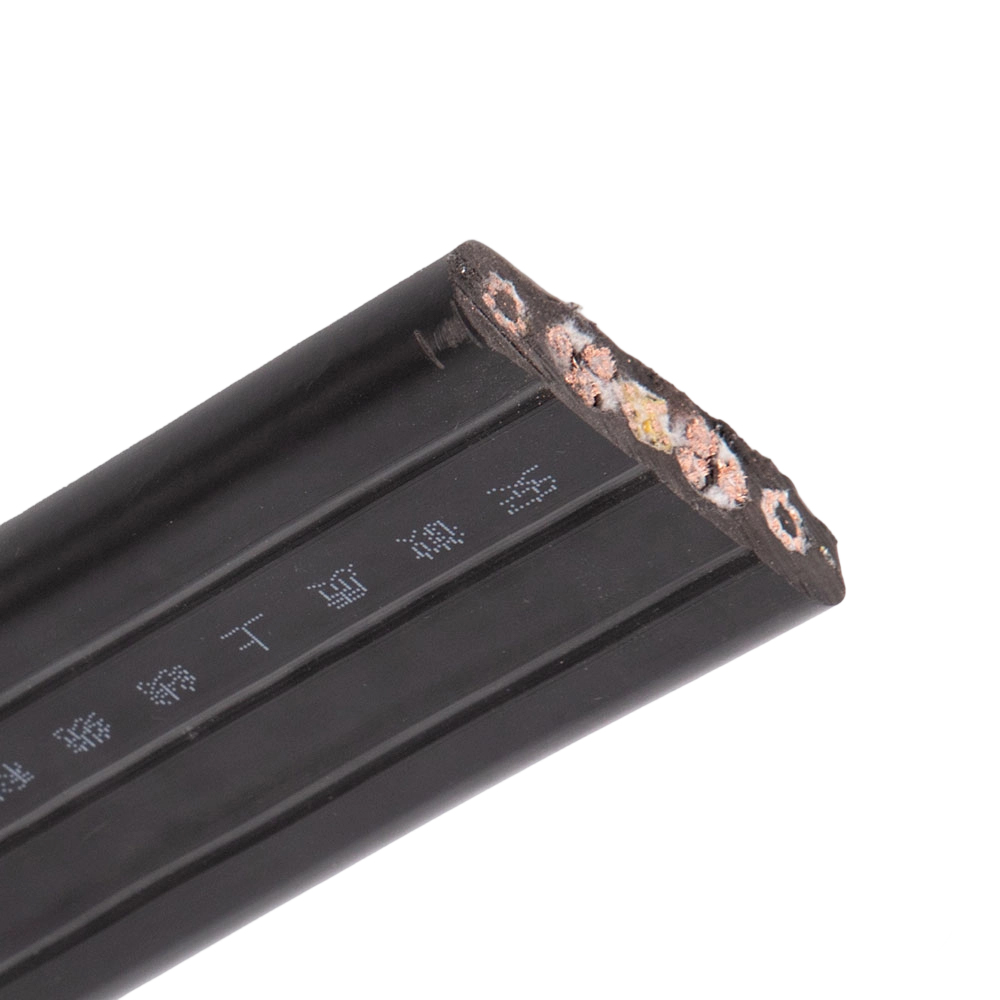

Lapos kábelgeometria és hogyan szabályozza a hurok viselkedését a felvonópályán

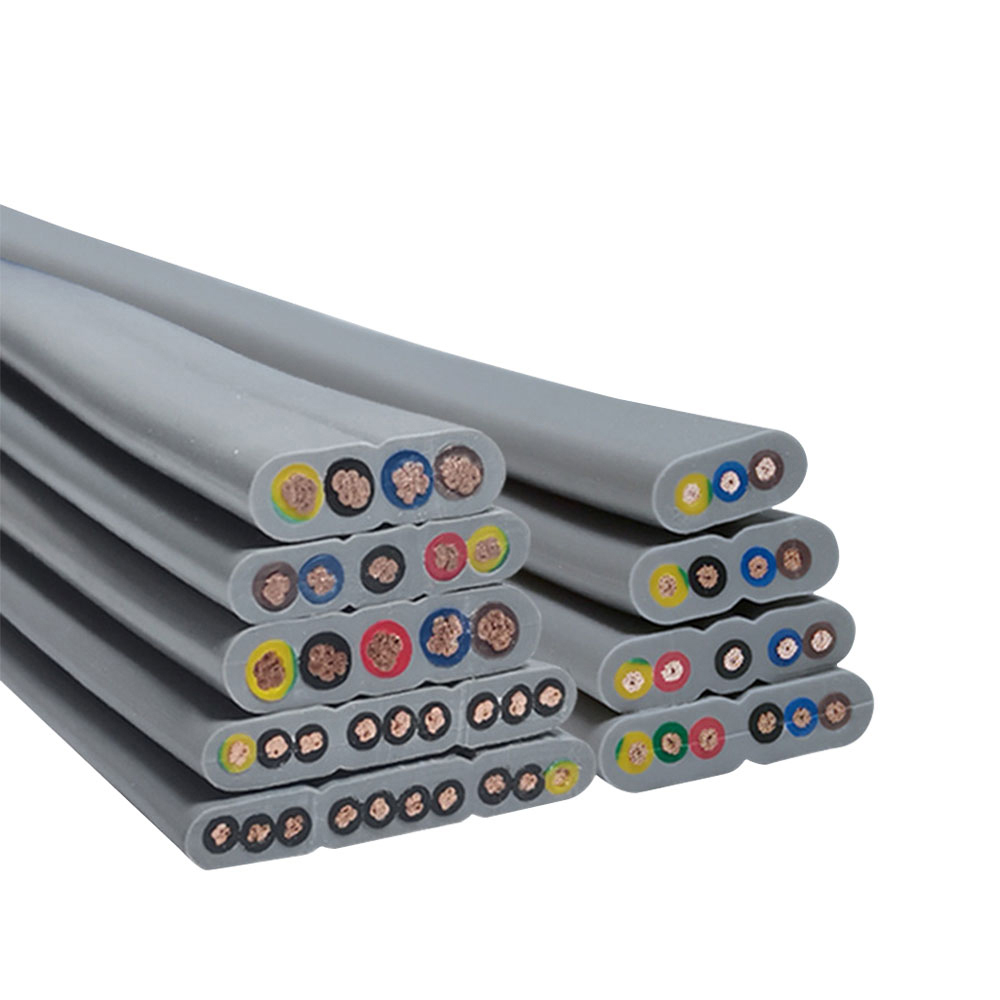

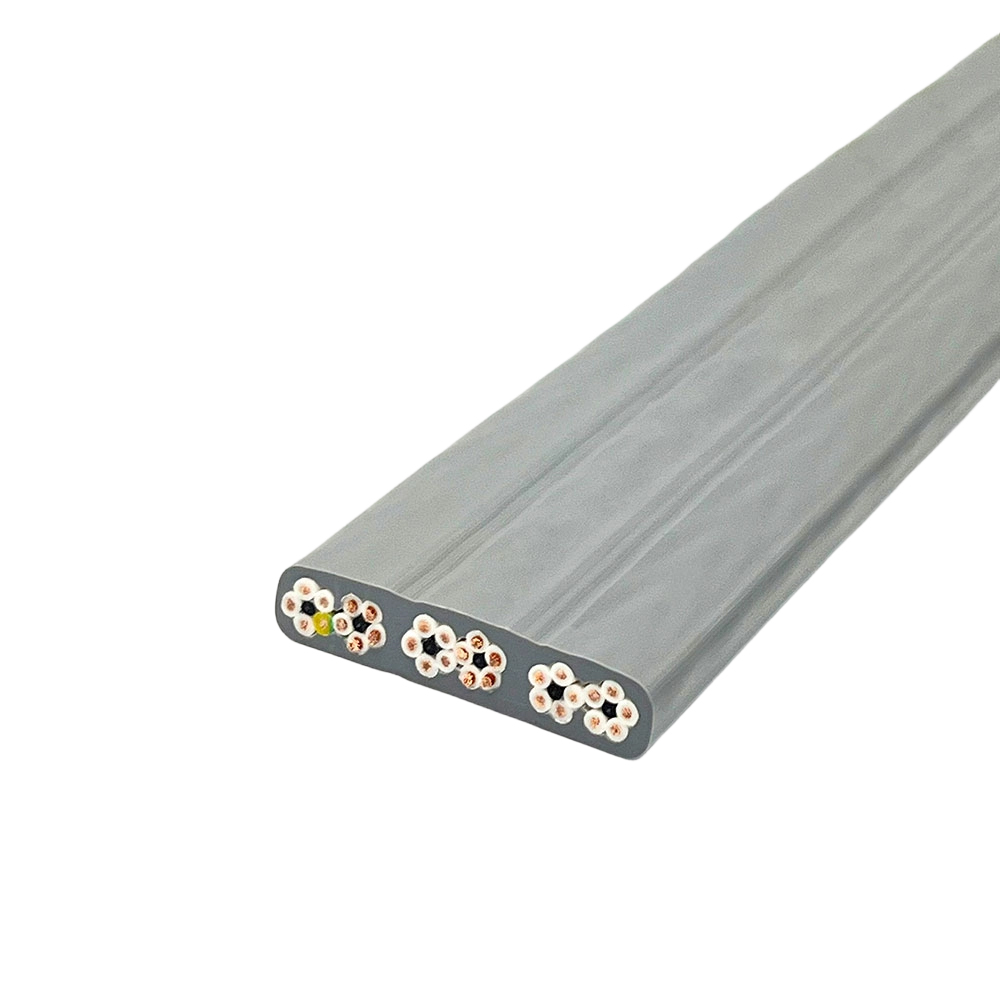

A felvonó szállítókábelének lapos keresztmetszete nem egyszerűen a csomagolás kényelmét szolgálja – ez egy tudatos geometriai választás, amely meghatározza, hogy a kábel hogyan lógjon, hajoljon és mozogjon az emelőfülkében. A lapos kábel előnyösen egy síkban hajlik (a keskeny dimenziójában), ami stabilan és kiszámíthatóan tartja a felsővezeték-hurkot a felvonó haladásakor. Ez a szabályozott hajlítási tengely megakadályozza, hogy a kábel elcsavarodjon, spirálozzon vagy szabálytalan hurkokat képezzen, amelyek az emelőpálya falához, ellensúlyhoz vagy más kábelekhez való érintkezést okozhatják – ezek mindegyike olyan meghibásodási mód, amelyre a körbefutó kábelek idővel hajlamosabbak.

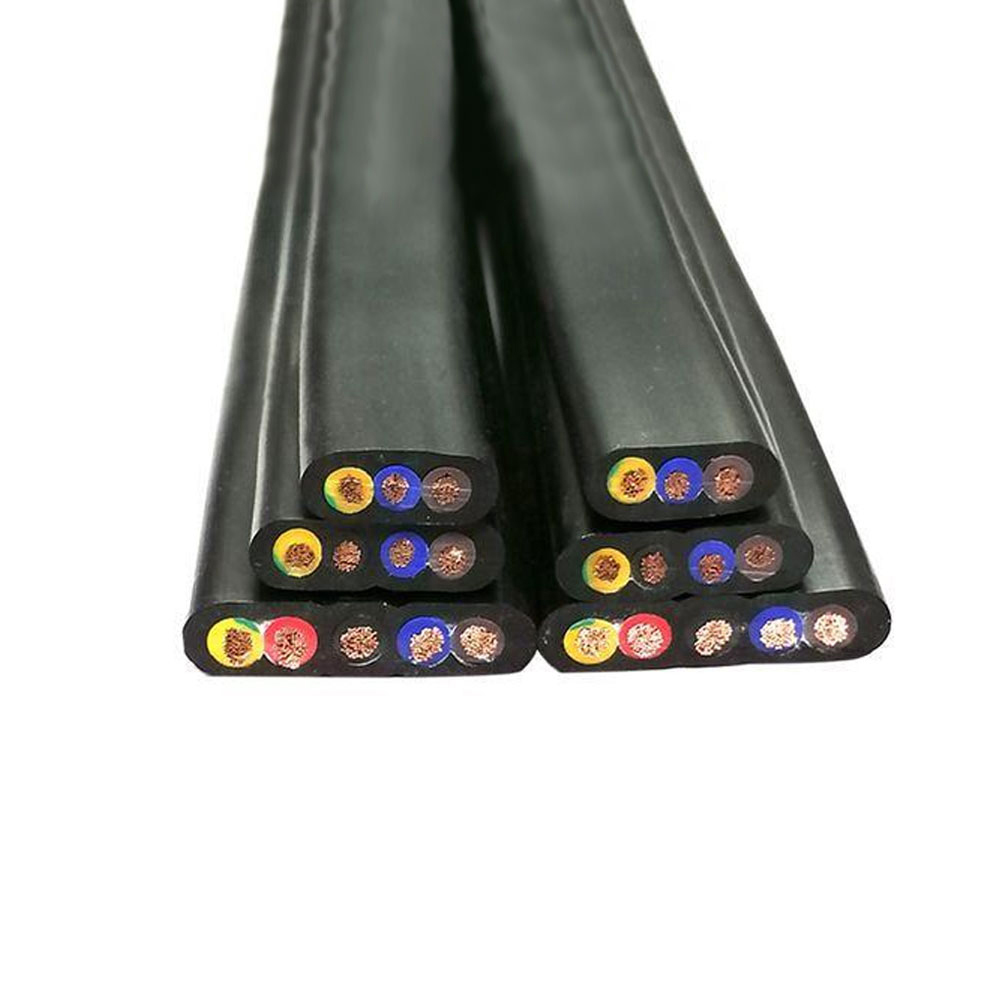

A lapos kábel szélesség-vastagság aránya közvetlenül befolyásolja a hajlítási és torziós tengely közötti merevségi arányt. A szélességéhez képest túl vékony kábel torziós irányban túlságosan rugalmassá válik, ami lehetővé teszi, hogy aszimmetrikus terhelés vagy légáram hatására megcsavarjon a magas felvonópályákban. Ezzel szemben a szélességéhez képest túl vastag kábel növeli a hajlítási merevséget az előnyben részesített hajlítási síkban, ami növeli a feszültséget a felfüggesztő bilincsnél, és a vezető idő előtti kifáradását okozhatja a csatlakozási pont közelében. A kábelgyártóknak ki kell egyensúlyozniuk ezeket a versengő követelményeket keresztmetszeti tervezéssel, és a közzétett méretspecifikációkat ennek a funkcionális kontextusnak a szem előtt tartásával kell értékelni, nem pedig tetszőleges fizikai jellemzőkként kezelni.

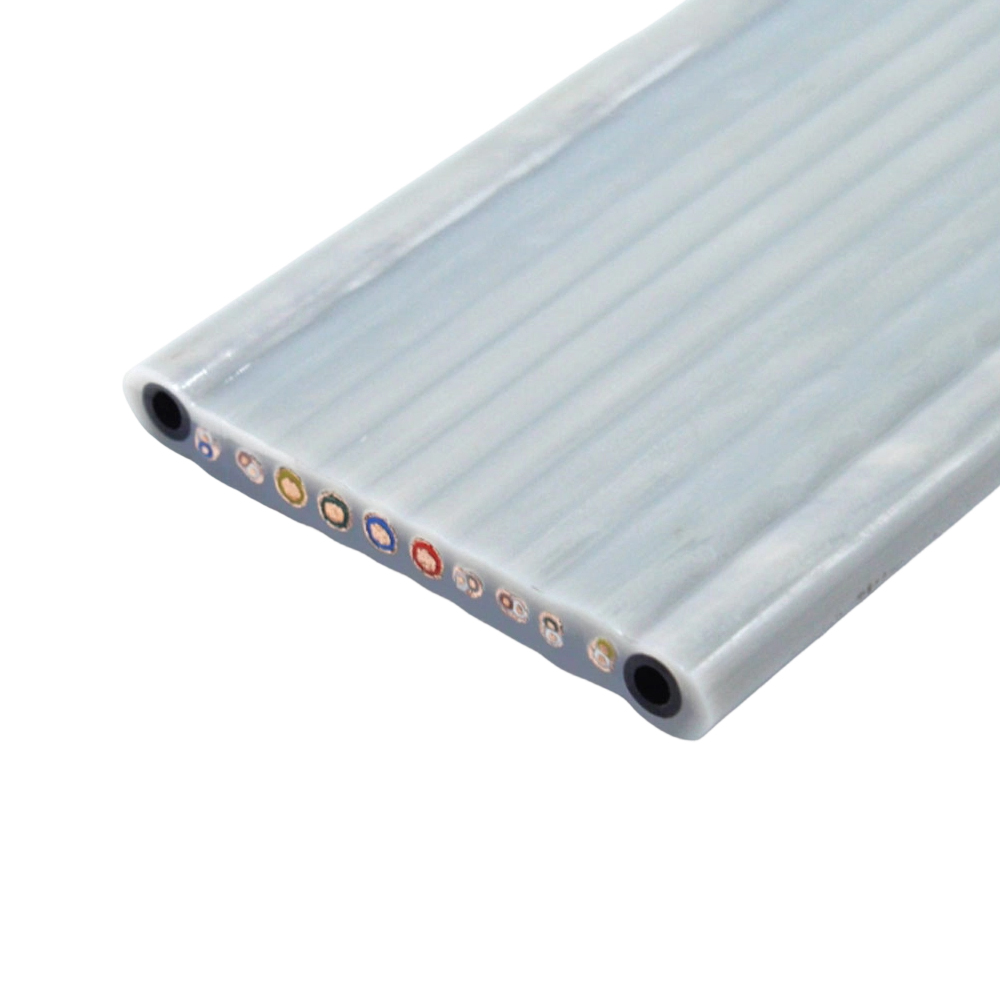

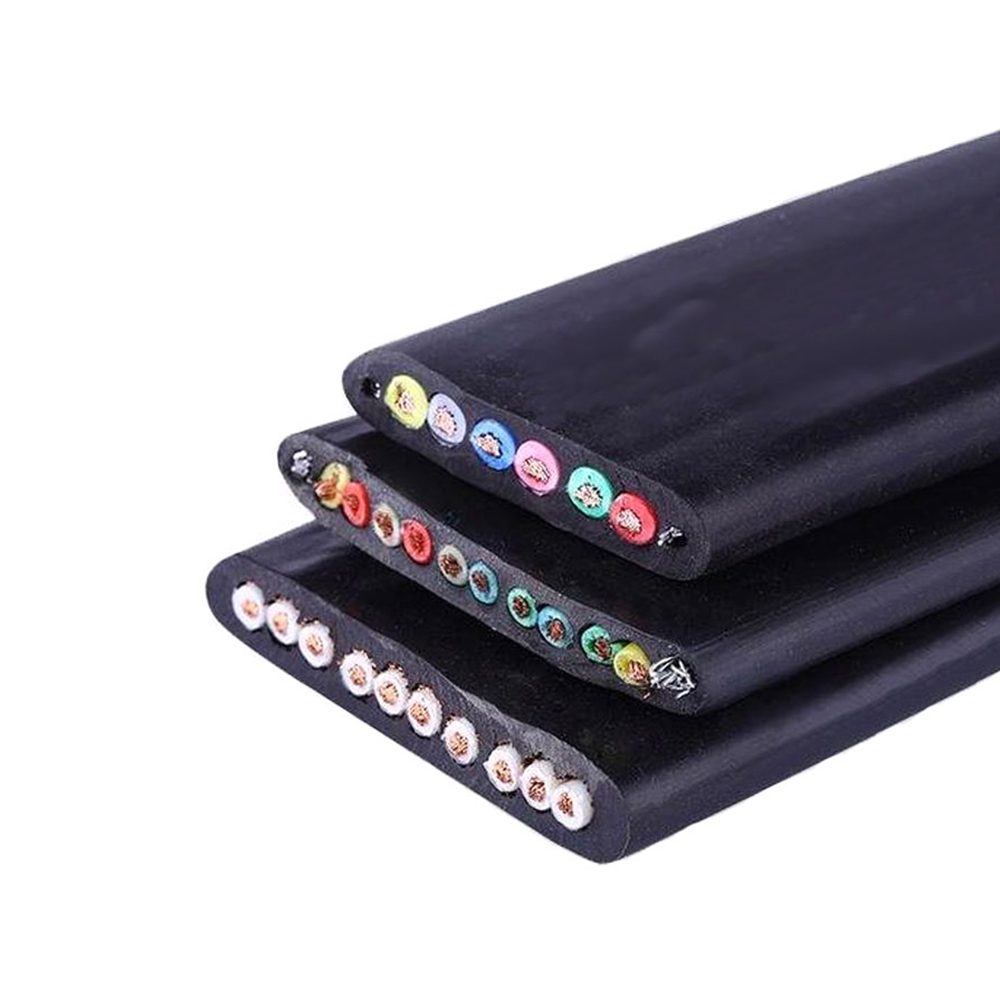

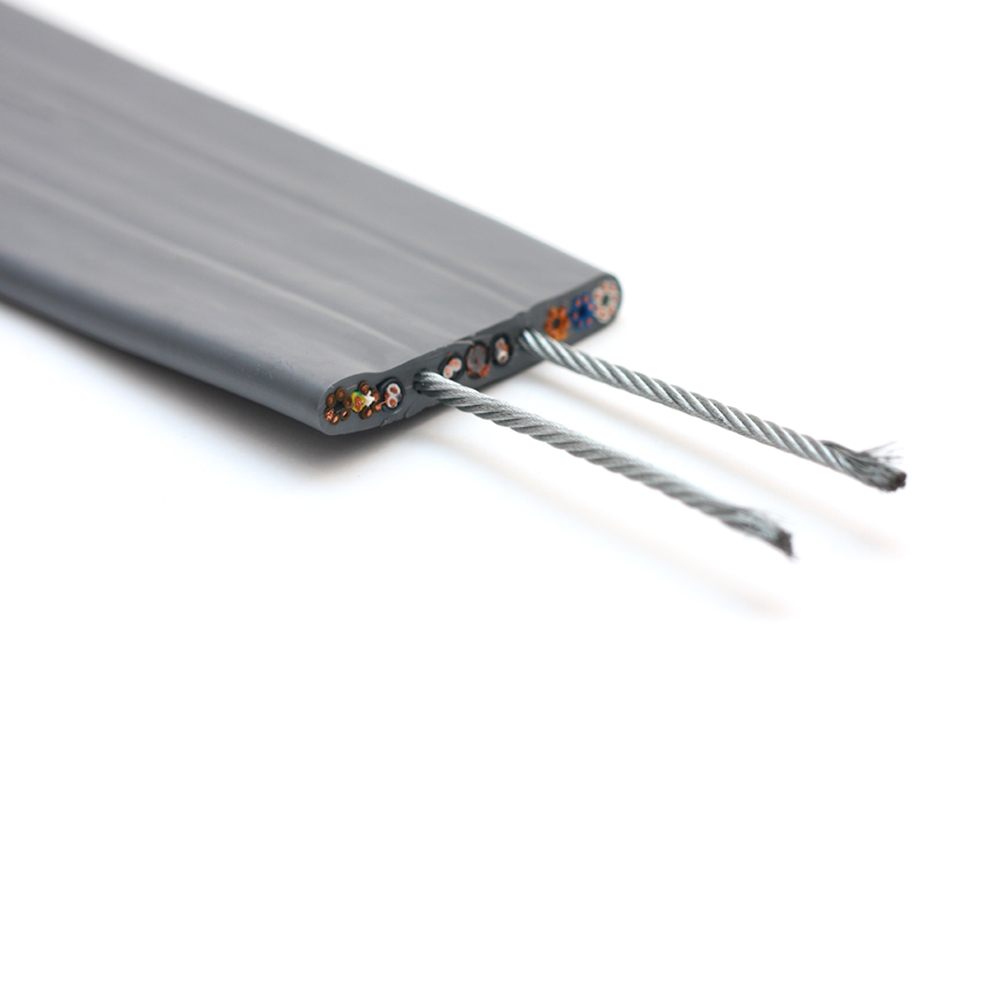

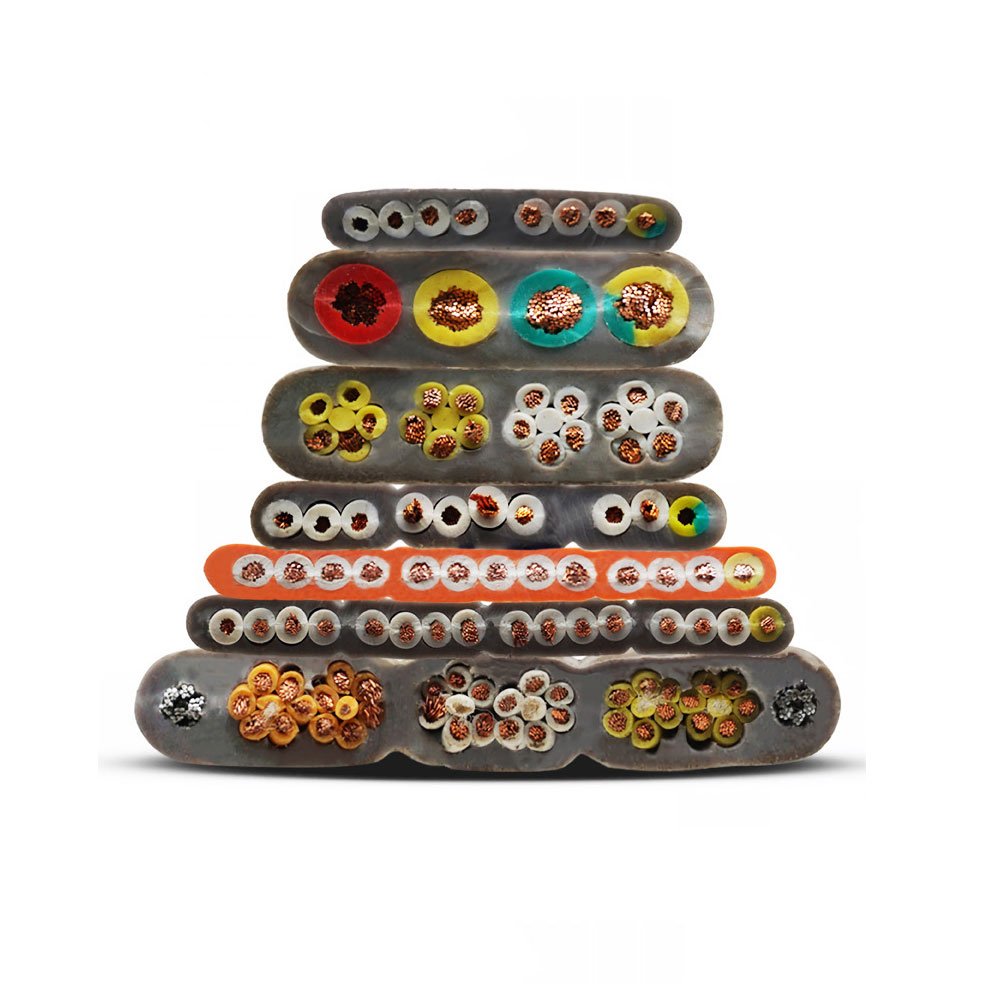

A 100 métert meghaladó úthosszat meghaladó magas épületeknél általában további intézkedésekre van szükség a hurokdinamika kezelésére. A lapos kábelbe néha a vezetékekkel párhuzamosan acél vagy szálerősítő elemeket ágyaznak be, amelyek szabályozott hosszanti merevséget biztosítanak, amely megakadályozza a hurok túlzott megereszkedését, miközben megtartja a keresztirányú rugalmasságot. Ezeknek a megerősítő elemeknek a kábelkeresztmetszeten belüli helyzete befolyásolja a hajlítási semlegességet – ideális esetben a semleges hajlítási tengelyhez vagy annak közelében kell elhelyezni, hogy lógás közben húzó- és nyomóterhelést viseljenek anélkül, hogy növelnék a mellettük lévő vezetők által tapasztalt hajlítási feszültséget.
Főbb geometriai paraméterek, amelyek befolyásolják a felvonópálya hurok stabilitását
- Szélesség-vastagság arány: Meghatározza a hajlítás és a torziós merevség arányát; szabályozza, hogy a kábel stabil egysíkú hurkot tart-e fenn, vagy hajlamos-e csavarodni.
- A felfüggesztés középpontja: A hurok rögzítési pontja a kábel hosszához viszonyítva befolyásolja a hurok geometriáját a kocsi különböző helyzeteiben; a középpont helytelen kiválasztása miatt a kábel húzódik a bánya padlóján alacsony pozíciókban, vagy megfeszül az út tetején.
- Megerősítő elemek elhelyezése: Az acél vagy kevlár töltőanyagok hosszirányú merevséget adnak; a semleges tengelytől való távolságukat minimálisra kell csökkenteni, hogy elkerüljük a szomszédos vezetők hajlítófeszültségének felerősítését.
- Kábel tömege méterenként: A nehezebb kábelek nagyobb felsővezeték-meghajlást és nagyobb húzóterhelést okoznak a felfüggesztés bilincsénél; nagy utazási távolságok esetén a súlyszabályozás ugyanolyan fontos, mint az elektromos kapacitás.
Áramkör összetétele modern liftes utazókábelekben: túl az egyszerű teljesítményen és vezérlésen

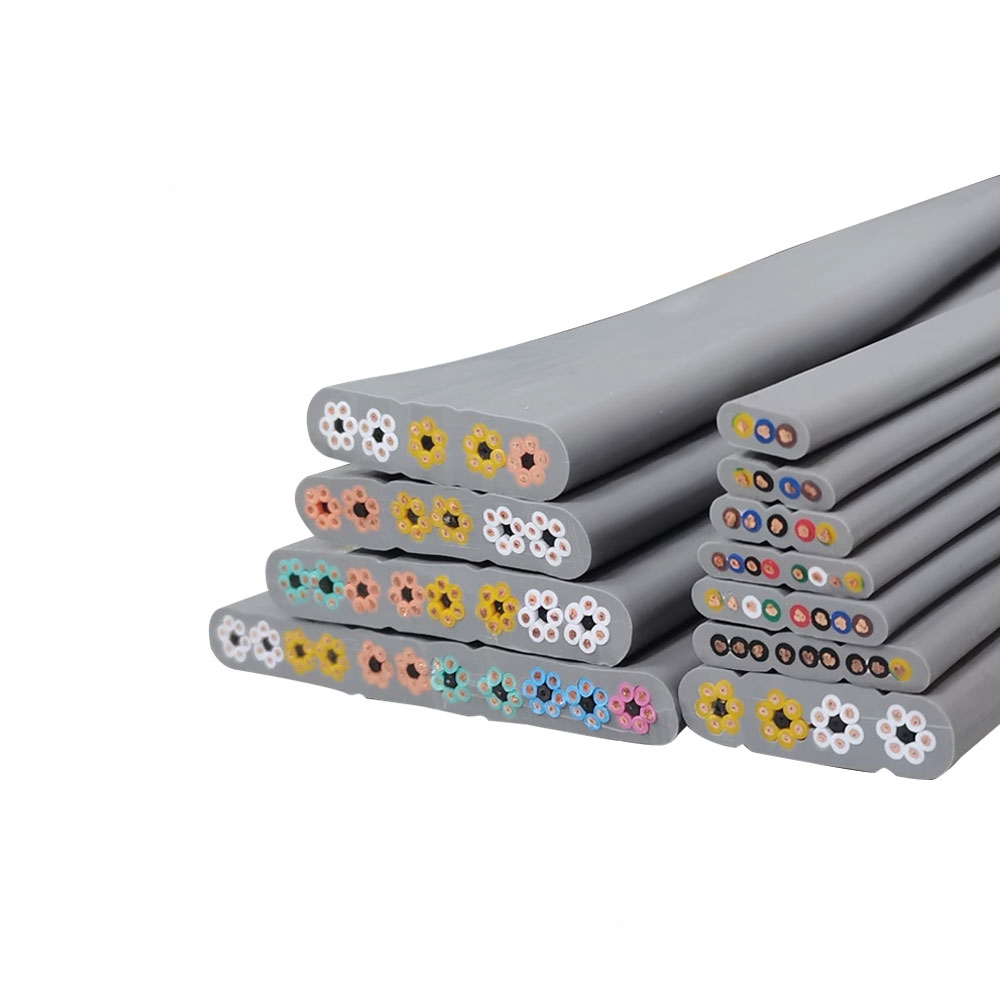

A kortárs felvonórendszerek mozgókábeleket igényelnek, hogy az áramkörtípusok egyre változatosabb keverékét szállítsák egyetlen lapos kábeltesten belül. A korai telepítések külön kábeleket használtak az áramellátáshoz és a vezérléshez, de a modern integrált lapos kábelek egyesítik a tápvezetékeket, a vezérlőjelpárokat, a kommunikációs adatpárokat és egyes esetekben a koaxiális elemeket a video- vagy nagyfrekvenciás jelzésekhez – mindezt egyetlen kábelen belül, amelynek meg kell tartania az elektromos leválasztást az áramkörtípusok között, miközben milliószor meghajlik. Annak megértése, hogy az egyes áramkörök típusai mire van szükségük a vezetékek méretezése, árnyékolása és leválasztása tekintetében, elengedhetetlen annak értékeléséhez, hogy a kábel specifikációja megfelel-e a tényleges rendszerigényeknek.
| Áramkör típusa | Tipikus vezetőméret | Árnyékolás szükséges | Elsődleges funkció |
|---|---|---|---|
| Tápellátás (világítás / ventilátor) | 1,0 – 2,5 mm² | Nem | Autó világítás, szellőztetés, ajtómotorok |
| Biztonsági/vezérlő áramkörök | 0,75 – 1,5 mm² | Választható | Biztonsági lánc, padlóválasztás, ajtóvezérlés |
| Soros kommunikáció (CAN / RS485) | 0,5-0,75 mm² csavart érpár | Igen (egyénileg vagy összességében) | Vezérlő-autó adatbusz |
| Videó / kaputelefon | Koaxiális vagy árnyékolt pár | Igen (koaxiális pajzs) | CCTV, utas kaputelefon |
| Földelés / PE vezető | Egyenlő a legnagyobb teljesítménymaggal | N/A | Autó fémszerkezetek védőföldelése |
A lapos mozgókábelen belüli árnyékolás különös mérnöki kihívást jelent, mivel a hagyományos fonott vagy fóliaárnyékolás csökkenti a rugalmasságot és növeli a súlyt. Az egyedi páros árnyékolás alumínium poliészter szalaggal, leeresztő vezetékkel a praktikus megoldás az adat- és kommunikációs párokhoz egy utazókábelen belül – megfelelő EMI-csillapítást biztosít anélkül, hogy jelentősen megmerevítené a kábelt vagy növelné a keresztmetszetét. A teljes kábelköteg átfogó árnyékolása kevésbé elterjedt a mozgókábel-alkalmazásokban, mivel ez egy merev elemet hozna létre, amely a kábel teljes szélességében fut, és rontja a hajlítási teljesítményt. Amint a Zhishang Cable a gyártási tapasztalatok során megállapította, az árnyékolt párok elhelyezése a lapos kábel keresztmetszetén belül is számít: a lapos profil közepére, nem pedig a szélekre való elhelyezésük csökkenti az általuk tapasztalt hajlítási feszültséget, és meghosszabbítja az árnyékolás integritását a kábel élettartama alatt.
Függesztőbilincs tervezési és telepítési gyakorlatok, amelyek meghatározzák a hosszú távú megbízhatóságot
A felfüggesztő bilincs – az a hardver, amely a mozgókábelt a felvonófülkéhez és az emelőpálya középső konzolhoz rögzíti – az egyetlen hely, ahol a kábel egy függő dinamikus elemről egy rögzített rögzítési pontra lép át. Ez az átmenet olyan feszültségkoncentrációt hoz létre, amely a mozgó kábelek meghibásodásának aránytalan részét okozza. A nem megfelelő bilincstervezés vagy a helytelen telepítési gyakorlat ezen a ponton a vezeték kifáradását, a szigetelés kopását és a köpeny megrepedését okozhatja a kábel tervezett élettartamának egy töredékén belül, függetlenül attól, hogy magát a kábelt milyen jól gyártották.
A megfelelően kialakított felfüggesztő bilincs egyenletesen osztja el a szorítóerőt a teljes kábelszélességben anélkül, hogy az egyes vezetőcsoportokat becsípné. A pontszerű terhelést vagy egyenetlen nyomást kifejtő bilincsek helyi hajlítási erősítést hoznak létre – a kábel élesen meghajlik a bilincs élénél, ahelyett, hogy fokozatosan a függő részre váltana át. Ez drámaian felgyorsítja a vezeték kifáradását a befogott szakaszon. A bilincsnek szabályozott hajlítási sugarat is kell biztosítania a kábel kilépési pontján, és a kábelt a szabadon függő felsővezetékbe vezeti, ahelyett, hogy éles szögben hagyná ki. Sok kereskedelemben kapható bilincs tartalmaz erre a célra kialakított sugárral vagy húzásmentesítő szárat; Azok a telepítések, amelyek e funkció nélkül improvizált szorító hardvert használnak, gyakori forrásai az idő előtti meghibásodásoknak.
A beépítési hossz és a felezőpont elhelyezése egyformán összefüggő. A kábel szabadon függő hurkát úgy kell méretezni, hogy a kocsi legalsó pozíciójában minimális laza hurok maradjon anélkül, hogy a kábel hozzáérne a bánya padlójához; és a legmagasabb kocsiállásnál a hurok nem lesz olyan szoros, hogy hosszanti feszültség alatt meghúzza a kábelt. A gyártók általában megadják az úttávolság és a kábelhossz közötti számítási irányelveket, de ezeknek figyelembe kell venniük a tényleges felvonópálya geometriát, a középső felvonópálya konzolnak az autó mozgási tartományához viszonyított helyzetét, valamint a kocsi rögzítési pontja és az emelőpálya konzolja közötti bármilyen eltérést. A paraméterek bármelyikében előforduló hibák közvetlenül abnormális feszültségi mintázatokká alakulnak, amelyek lerövidítik a kábel élettartamát, így a telepítés előtti számítás szükséges lépés, nem pedig opcionális finomítás.
