Párszám és mérőeszköz kiválasztása: Miért költséges ezek eltévesztése?
Városi kommunikációs kábel Az s-t elsősorban két paraméter határozza meg: a sodrott érpárok száma és a vezeték szelvénye (AWG vagy mm²). A gyakorlatban mindkettőt gyakran alulértékelik a hálózattervezés során, ami költséges újrahúzáshoz vagy párhuzamos kábelezéshez vezet a telepítést követő éveken belül. Egy lakótömbhöz telepített 100 páros kábel elegendőnek tűnhet az üzembe helyezéskor, de mivel a szálas-épületi telepítések a VDSL2 és a G.gyors aggregációs berendezéseket közelebb tolják a végfelhasználókhoz, az utolsó mérföldes rézszegmensben az aktív párok iránti kereslet váratlanul megnövekedhet, mivel pár-kötő és tartalék áramkörök kerülnek hozzáadásra.
A vezetőmérő befolyásolja mind a hurok ellenállását, mind az áthallás viselkedését. A vékonyabb vezetékek (0,32 mm vagy 26 AWG) csökkentik a kábel súlyát és a csatornaterületet, de növelik az egyenáramú hurok ellenállását, ami korlátozza a DSL-technológiák hatótávolságát – különösen jelentős azokon a területeken, ahol a szekrény és a helyiség közötti távolság meghaladja a 300 métert. A vastagabb vezetékek (0,5 mm vagy 0,6 mm) meghosszabbítják a felhasználható hurokhosszt és csökkentik a beillesztési veszteséget, így előnyben részesítik őket az elővárosi kommunikációs hálózatok hosszabb földalatti futásaihoz. A több elosztópontot kiszolgáló gerinchálózati tápkábelek esetében a 0,5 mm-es vezetékátmérő a gyakorlati minimum a megfelelő átviteli ráhagyások fenntartásához a modern szélessávú technológiák által használt teljes frekvenciatartományban.
Az Anhui Zhishang Cable Technológia Co., Ltd. ezt a felfogást azáltal alkalmazza, hogy a párszámok strukturált skáláját kínálja – az 5 páros helyi elosztókábelektől a 2400 páros fővezetékekig – a városi és elővárosi hálózati topológiákban található tipikus fesztávolságokhoz és szolgáltatássűrűségekhez igazított szelvényválasztékkal.
Hogyan határozzák meg a szigetelő- és burkolóanyagok a föld alatti tartósságot?
A föld alatti környezet olyan kémiai és mechanikai igénybevételeket fejt ki a kommunikációs kábelekre, amelyek ritkán láthatók, amíg meghibásodások fel nem merülnek. A talaj pH-ja, a talajvíz sótartalma, a közúti lefolyásból származó szénhidrogének jelenléte és a fagyás-olvadás ciklusok mind kívülről befelé támadják a kábelépítést. városi kommunikációs kábel s, a külső burkolat anyaga az elsődleges akadály, és a PE (polietilén), PVC és dupla köpenyű PE/acél szalagszerkezetek közötti választás hosszú távú következményekkel jár, amelyek jóval túlmutatnak a kezdeti költségeken.
A nagy sűrűségű polietilén (HDPE) burkolatok kiváló ellenállást biztosítanak a nedvesség behatolásával, a talaj savakkal és a mikrobiális lebomlással szemben. A HDPE nem lágyul az idő múlásával, ahogyan a PVC teszi, ami azt jelenti, hogy megőrzi eredeti mechanikai tulajdonságait több évtizedes eltemetés során – ez jelentős előny, mivel a városi kommunikációs kábelek várhatóan 20-40 évig használhatók ásatás nélkül. A PVC továbbra is elterjedt a beltéri vagy félig védett telepítéseknél alacsonyabb költsége és egyszerűbb lezárása miatt, de nem megfelelő választás a közvetlen földbe fektetett vagy vezetékes kábelekhez magas nedvességnek vagy vegyszernek kitett környezetben.
A magas rágcsálóaktivitással rendelkező területeken vagy az utak és vasutak alatti útvonalakon, ahol fokozott a mechanikai sérülés kockázata, egy további páncélréteg – jellemzően hullámos acélszalag vagy acélhuzal – kerül a külső burkolat alá. Ez a konstrukció önmagában nem teszi vízzáróvá a kábelt; a párok közötti hézagokat kitöltő elárasztó keverék minősége és folytonossága ugyanilyen kritikus. A rosszul felvitt elárasztó keverék légzsákokat hagy maga után, amelyek felfogják a nedvességet, amely hosszirányban vándorol a kábel mentén, és a szigetelési ellenállás leromlását okozza egy hosszú kábelszakaszon a burkolat egyetlen pontjától.
Általános földalatti burkolati konstrukciók összehasonlítása

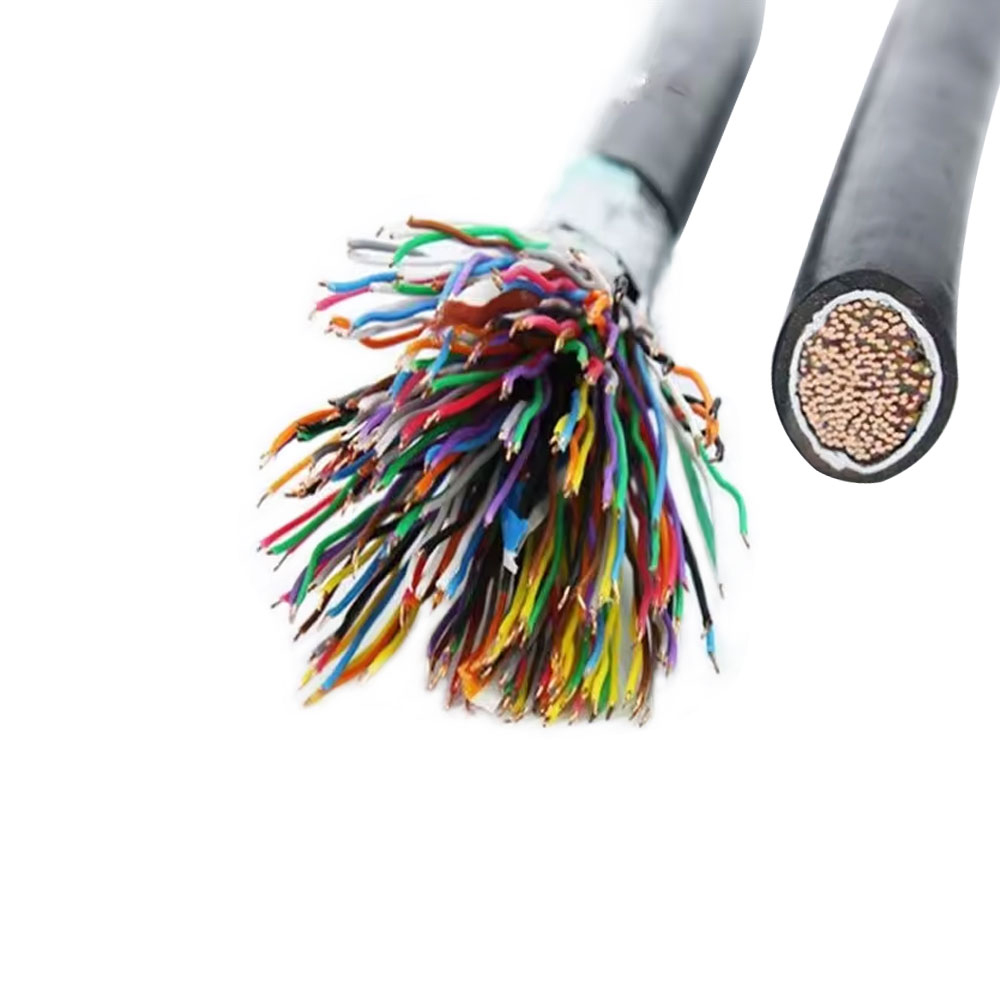

- PE egyetlen hüvely: Szabvány a csatornaszereléshez; jó nedvességállóság; nem alkalmas agresszív talajba történő közvetlen eltemetésre további védelem nélkül.

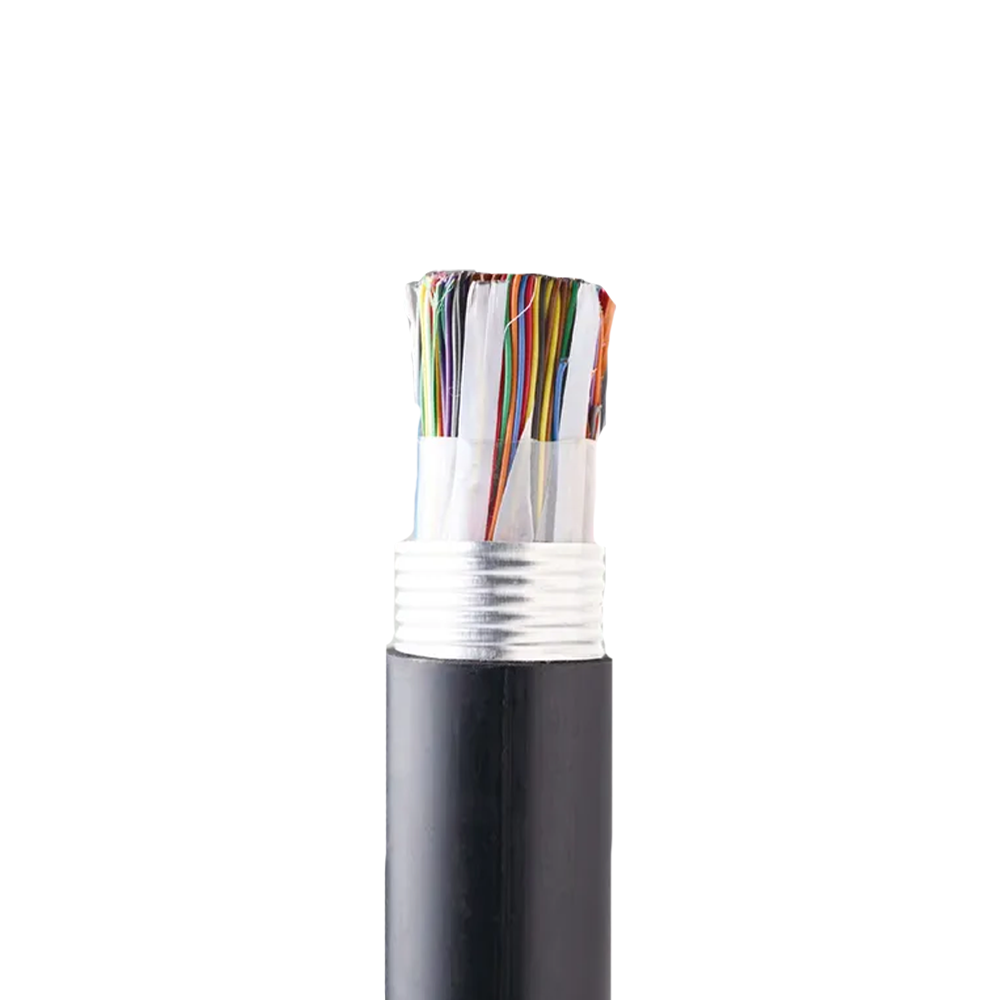

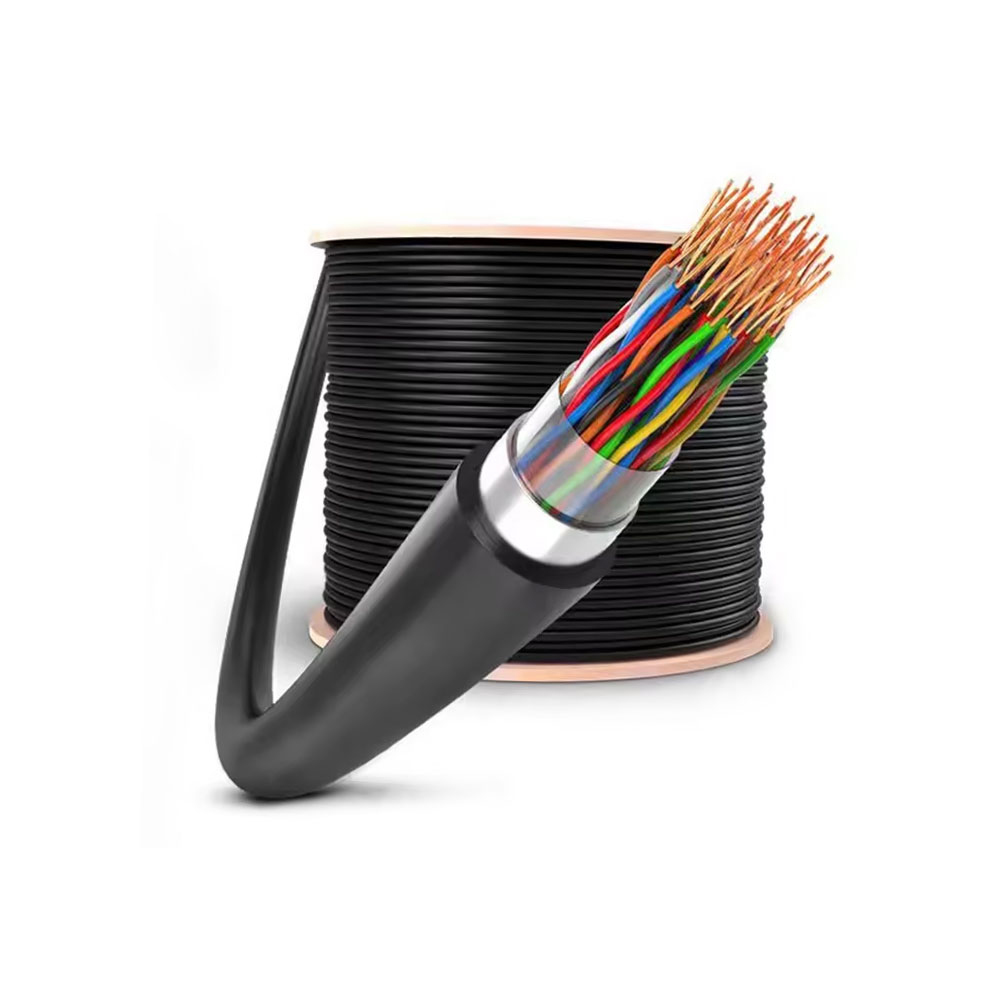

- PE hullámos acélszalag PE: Közvetlen eltemetésre alkalmas; kombinálja a mechanikai védelmet a nedvességgáttal; növeli a súlyt és csökkenti a rugalmasságot.
- PE acélhuzal páncélzat: Olyan helyeken használják, ahol húzó terhelések várhatók (meredek terep, hídcsatlakozások vagy függőleges felszállók); az egyes vezetékek védelmet és húzóerőt is biztosítanak.
- Géllel töltött (elárasztott) mag: Az elárasztó keverék kitölti a párok közötti összes légteret; nélkülözhetetlen az illesztési pont nedvességállóságához és a hosszirányú vízzáráshoz.
Áthallás kezelése nagy sűrűségű városi kábelcsomagokban
Mivel a vektorizálás és a G.fast technológia segítségével egyre több szélessávú forgalom halad át a rézpárokon, az áthallás – mind a közeli (NEXT), mind a távoli végponton (FEXT) – a páronként elérhető átviteli sebesség kötelező korlátjává válik. A hangminőségű POTS-szolgáltatáshoz tervezett és telepített városi kommunikációs kábelek gyakran olyan áthallási szintet mutatnak, amelyek hangfrekvenciákon elfogadhatóak, de erősen korlátozzák a teljesítményt 10 MHz felett. Az áthallás mögötti fizikai mechanizmusok megértése segít annak megítélésében, hogy egy meglévő kábelgyár képes-e támogatni a szélessávú bővítést, vagy le kell-e cserélni.
A többpáros kábel párok közötti áthallást elsősorban az egyes párok sodratmenetének pontossága és konzisztenciája (az egységnyi hosszonkénti csavarások száma) határozza meg. A jól gyártott városi kommunikációs kábel minden párja egyedi, gondosan ellenőrzött csavarmenettel rendelkezik, hogy minimalizálja a szomszédos párokkal való összekapcsolást. Ha a csavarodási emelkedések inkonzisztensek – akár a gyártási eltérések, akár a telepítés során bekövetkezett fizikai sérülések miatt – a párok közötti kapacitív és induktív kiegyensúlyozatlanság növekszik, ami megnöveli a zajszintet a teljes kábelkötegben. Ezért van az, hogy a kábelgyártói folyamatvezérlés a csavarás során nem csupán minőségi jelölőnégyzet, hanem közvetlen hatással van a kiépített hálózat szélessávú kapacitására.
A vektoros VDSL2 és G.fast telepítésekben a DSLAM vagy DPU (Distribution Point Unit) aktív digitális jelfeldolgozást alkalmaz, hogy megszüntesse az ugyanabban a kötőanyagcsoportban lévő párok közötti áthallást. Ez a vektorizálás csak akkor működik hatékonyan, ha a kábel áthallási csatolási jellemzői stabilak és kiszámíthatók – amihez a kábel teljes hosszában következetes fizikai felépítésre van szükség. Az eredeti párgeometriát megzavaró illesztési pontokkal rendelkező kábelek vagy azok a szakaszok, ahol a párokat hibásan újrakötegették a javítás után, áthallási anomáliákat okoznak, amelyek rontják a vektoros erősítést, és csökkentik a páronkénti átviteli sebességet a teljes csoportban. A Zhishang Cable szigorú csavarodási tűréseket tart fenn, és elektromos egyensúlytesztet végez a gyártási tételeken, hogy támogassa ezeket az igényes telepítési forgatókönyveket.
| Technology | Frekvencia tartomány | Áthallás érzékenység | Kábelkövetelmény |
|---|---|---|---|
| POTS / ISDN | 4 kHz-ig | Alacsony | Szabványos csavarási emelkedés |
| ADSL2 | 2,2 MHz-ig | Mérsékelt | Páronként szabályozott csavarmenet |
| VDSL2 (vektoros) | 17/35 MHz-ig | Magas | Feszes hangmagasság-tűrési egyensúly vizsgálata |
| G.fast | 106/212 MHz-ig | Nagyon magas | Prémium konstrukció, stabil kötőanyag-csoportosítás |
Csőtér-tervezés és kábelátmérő: egy kényszer, amelyet gyakran figyelmen kívül hagynak, amíg problémává nem válik
A városi kommunikációs infrastruktúra kiépítése évtizedekig tart, de a csatornahálózatok – a vezetékek, amelyeken keresztül a kábeleket áthúzzák – mérete az építéskor tett feltételezések alapján történik. Amikor ezek a csatornák megtelik, a kapacitás növeléséhez vagy mikroárokba kell vágni az új csatornák telepítéséhez (ez zavaró és költséges burkolt városi környezetben), vagy a nagy átmérőjű kábelek cseréjét nagyobb sűrűségű alternatívákkal. A hálózatüzemeltetők és az infrastruktúra-tervezők számára praktikus eszköz a jövőbeli kapacitás maximalizálására a kezdeti telepítés túltervezése nélkül annak megértése, hogy a kábel külső átmérője hogyan viszonyul a csatorna kitöltési arányához.
A szabványos csatornatöltési gyakorlat egyetlen kábel esetén a foglalt keresztmetszeti területet a belső csatornafelület 40–50%-ára korlátozza, és arányosan kevesebbre, ha több kábel osztozik egy csatornán. Ez a sáv nem pazarlás – figyelembe veszi a húzás során szükséges hajlító erőket, a kábel hőtágulását az élettartama során, és azt a távolságot, amely akkor szükséges, ha a kábelt a teljes útvonal kiásása nélkül ki kell cserélni. A tervezettnél csak 10%-kal nagyobb külső átmérőjű kábel lényegesen több mint 10%-kal csökkentheti a csatorna elméleti maradék kapacitását, mert a korlát a terület (az átmérő négyzetével arányos), nem pedig a lineáris méret.
A hagyományos papírszigetelésű ólomköpenyes (PILS) kábelekről a modern, PE-szigetelésű, töltött magokkal ellátott kábelekre való áttérés máris jelentősen csökkentette a kábelátmérőket az egyenértékű párok számához képest. További átmérőcsökkentés érhető el szűkebb maggeometria, a jelenlegi szabványoknak megfelelő vékonyabb szigetelési falvastagságok, valamint az optimalizált kötőszalag vagy szitaszerkezetek alkalmazásával. A korlátozott csatorna-infrastruktúrával dolgozó hálózattervezők számára az olyan gyártók kábeleinek megadása, mint például az Anhui Zhishang Cable Technology Co., Ltd., amelyek részletes méretadatokat tesznek közzé, és kompakt kivitelű változatokat kínálnak, lehetővé teszi a pontos csatornatöltési számításokat a kábelek beszerzése előtt – ahelyett, hogy a telepítés során észlelnék az eltérést.
