Hogyan határozzák meg a terepibusz-kábel elektromos paramétereit a protokoll, és miért nem helyettesíthetők szabadon
A terepibusz-kábelek nem általános, terepibusz-címkével ellátott jelkábelek – minden nagyobb terepibusz-protokoll pontos elektromos specifikációt határoz meg a fizikai réteg kábelére, és a kábel karakterisztikus impedanciája, hosszegységenkénti kapacitása és csillapítása a jelfrekvencián a protokoll átviteli modelljének teherviselő paraméterei. Az ezeknek a paramétereknek nem megfelelő kábel cseréje megváltoztatja a jelvisszaverődési viselkedést, a hálózati szegmens maximális hosszát és egyes protokollokban a csatlakoztatott eszközök megengedett számát – gyakran minden azonnali hiba nélkül, de lecsökkent zajszintekkel, amelyek elektromos zavarok esetén időszakos kommunikációs hibákként jelentkeznek.
A PROFIBUS DP, a folyamat- és gyárautomatizálásban legszélesebb körben alkalmazott terepi busz, fizikai rétegű kábelét az IEC 61158-2 szabványban és a PROFIBUS PA specifikációban határozza meg. A szabványos kábel (A típus) 100 kHz feletti frekvencián 135–165 Ω karakterisztikus impedanciát, 30 pF/m alatti kapacitást, 110 Ω/km alatti hurokellenállást és 100 kHz-nél 3 dB/100 m alatti csillapítást határoz meg. Ezek a paraméterek kölcsönösen függenek egymástól: a megfelelő impedanciájú, de túl nagy kapacitású kábel megfelelően lezárja a reflexiókat a csomóponti csatlakozásoknál, de túlzott jelromlást okoz a hosszú szegmenseken, csökkentve a tényleges maximális szegmenshosszt a szabványban meghatározott 1200 m alá. A megfelelő kapacitású, de alacsony impedanciájú kábel minden passzív csonkcsatlakozásnál visszaverődést okoz, amely az adatjelre szuperponál, növelve a hibaarányt, különösen a 12 Mbps maximális adatátviteli sebességnél.
A terepibusz-kábeleknél a karakterisztikus impedancia olyan pontosan meghatározott oka a csonkcsatlakozásokhoz kapcsolódik. A PROFIBUS vagy DeviceNet szegmensben az eszközöket a főhálózatról leágazó rövid csonkok kötik össze busz kábel . A buszkábel minden csonk csatlakozási pontján párhuzamos impedancia szakadást lát. Ha a buszkábel impedanciája a specifikáción belül van, akkor a csonk által okozott folytonossági hiány kicsi, és a visszavert jel amplitúdója a vevők zajküszöbe alatt van. Ha a buszkábel impedanciája 20%-kal a specifikáció alatt van – ami egy olcsó, nem specifikált kábel cseréjekor fordulhat elő – a visszavert amplitúdó minden csonknál arányosan növekszik, és PROFIBUS szegmensenként maximum 32 eszköz esetén a kumulált visszavert energia 12 Mb/s-on rendkívül nehéz bithibákat okozhat, amelyek nem tűnnek fel 15 Mb/s-nál a kommunikációs adatátviteli sebességnél. buszanalizátor és impedanciamérő berendezés nélkül diagnosztizálni.
Fizikai rétegű kábelek specifikációi a főbb terepibusz-protokollokban
Minden nagyobb terepibusz-protokoll külön fizikai réteg specifikációval rendelkezik, amely meghatározza a megfelelő telepítésekhez szükséges kábelkonstrukciót. Nem megfelelő kábeltípus használata – még a vizuálisan hasonlónak is látszó – nem megfelelő telepítést eredményez, amely rövid szegmenshosszon átmegy az első üzembe helyezésen, de meghiúsul a megadott maximális hálózati kiterjedésnél vagy a legrosszabb zajviszonyok mellett.
| Protokoll | Impedancia (Ω) | Maximális kapacitás (pF/m) | Maximális szegmenshossz | Kábel típusa |
| PROFIBUS DP (12 Mbps) | 135–165 | 30 | 100 m @ 12 Mbps; 1200 m @ 9,6 kbps | Árnyékolt csavart érpár (A típus) |
| PROFIBUS PA | 100 | — | 1900 m (A típus); 900 m (B típus) | Árnyékolt csavart érpár, IEC 61158-2 kompatibilis |
| DeviceNet | 120 ± 10% | — | 500 m (vastag); 100 m (vékony) | Vastag/vékony kábel integrált tápvezetékekkel |
| CANopen | 108–132 | — | 40 m @ 1 Mbps; 5000 m @ 10 kbps | Árnyékolt csavart érpár, ISO 11898-2 |
| Alapítvány Fieldbus H1 | 100 | — | 1900 m (A típus) | Árnyékolt csavart érpár, IEC 61158-2 kompatibilis |
| HART (4–20 mA átfedés) | — | — | 3000 m (tipikus hurokellenállási határ) | Árnyékolt csavart érpár; hurokellenállás kritikus |
| EtherCAT / PROFINET RT | 100 ± 15% | — | 100 m szegmensenként | Ipari Ethernet Cat5e/Cat6 (IEC 61784-5) |
A fent felsorolt szegmenshossz-korlátok nem önmagukban kábelhossz-korlátozások, hanem azt a maximális elektromos úthosszt jelentik, amelyen belül minden jelvisszaverődés, terjedési késleltetési költségkeret és csillapítási határérték egyidejűleg teljesíthető. Az adatátviteli sebességtől függő szegmenshosszúságú protokollok (PROFIBUS DP, CANopen) esetén a nagy adatátviteli sebesség határait a terjedési késleltetés határozza meg – a szegmens egyik végétől a másikig terjedő jelterjedési időnek rövidebbnek kell lennie, mint a protokoll bitperiódusa. 12 Mbps PROFIBUS DP-nél egy bitperiódus körülbelül 83 ns, és a jelterjedés a fénysebesség 66%-ának megfelelő terjedési sebességű kábelben körülbelül 8 métert fed le nanoszekundumként – nagyon kevés mozgásteret hagyva a hosszú szegmensek számára. Alacsonyabb adatátviteli sebességnél a bitperiódus elég hosszú ahhoz, hogy a terjedési késleltetés többé ne legyen korlátozó tényező, és helyette a csillapítás lesz a szegmenshossz-korlátozó paraméter.
A terjedési sebesség szerepe a terepibusz-hálózat időzítésében és hogyan befolyásolja a kábelépítés
A terjedési sebesség (VOP) – az a sebesség, amellyel a jel a kábelen áthalad a vákuumban lévő fénysebesség százalékában kifejezve – a nagy sebességű terepi busz protokollok alapvető paramétere, ahol a terjedési késleltetés határozza meg a maximális szegmenshosszt. A VOP-t teljes egészében a szigetelőanyag dielektromos állandója határozza meg: VOP = 1/√εr × 100%, ahol εr a szigetelés relatív dielektromos állandója. A polietilén szigetelésű kábel (εr ≈ 2,3) VOP-ja körülbelül 66%; egy PVC szigetelésű kábel (εr ≈ 3,5–4,5) körülbelül 47–53%-os VOP-val rendelkezik. Egy 500 ns-os terjedési késleltetési költségvetésű protokollnál a PE szigetelésű kábel maximális hossza 500 ns × 0,66 × 3 × 10⁸ m/s = körülbelül 99 méter; ugyanaz a kábel PVC szigeteléssel mindössze 71 métert tesz lehetővé – 28%-kal csökkenti a maximális szegmenshosszt a szigetelőanyag-választástól függően.
Ez az összefüggés megmagyarázza, hogy a nagysebességű protokollokhoz a terepibusz-kábel specifikációi miért követelnek meg következetesen polietilént vagy habosított PE szigetelést PVC helyett, és hogy az impedancia-specifikációnak látszó PVC-szigetelésű csavart érpárú kábel helyettesítése miért eredményez még mindig nem megfelelő telepítést a maximális szegmenshosszon. A terjedési sebesség a kábel karakterisztikus impedanciáját is befolyásolja: mivel Z₀ = √(L/C), ahol L az egységnyi hosszonkénti induktivitás, C pedig az egységnyi hosszonkénti kapacitás, és mivel a nagyobb εr növeli a C-t, miközben L-t megközelítőleg állandónak hagyja, a nagyobb dielektromos állandó szigetelés alacsonyabb karakterisztikus impedanciát és kisebb VOP-t eredményez. A 120 Ω-os (DeviceNet) specifikációra tervezett PE szigetelésű kábel nem cserélhető ki azonos fizikai méretű, de PVC szigetelésű kábelre anélkül, hogy az impedancia a specifikáció alá csökkenne – ez tovább szemlélteti, hogy a szigetelőanyag és az impedancia miért elválaszthatatlan specifikáció a terepibusz-kábeleknél.
Az ipari terepibusz-hálózatok esetében, ahol a különböző szegmensek különböző gyártók kábeleit használhatják (gyakori helyzet az utólagos telepítéseknél), a kábelszegmensek közötti VOP inkonzisztencia időzítési anomáliákat okoz. Két névlegesen azonos specifikációjú, különböző gyártóktól származó szegmens 66%-os, illetve 60%-os VOP értékkel 10%-os terjedési késleltetési különbséget vezet be, amely szegmensek közötti időzítési jitterben nyilvánul meg. Az olyan időérzékeny protokollokban, mint az EtherCAT és a PROFINET IRT (izokron valós idejű), amelyek mikroszekundumos pontossággal szinkronizálják a hálózaton elosztott órajeleket, a kábelszegmensek közötti VOP eltérések szisztematikus időzítési eltolást eredményeznek, amelyet a hálózati masternek kell kompenzálnia az üzembe helyezés során. Azok a protokollok, amelyek 20 vagy több szegmensen keresztül szubmikroszekundumos ciklusidő-pontosságot igényelnek, nem tolerálják a nagy VOP-ingadozást a hálózati master órajel-kompenzációs mechanizmusa nélkül.
DeviceNet kábel: Miért jelent egyedi specifikációs kihívásokat a táp- és jelintegráció egyetlen buszkábelben
A DeviceNet a főbb ipari terepibusz-protokollok közül megkülönböztethető abban, hogy egyetlen kábelen belül integrálja a 24 V-os egyenáramú eszközök tápellátását és a CAN-alapú adatjelzést. A vastag kábel (standard trönk kábel) öt vezetéket tartalmaz: egy CAN_H és CAN_L differenciáljelpárt (általában 18 AWG), egy tápegységpárt (általában 15 AWG a vastag kábelnél) és egy leeresztő vezetéket. Ez a többfunkciós architektúra leegyszerűsíti a telepítést azáltal, hogy kiküszöböli a külön tápkábelezést a terepi eszközökhöz, de olyan specifikációs kihívásokat vet fel, amelyek nem léteznek a csak jelet biztosító terepi busz kábeleknél.
A DeviceNet-kábel tápvezetékei egyenáramot szállítanak, amely elérheti a 8A-t a fővezetéken, így I²R hőt termelnek, amely megemeli a kábel keresztmetszetén osztozó jelpár hőmérsékletét. 8A–15 AWG rézvezetőnél a 100 méteres főkábel egyenáramú ellenállása körülbelül 2,5 W hőt termel vezetőnként – ez elegendő ahhoz, hogy a kábel belső hőmérsékletét több fokkal a környezeti hőmérséklet fölé emelje egy korlátozott hőelvezetésű kábeltálca-szerelésben. Ez a hőmérséklet-emelkedés a szigetelés hőtágulása révén befolyásolja a jelpár jellemző impedanciáját, növeli a szigetelés dielektromos veszteségét, és felgyorsítja a köpenyanyag öregedését. A DeviceNet specifikációi korlátozzák a maximális áramerősséget a fővezetékben, nem csak az elkülönített áramvezető névleges értéke alapján, hanem a jelpár teljesítményére gyakorolt kombinált hőhatás alapján – ez a szempont eltűnik a csak jelet biztosító kábeleknél, ahol nincsenek hőt termelő áramvezetők.
A tápvezetékek feszültségesése egy második megszorítás, amely a jelátviteli határtól függetlenül korlátozza a DeviceNet szegmens hosszát. A DeviceNet eszközök tápfeszültséget igényelnek egy meghatározott tartományon belül (11–25 V) az eszköz terminálján; a tápcsapon biztosított 24 V-os tápfeszültség nem eshet 11 V alá a legtávolabbi eszközön. 100 méter vastag főkábelnél (15 AWG, hurokellenállás kb. 0,22 Ω/m) 6 A-es fővonali áram esetén a feszültségesés 6 A × 0,22 Ω/m × 100 m × 2 (bemenet és visszatérés) = 26,4 V – jóval meghaladja a rendelkezésre álló tápfeszültséget. A gyakorlatban a törzsszegmens mentén bizonyos időközönként elhelyezett teljesítményleágazások, valamint a készülék szegmensenkénti maximális áramfelvételének gondos kiszámítása szükséges ahhoz, hogy a feszültség minden eszközesésnél a specifikáción belül maradjon. A DeviceNet kábelt kínáló terepibusz-kábel-beszállítóknak nemcsak a jelparamétereket (impedancia, kapacitás), hanem az egységnyi hosszonkénti ellenállást és a hőmérséklet-leértékelési görbéket is biztosítaniuk kell mind a jel-, mind a tápvezetékeknél magasabb környezeti hőmérsékleten.
Az árnyékolás földelése a terepibusz-kábeleknél és miért okoz több problémát a helytelen földelés, mint az árnyékolás hiánya
A terepibusz-kábel árnyékolásai az ipari automatizálási rendszerek leggyakrabban helytelenül alkalmazott alkatrészei közé tartoznak. Az árnyékolás célja, hogy alacsony impedanciájú utat biztosítson a közös módú interferenciaáramok számára, megakadályozva, hogy azok differenciálzajként kerüljenek a jelpárba. Ennek eléréséhez az árnyékolást úgy kell földelni, hogy ez biztosítsa ezt az utat, miközben meg kell akadályozni, hogy a földelési pontok közötti földpotenciálkülönbségek áramot vezessenek át az árnyékoláson – olyan áramok, amelyek közös módú zajként a jelre szuperponálódnak, és rontják a kommunikáció megbízhatóságát. A két követelmény közötti feszültség – földelje le az árnyékolást a zaj elterelésére, de kerülje el a zajt injektáló földhurkokat – a protokolltól és az adott zajkörnyezettől függően eltérően oldódik fel.
A PROFIBUS DP esetében a szabványos ajánlás a kábelárnyékolás egypontos földelése az egyes szegmensek vezérlőpanel végén úgy, hogy a mezővégi árnyékolást lebegve hagyják, vagy nagy impedanciájú földelő kondenzátoron keresztül csatlakoztatják. Ez az elrendezés megakadályozza, hogy 50 Hz-es földhurok áramok folyjanak át az árnyékoláson – amely a legtöbb gyártóüzemben a domináns alacsony frekvenciájú zajforrás –, miközben továbbra is magas frekvenciájú EMI-védelmet biztosít, mivel a mező végén található kapacitív földcsatlakozás alacsony impedanciát mutat a földhurok frekvenciatartománya feletti frekvenciákon. A gyakorlatban sok telepítés mindkét végén földeli az árnyékolást, ami akkor működik megfelelően, ha a szegmensben minden berendezés azonos földelési potenciállal rendelkezik. Nagy üzemekben, ahol a vezérlőterem és a távoli térelosztó doboz közötti földelési rácspotenciál 50 Hz-en 1-5 V-tal eltérhet, a mindkét végű földelés jelentős 50 Hz-es áramot vezet át az árnyékoláson, és ezekből az áramokból származó mágneses tér differenciális zajt indukál a jelpárban – pontosan azt az interferenciát, amelyet az árnyékolás meg akart akadályozni.
A PROFIBUS PA és Foundation Fieldbus H1 esetében, amelyeket az ATEX és az IECEx előírásai szerint veszélyes területeken (1. zóna és 0. zóna) való működésre terveztek, az árnyékolás földelésének egyszerre meg kell felelnie az EMC és a gyújtószikramentes biztonsági követelményeknek. Gyújtószikramentes telepítéseknél az árnyékolást csak egy ponton – a biztonságos területen – kell földelni, és a mezővégi pajzsot legalább 1 MΩ-mal el kell szigetelni a földtől, hogy az árnyékolás ne hozzon létre olyan földzárlati utat, amely meghaladhatja a gyújtószikramentes sorompó energiahatárait. Ez a földelési megkötés az IS-szabályok értelmében nem tárgyalható; A PROFIBUS PA szegmens mindkét végű árnyékolási földelése veszélyes területen érvényteleníti a telepítés gyújtószikramentes biztonsági tanúsítványát, függetlenül attól, hogy az árnyékolás földelése funkcionális EMC problémát okoz-e.

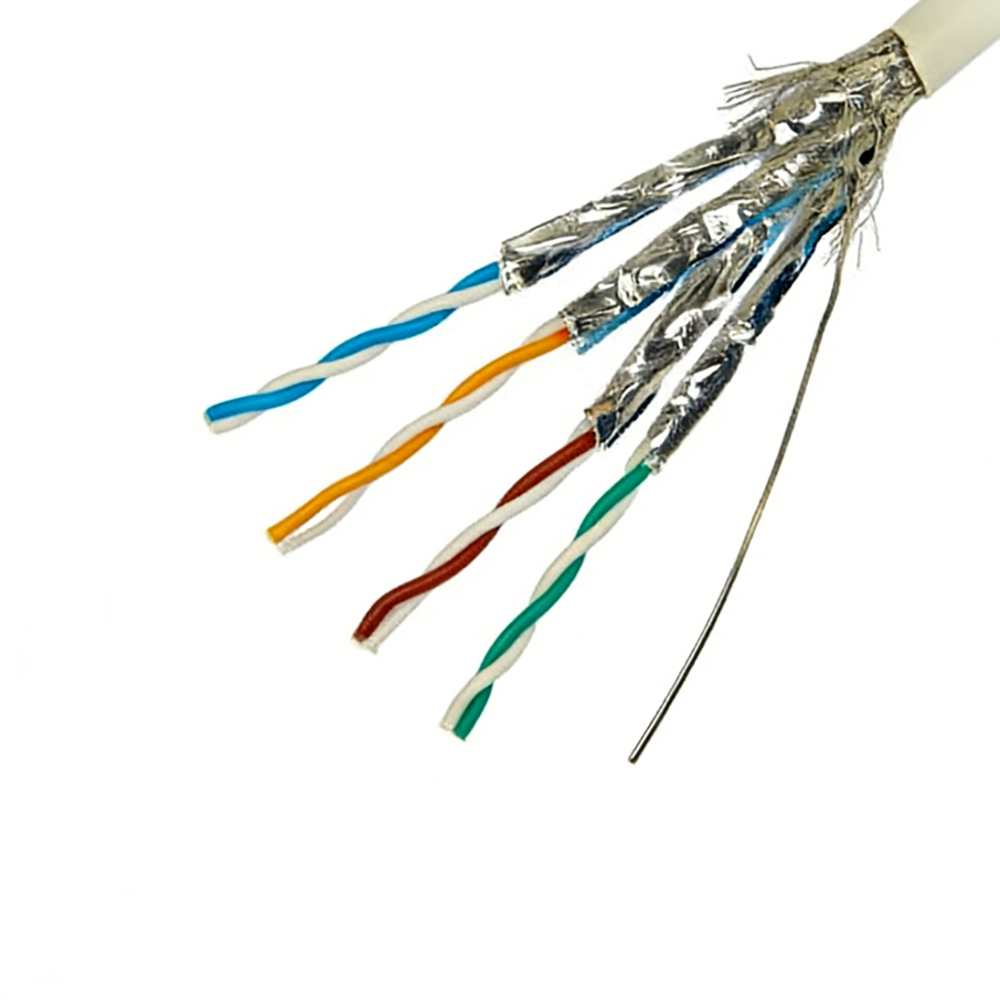

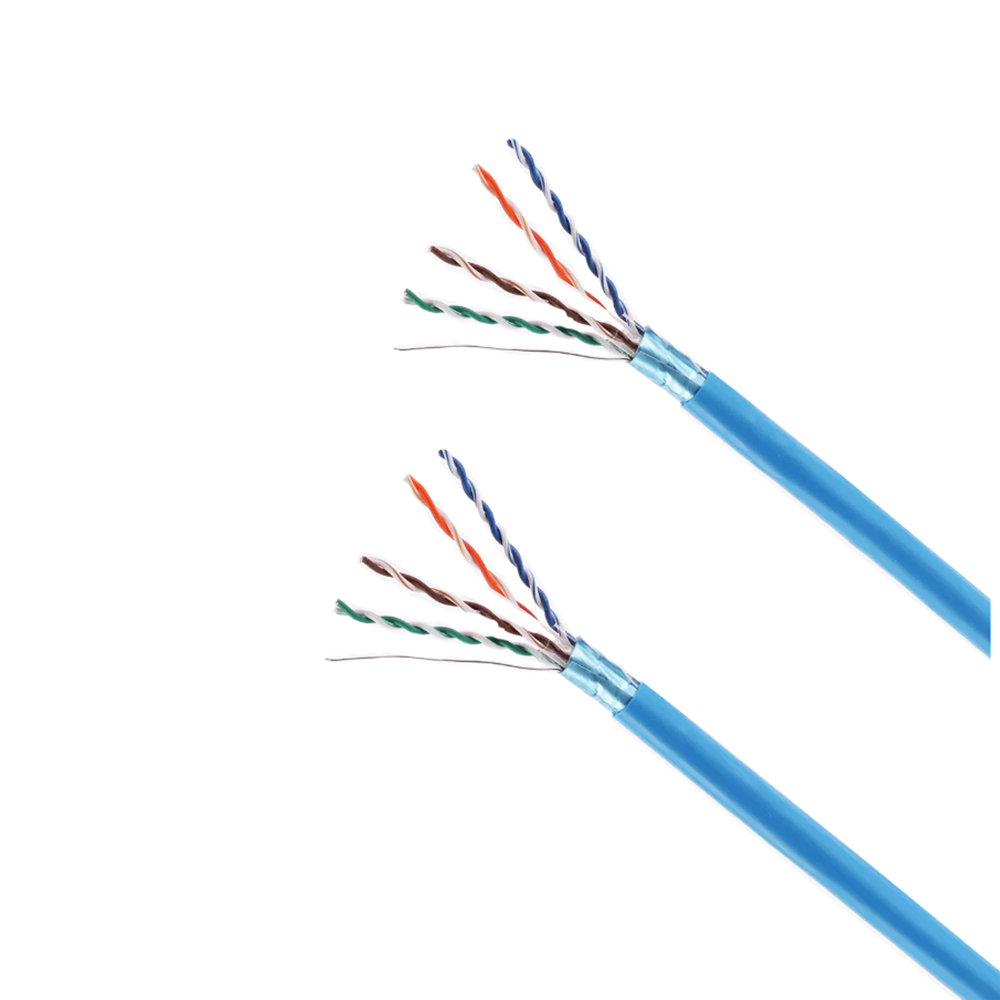

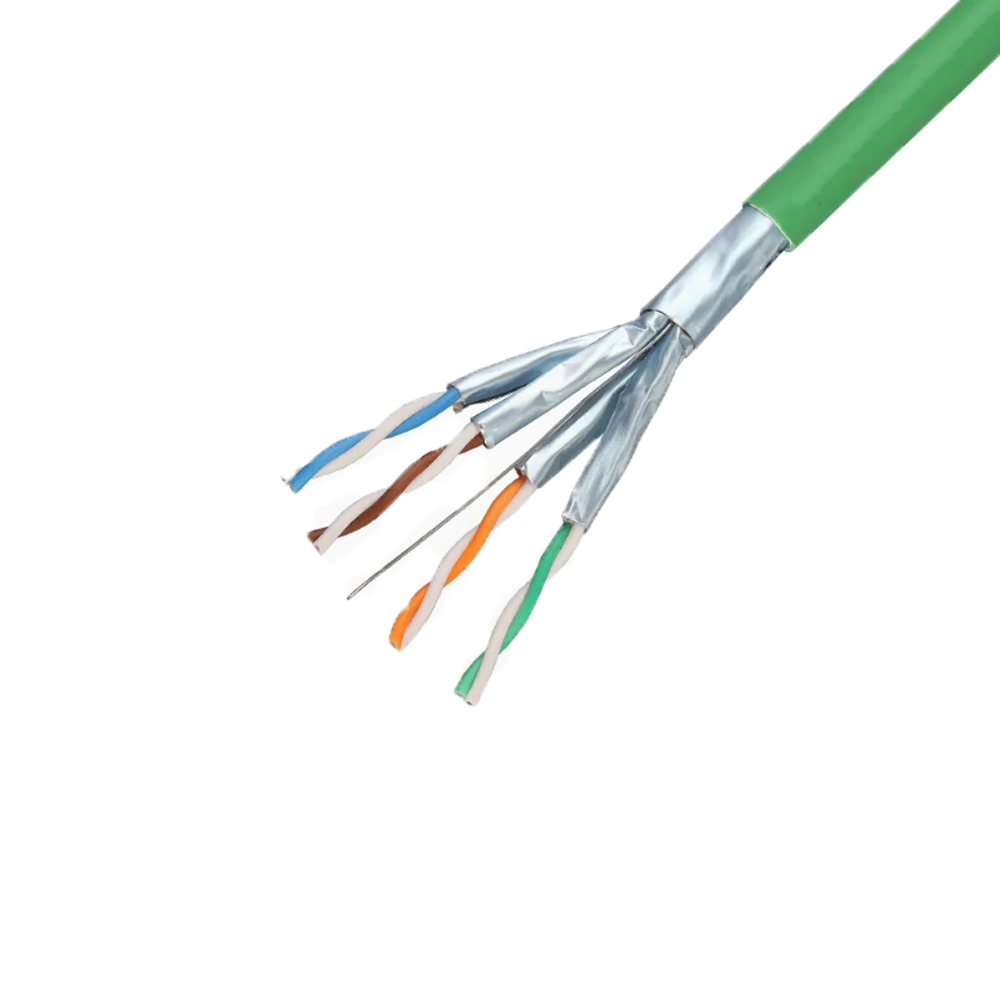

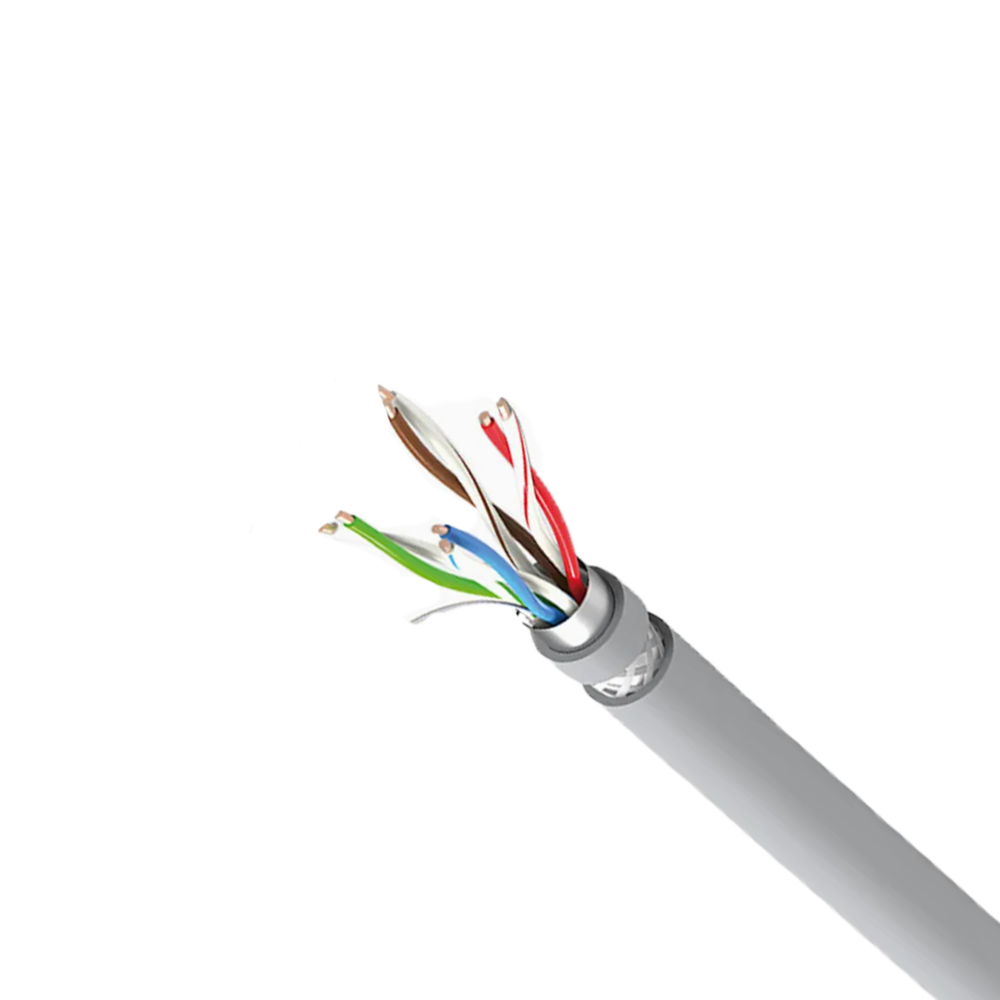

A Cat5e vagy Cat6 kábeleket használó ipari Ethernet terepi busz protokollok (EtherCAT, PROFINET) saját árnyékolási követelményekkel rendelkeznek. A szabványos strukturált kábelezési gyakorlat 360°-os árnyékolást ír elő mindkét végén EMC-besorolású RJ45 csatlakozók vagy M12 kör alakú csatlakozók használatával ipari környezetben. Mivel az Ethernet transzformátor-csatolt interfészeket használ, amelyek eleve elutasítják a közös módú interferenciát a vevőnél, az ipari Ethernet árnyékolási földelési filozófiája kevésbé kritikus, mint az RS-485 alapú terepi buszok esetében – de a csatlakozónál lévő árnyékolási végződés mechanikai minősége továbbra is fontos, mivel a nagy impedanciájú árnyékolási út nagyfrekvenciás áramkivezetést tesz lehetővé (pig). amelyek rontják a kábel EMC-teljesítményét 100 MHz felett.
Terepi busz kábellezáró ellenállások: miért van szükség rájuk, és hogyan okozzák a helytelen értékek a hálózat instabilitását
A buszlezáró ellenállások minden RS-485 alapú terepibusz-telepítés kötelező elemei – ideértve a PROFIBUS DP-t, a CANopen-t és a DeviceNet-et is –, mégis a leggyakrabban helytelenül alkalmazott vagy kihagyott elemek közé tartoznak a terepibusz-hálózati hibaelhárítási esetekben. Feladatuk a végére érő jelek energiájának elnyelése busz kábel és megakadályozzák a jelvisszaverődések visszaterjedését a jelforrás felé. A lezárás fizikájának megértése megmagyarázza, hogy a helytelen ellenállásértékek – vagy a nem végpontokon alkalmazott többszörös ellenállások – miért rontják a buszjel integritását.
Amikor egy jel az átviteli vonalon terjed, és eléri az impedancia szakadást, egy visszavert hullám keletkezik, amelynek amplitúdója arányos a reflexiós együtthatóval Γ = (Z_load − Z₀) / (Z_load Z₀). Nyitott áramkörű lezárásnál (Z_terhelés → ∞) Γ = 1, és a visszavert hullám polaritása és teljes amplitúdója megegyezik a beeső hulláméval. Rövidzárlati lezárásnál Γ = −1 és a visszavert hullám azonos amplitúdójú, de ellentétes polaritású. A kábel karakterisztikus impedanciájával (Z_load = Z₀) megegyező lezáró ellenállás Γ = 0 – nincs visszaverődés. A Z₀ = 150 Ω-os PROFIBUS DP esetén a lezáró ellenállás 150 Ω. A Z₀ = 120 Ω-os DeviceNet esetén a lezáró ellenállások 120 Ω-osak. A CANopen (szintén ISO 11898 fizikai réteg) esetében a lezárás 120 Ω a fő busz mindkét végén.
A hibás lezárási értékek következményei jelszint-specifikusak. A 20%-kal a specifikáció alatti lezáróellenállás (120 Ω a PROFIBUS-on 150 Ω helyett) Γ = (120-150)/(120 150) = -0,11 reflexiós együtthatót hoz létre, visszavert hullámot hozva létre a beeső amplitúdó 11%-ánál a beeső amplitúdó és a jelforrás között, amelyet a terminátor egyáltalán nem helyez rá. Az 5 V-os differenciális amplitúdójú PROFIBUS DP jelnél a 11%-os visszaverődés 0,55 V-os perturbációt ad hozzá, amely minden csomóponthoz egy körkésleltetési idővel érkezik az eredeti jelél után. 12 Mb/s-nál ez a késleltetés a hosszú szegmensek bitperiódusán belül van, ami a visszavert élperturbációt okozza a lefelé irányuló vevők mintavételi ablakában, és növeli a bithibaarányt. A lezárás teljes elhagyása (nyílt áramkör) teljes amplitúdójú visszaverődéseket eredményez, amelyek elég nagyok lehetnek ahhoz, hogy megsértsék a downstream vevők logikai küszöbét, és teljes kommunikációs hibát okoznak nagy adatátviteli sebesség mellett még rövid szegmenseken is.
Egy gyakran félreértett szabály az, hogy a lezáró ellenállásokat csak a fő buszkábel két fizikai végpontjára szabad felszerelni – soha nem a közbenső leágazásokra, a kivezető csatlakozásokra vagy a T-elágazási pontokra. Lezáró ellenállás felszerelése egy közbenső spur-ra párhuzamos impedanciát vezet be a földeléshez, csökkentve az effektív buszimpedanciát és minden jelátmenetnél visszaverődést generál, függetlenül az ellenállás értékétől. A PROFIBUS jelismétlőket, amelyek a jelet regenerálják és új buszszegmenst hoznak létre, a lezárás szempontjából szegmens végpontként kell kezelni – az átjátszó minden oldala külön szegmens, a szegmens végpontjain saját lezáró ellenálláspárral.
Környezetvédelmi és mechanikai besorolások a terepibusz-kábelekhez nehéz ipari létesítményekben
A panelhuzalozáshoz és könnyűipari környezetekhez tervezett szabványos terepibusz-kábelek nem alkalmasak zord üzemi környezetben történő telepítésre kifejezett környezetvédelmi minősítés nélkül. Az olajfinomítók, vegyi üzemek, élelmiszer-feldolgozó létesítmények, kültéri alállomások és a nagy vibrációjú vagy folyamatos kábelmozgású gépek olyan mechanikai és kémiai igénybevételt jelentenek, amelyet a szabványos terepibusz-kábelköpenyek és szigetelőanyagok nem képesek ellenállni a folyamatirányítási infrastruktúra elvárt 15-25 éves élettartama során. A telepítési állapotnak megfelelő környezetvédelmi besorolású terepibusz-kábelek kiválasztása ugyanolyan fontos, mint a megfelelő elektromos specifikáció kiválasztása.
Vegyszerállósági követelmények
A technológiai üzemek környezetében a terepibusz-kábelek szénhidrogének (olajok, üzemanyagok, aromás oldószerek), lúgos tisztítószerek, savak és gőz hatásának vannak kitéve – amelyek mindegyike különböző sebességgel bontja le a burkolat bizonyos anyagait. A szabványos PVC-köpenyek jól ellenállnak az alifás szénhidrogéneknek (ásványi olajok, dízelolajok), de jelentősen megduzzadnak aromás oldószerekben (toluol, xilol), és megtámadják őket a tömény savak és lúgok. A poliuretán (PUR) köpenyek kiváló ellenállást biztosítanak az olajokkal és üzemanyagokkal szemben, kiemelkedő kopásállóságot és jó alacsony hőmérsékleti rugalmasságot biztosítanak – így a terepibusz-kábelek előnyben részesített köpenyanyaga szerszámgépekben és olyan gépészeti környezetben, ahol vágófolyadékok, hidraulikaolajok és hűtőfolyadékok vannak jelen. A PUR azonban érzékeny a hidrolízisre magas páratartalmú, magas hőmérsékletű környezetben; a gőzzel tisztított élelmiszer-feldolgozó területre telepített PUR-köpenyű terepibusz-kábel az uretánkötés hidrolitikus láncszakadása következtében lebomolhat, és a köpeny 3-5 év után megrepedhet. Gőztiszta környezetben a térhálósított PE vagy polipropilén alapú köpenyvegyületek, amelyek bizonyítottan hidrolízisállóak, megfelelőbbek, annak ellenére, hogy a PUR-hoz képest kisebb kopásállóságuk.
Mechanikai tartósság mozgókábel-alkalmazásokban
A robotkarokba, vontatóláncokba vagy más, folyamatosan mozgó gépekbe telepített terepibusz-kábeleknek meg kell őrizniük elektromos paramétereiket – különösen a jellemző impedancia és jelpár kapacitás egyensúlyát – a kábel mechanikai élettartama alatt. A vezető migrációja által okozott impedanciaváltozások (a magok helyzetének eltolódása a köpenyen belül ismételt hajlítás hatására) megváltoztatják a buszlezárás feltételeit, és a korábban megfelelő hálózatban visszaverődéseket és kommunikációs hibákat okozhatnak a hosszabb szolgáltatás után. A folyamatos hajlítási alkalmazásokhoz tervezett terepibusz-kábelek 6-os osztályú finomszálú vezetékeket, hőre lágyuló elasztomer (TPE) vagy PUR köpenyeket, valamint a magvándorlást megakadályozó központi töltőanyagokkal ellátott sodrási geometriákat használnak. A minimális hajlítási sugár a folyamatos hajlítási alkalmazásoknál jellemzően a kábel külső átmérőjének 7,5–10-szerese, szemben a fix telepítésű 4-szeresével – a fix beépítési hajlítási sugár túllépése a vontatási láncban a köpeny meghasadását és a magok helyzetének eltolódását okozza 1–3 millió hajlítási cikluson belül, ami messze elmarad az ipari húzólánc alkalmazásoknál elvárt 10 milliós ciklustól.
Behatolás elleni védelem és kültéri telepítés
A kültéren vagy nedves ipari környezetben telepített terepibusz-kábeleket a csatlakoztatott berendezés IP67-es vagy IP68-as besorolásán túli vízbe merítésre való minősítéssel kell ellátni. A kábel külső köpenyének meg kell őriznie integritását UV-sugárzásnak, esőnek, –40°C és 90°C közötti hőmérséklet-ingadozásnak, valamint a háttér fölé emelkedő ózonkoncentrációnak kitéve elektromos kisülési berendezések közelében. Az UV-stabilizált fekete polietilén köpenyek meghatározott UV stabilizátor tartalommal (jellemzően HALS 0,2-0,5 tömegszázalékban kombinálva 2-3 százalékos korommal) megfelelő kültéri stabilitást biztosítanak 20 éves élettartamra. A kritikus beépítési pont az, hogy a kábel kültéri UV-ellenállása a köpeny sértetlenségétől függ – a kopás, rágcsálók által okozott támadás vagy telepítési feszültség okozta felületi sérülés, amely az alatta lévő szigetelést szabaddá teszi, tönkreteszi az UV-védelmet ezen a helyen, és gyors fotodegradációt indít el. A mechanikai sérülés kockázatával járó berendezésekben a kültéri terepibusz-kábeleknek tartalmazniuk kell egy külső védőréteget acélszalagból vagy hullámos acélpáncélt a köpeny alatt, hogy megakadályozzák az érintkezés okozta köpenykárosodást.
