S6-L-P121-3.0 szervokódoló kábel

Nagy pontosságú jelátviteli kialakítás: A belső jelmagok csavart érpárú konstrukciót használnak fémfonatos árnyékoló réteggel kombinálva, hatékonyan elnyomva a közös módú interferenciát és az elektromágneses csatolás zaját. Ez átfogó elektromágneses kompatibilitási (EMC) védelmet biztosít az alacsony és a magas frekvenciák között, biztosítva, hogy a kódoló helyzet- és sebesség-visszacsatoló jelei torzításmentesek és sértetlenek maradjanak hosszabb átviteli távolságokon is.

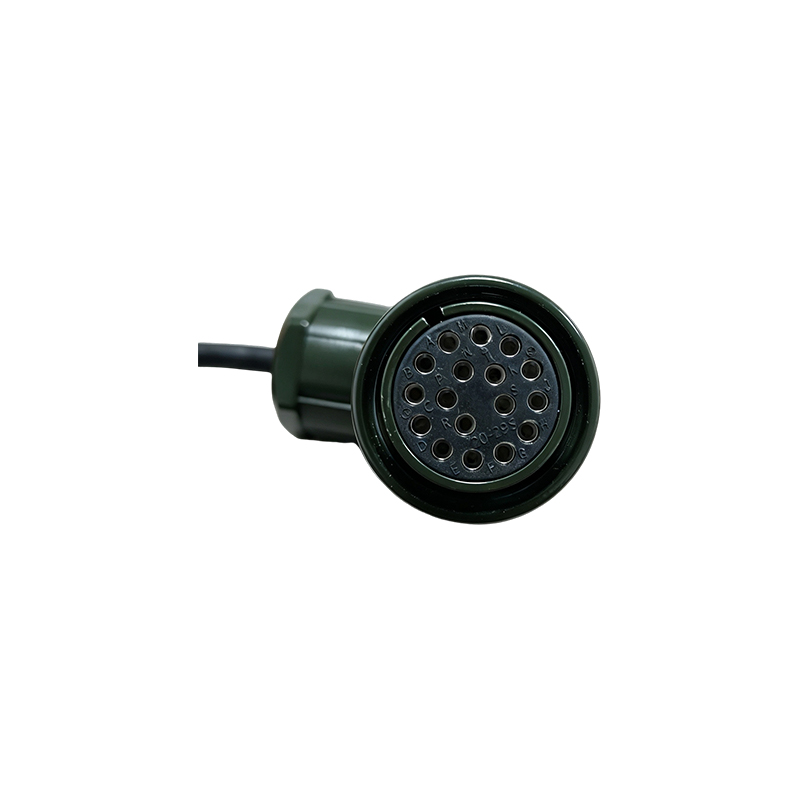

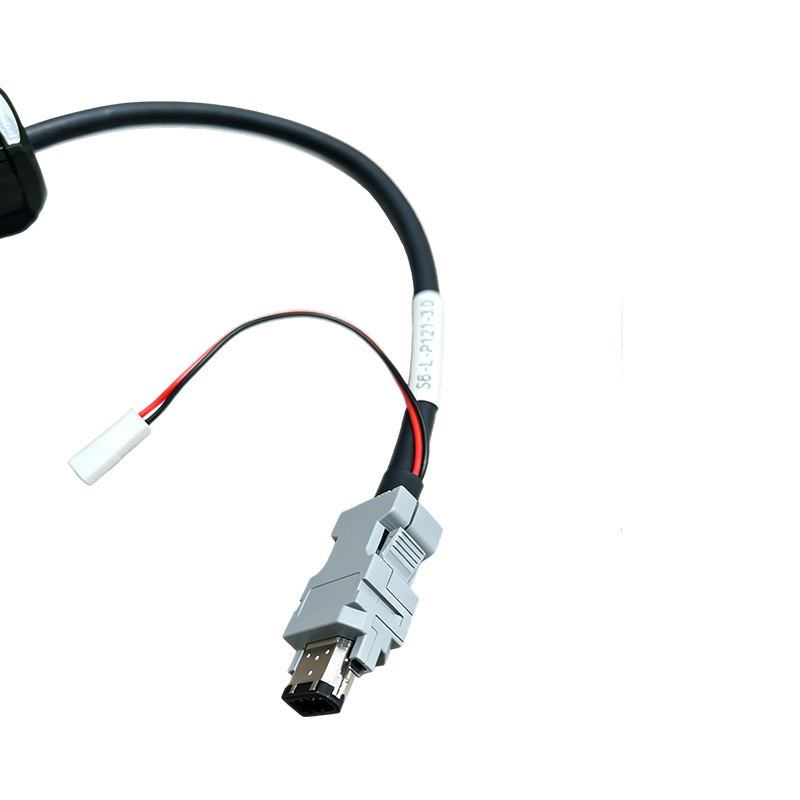

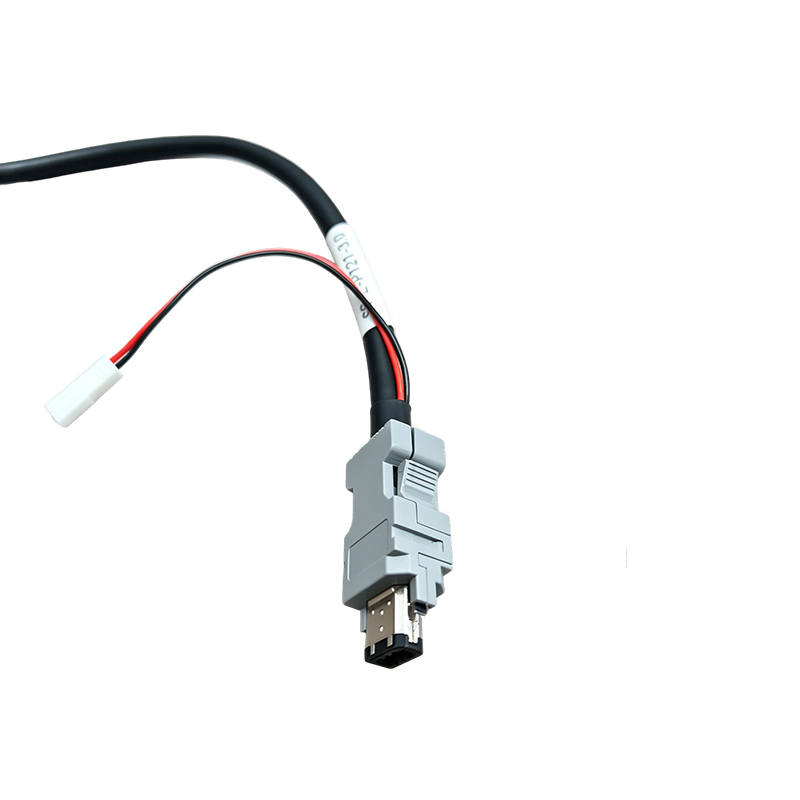

Robusztus és megbízható csatlakozási szerkezet: Az egyik vége olajzöld derékszögű kör alakú légi közlekedési csatlakozóval van felszerelve, amely szabványos 20-29S héjat használ, 17 ábécé sorrendben kulcsolt tűhelyzettel a téves behelyezés elkerülése érdekében; a présöntött fém csatlakozótest a víz- és porálló zárócsavarral és kábelbilincsel kombinálva hatékonyan ellenáll a vibrációnak és a húzófeszültségnek ipari környezetben. A másik végén egy szürke retesz típusú csatlakozó található a kényelmes behelyezés és a megbízható reteszelés érdekében, amely kompatibilis a főbb szervomeghajtó-kódoló interfészekkel.

Integrált többfunkciós kiegészítő interfész: A kábelen egy fehér 2-tűs kapocs van fenntartva, amely külön-külön vezeti el a kiegészítő tápvezetékeket, például a fék- vagy ventilátor-ellátó áramköröket, további vezetékek nélkül, javítva ezzel a több energiaigényű berendezések általános huzalozási hatékonyságát.

Időjárás- és kopásálló köpenyanyag: A külső burkolat olajálló, kopásálló PVC kompozit anyagból készül, kiváló rugalmassággal és égésgátló tulajdonságokkal, amely alkalmas tartós hajlításra és húzásra összetett ipari környezetben, például műhelyekben és gyártósorokon.

Teljes folyamat minőségi tesztelése: Minden kábelen átesik a folytonossági vizsgálaton, a szigetelési ellenállás tesztelésén és a jelfunkció tesztelésén a szállítás előtt, ezzel biztosítva a kínai 3C tanúsítás és az EU CE tanúsítási szabványainak való megfelelést, valamint biztonságos és megbízható jelátvitelt biztosítva az ügyfeleknek.

Termékértékesítési pontok

Dedikált kódolókábel szervorendszerekhez: Egyedi fejlesztésű a szervomotor-kódolók és a hajtások közötti jelcsatlakozási követelményekhez, alkalmas CNC szerszámgépekhez, ipari robotokhoz, automatizált gyártósorokhoz és más nagy pontosságú vezérlési forgatókönyvekhez.

Erős interferencia-ellenes teljesítmény: A csavart érpárral árnyékolt szerkezet alapvetően elnyomja az elektromágneses interferenciát, így ideális megoldás a kódoló visszacsatoló jeleinek megbízható továbbítására összetett elektromágneses környezetben, különösen sűrűn elhelyezett inverterekkel és szervohajtásokkal rendelkező kapcsolószekrényekben.

Nincs szükség másodlagos feldolgozásra: A terminál és a csatlakozó összeszerelése a szállítás előtt befejeződik, lehetővé téve a felhasználók számára, hogy az átvételkor közvetlenül csatlakozzanak a berendezéseikhez, professzionális elektromos utómunkálatok nélkül, csökkentve a telepítési akadályokat és a munkaerőköltségeket.

Rugalmas testreszabási szolgáltatás: A kábelhossz, a csatlakozó típusa és a terminál típusa mind testreszabható az ügyfél berendezési interfész specifikációi szerint, teljes mértékben alkalmazva a különböző márkák szervohajtási rendszereit.

Alkalmazási kör: CNC szerszámgépek kódolójának visszacsatoló vezetékezése, ipari robot csuklóhelyzet-érzékelése, szervorendszer jelátvitele automatizált gyártósorokon, precíziós pozicionálási vezérlés csomagológépekhez és jelcsatlakozások elektronikus gyártóberendezésekhez.

Különleges megjegyzések: Az árnyékoló kialakítás biztosítja a kódoló jelátviteli stabilitását; a kulcsos csatlakozószerkezet biztosítja a pontos telepítést; a burkolat olaj- és kopásállósága megfelel az ipari helyszíni feltételeknek; a termék megfelelt a kínai 3C és EU CE tanúsítványoknak; megbízható választás szervorendszerek jelkábelezésére.
