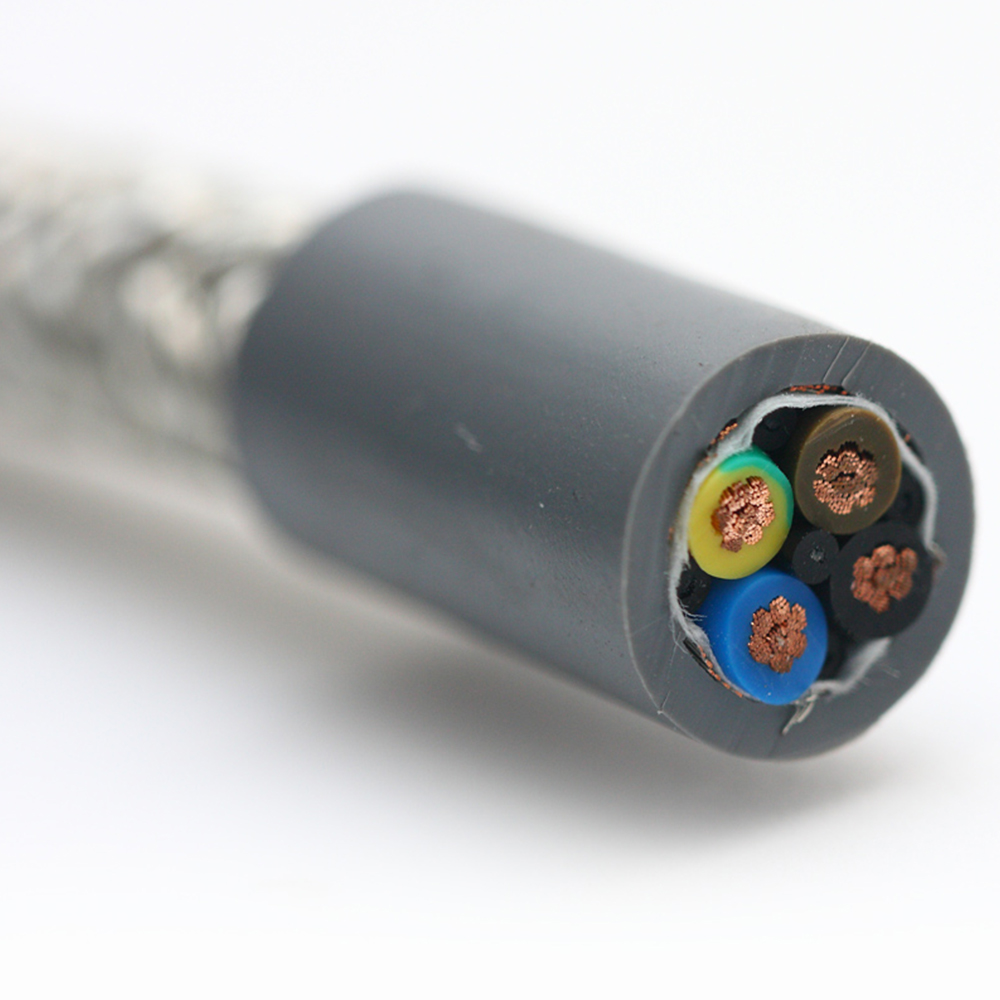

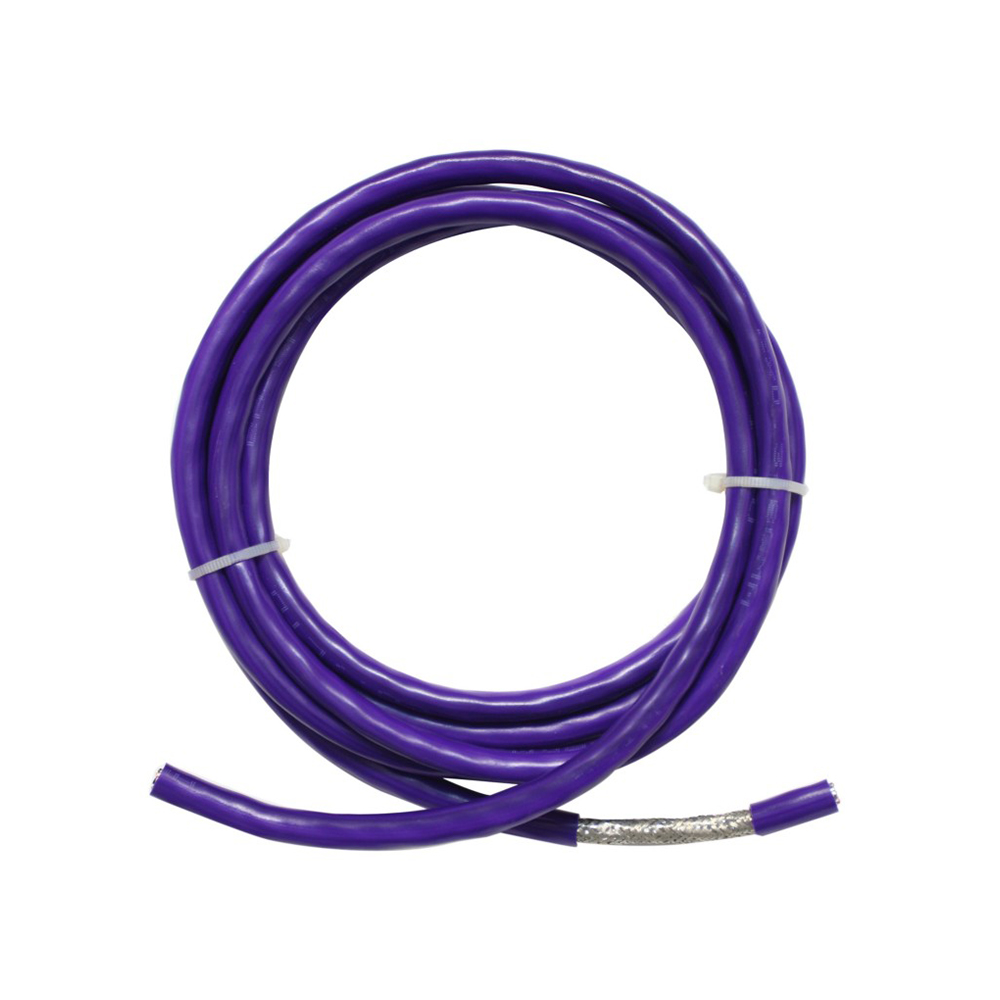

JQR-256P PUR robotkábel, teljes réz árnyékolás

JQR-256P PUR robotkábel Előnyök
Teljes réz árnyékolás Nagy teljesítmény: 100% ónozott réz fonott árnyékolás optimális elektromágneses kompatibilitást biztosít
A PUR burkolat ellenáll az extrém környezeti hatásoknak: olajálló, hidrolízisálló, kopásálló és gyenge sav-/lúgálló
Ultrarugalmas dinamikus élettartam: Optimalizált csavaró szerkezet és burkolóanyag, 20 millió hajlítási cikluson megy keresztül
Alkalmazhatóság széles hőmérsékleti tartományban: -40°C és 105°C közötti működési tartomány a legtöbb ipari forgatókönyvet lefedi
Telepítési és karbantartási előnyök: Rugalmas kialakítás az egyszerű telepítésért, teljes réz árnyékoló réteg a kényelmes és megbízható földelésért

JQR-256P PUR robotkábel értékesítési pontok
Dedikált kábel nagy interferenciás környezetekhez: Erős elektromágneses interferencia forgatókönyvekhez, például hegesztőrobotokhoz és lézervágó gépekhez tervezve
Teljes réz árnyékolás a nulla jelinterferenciához: 100% réz árnyékolás biztosítja, hogy a szervo kódoló jelei torzításmentesek maradjanak erős interferencia esetén is
Tartóssági garancia extrém munkakörülményekre: Megfelel a 20 milliós TÜV ciklus tanúsítványán, élettartama több mint háromszorosa a hagyományos robotkábelek élettartamának
Egyablakos, nagy megbízhatóságú megoldás: integrálja a tápellátást, a vezérlést és a visszacsatoló jelátvitelt, csökkentve a vezetékezés bonyolultságát
Plug-and-Play ipari szabvány: Kompatibilis a hagyományos robotmárkák eredeti kábeltartóival és csatlakozórendszereivel

JQR-256P PUR robotkábel alkalmazási köre
Hegesztő robotrendszerek: Dinamikus teljesítmény- és jelátvitel ívhegesztő és ponthegesztő robottestekhez és pozícionálókhoz
Lézeres feldolgozó berendezések: Huzalozás erős interferencia-környezetben lézervágó és lézerhegesztő gépek mozgató egységeihez
Gépjárműgyártó gyártósorok: nagy sűrűségű árnyékolt vezetékek karosszéria-hegesztő- és festősorok robotjai számára
Félvezető berendezések: precíziós jelek zavarás elleni továbbítása ostyakezelő robotokhoz és csomagolóberendezésekhez
Nagy teherbírású ipari robotok: Erő- és visszacsatoló vezetékek nagy teljesítményű robotokhoz az öntő- és kovácsoló gyártósorokon

Vezető: Ultrafinom oxigénmentes rézhuzal (6. osztály vagy magasabb), speciális sodrási eljárás a hajlítási élettartam maximalizálása érdekében. Általános keresztmetszeti tartomány: 0,25 mm² és 16 mm² között.
Szigetelés: Speciális hőre lágyuló elasztomer vagy térhálósított poliolefin, színkódolt, rendkívül rugalmas és öregedésálló.
Magfelépítés: Többmagos integráció (pl. 4, 8, 12, 19 mag stb.), beleértve:
• Villamos vezetékek (vastag)
• Vezérlő-/jelvezetékek (csavart érpár vagy csillagnégyes az áthallás csökkentése érdekében)
• Busz/visszacsatoló vonalak (pl. kódoló vezetékpárok)
Belső köpeny/töltés: Alacsony súrlódású, nagy szilárdságú TPE/PUR belső köpeny, amely biztosítja a mag helyzetét és csökkenti a belső súrlódást és a torziós feszültséget.
Árnyékoló szerkezet (alapjellemző): Teljes réz árnyékolás:
1. Pár/csoport árnyékolás: A kritikus jelpárok (pl. kódoló, busz) egymástól függetlenül alumíniumfóliával vannak árnyékolva, hogy megakadályozzák a párok közötti áthallást.
2. Általános árnyékolás: Nagy sűrűségű, ónozott rézfonatú háló, ≥85% lefedettség, amely átfogó elektromágneses árnyékolást és megbízható földelési folytonosságot biztosít. Ez a "P" utótag alapvető reprezentációja.
Külső burkolat: Kopásálló poliuretán, kiváló szakítószilárdsággal, olajállósággal (pl. IEC 60811-2-1), hidrolízisállósággal, kémiai korrózióállósággal és UV-állósággal.
Névleges feszültség: 300/500V vagy 0,6/1kV.
Tesztfeszültség: 1500V - 3500V (50Hz, 1 perc).
Hosszú távú üzemi hőmérséklet: Mobil: -5°C és 90°C között; Rögzített: -30°C és 90°C között.
Minimális hajlítási sugár: Mobil telepítés (kábeltartókban): 7,5 × D - 10 × D (D: kábel külső átmérője).
Hajlítási élettartam: >5 millió oda-vissza mozgás a kábeltartókban (a jellemzők a lökettől, sebességtől, hajlítási sugártól függenek).
Torziós teljesítmény: ellenáll ±180° és ±720°/méter közötti folyamatos csavarodásnak.  Lánggátló besorolás:** Megfelel az IEC 60332-1-2 szabványnak (vagy magasabb szinteknek, például az IEC 60332-3 szabványnak).
