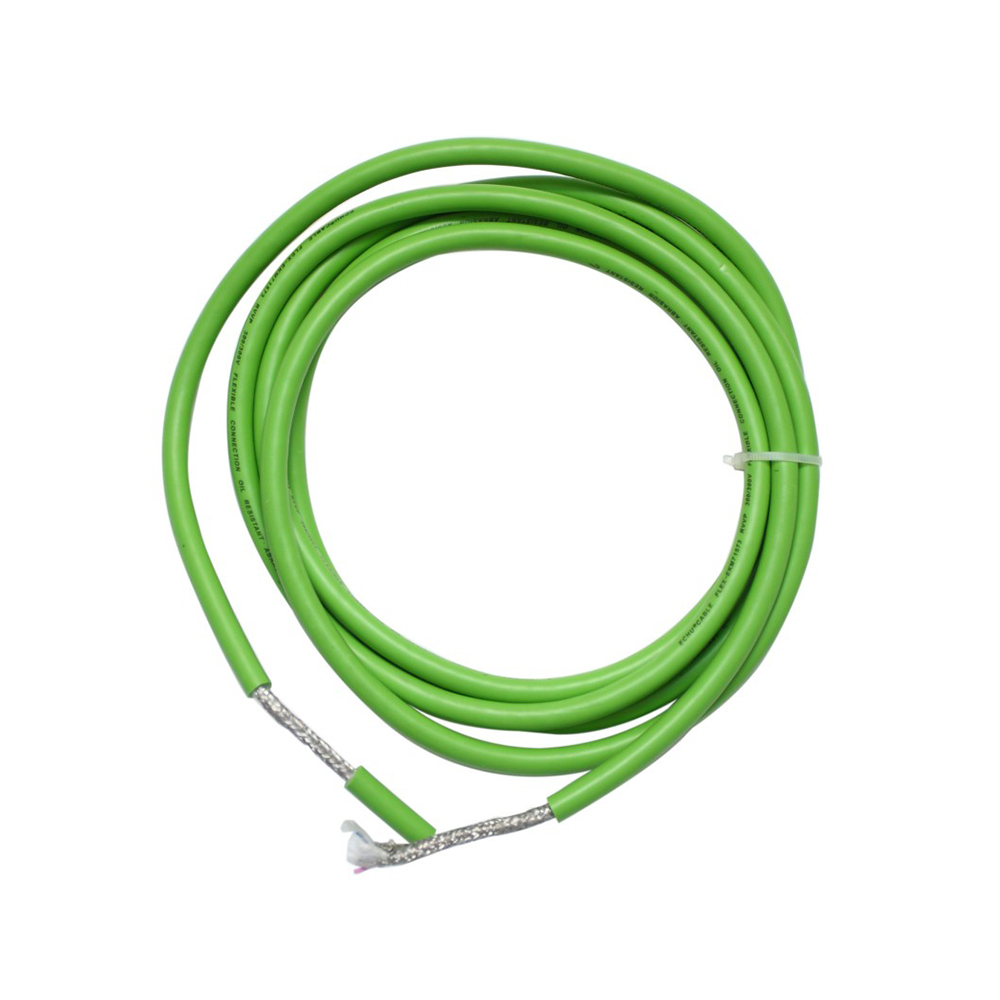

JQR-246P PVC robotkábel, teljes réz árnyékolás

Jelintegritás-biztosítás:
A réteges árnyékolás hatékonyan elszigeteli az áthallást az erősáramú vezetékek és az érzékeny vezérlő-/jelvezetékek között, megakadályozva, hogy a szervohajtásokból származó nagyfrekvenciás zaj befolyásolja a kódoló visszacsatolását vagy a busz kommunikációját, ezáltal csökkentve a hibaarányt.
Gazdaságos dinamikus tartósság:
Jó árnyékolás mellett megőrzi a PVC robotkábelek magas költséghatékonyságát és milliónyi hajlítási ciklusát, ami megfelel a legtöbb ipari automatizálási forgatókönyv szilárdsági követelményeinek.
Alapvető környezetvédelem:
A PVC köpeny alapvető védelmet nyújt az olaj, zsír, hűtőfolyadék és nedvesség ellen, kielégítve az általános ipari környezet igényeit.
Alkalmazási terület: Vegyes teljesítményű és érzékeny jelek megbízható továbbítására szolgál általános ipari automatizálási berendezésekben, ahol bizonyos elektromágneses interferencia lép fel, és a kábelnek ki kell bírnia a közepes-nagyfrekvenciás oda-vissza mozgást.
JQR-246P PVC robotkábel Előnyök
Teljes rézfonatos árnyékoló réteg: nagy sűrűségű ónozott rézhuzal fonott árnyékolást használ ≥85%-os lefedettséggel, hatékonyan elnyomja az elektromágneses interferenciát és biztosítja a robotvezérlő jelek stabil átvitelét.
Rendkívül rugalmas dinamikus kialakítás: A finoman sodrott oxigénmentes rézvezetők PVC elasztomer burkolattal kombinálva a külső átmérő ötszörösének megfelelő minimális hajlítási sugarat érik el, amely alkalmas nagyfrekvenciás forgatókönyvekre robotkötésekben.
Torziós és kopásálló szerkezet: Az optimalizált kábelmag sodródási emelkedése és szakadásálló burkolata ellenáll az ismételt csavarodásnak és súrlódásnak a robotkábeltartó rendszerekben.
Olajállóság és környezeti alkalmazkodóképesség: A PVC burkolat ellenáll az olajnak, gyenge savaknak és lúgoknak, így alkalmas összetett ipari környezetekben, például autógyártásban és elektronikai összeszerelésben.
Biztonságos és megbízható tanúsítás: UL/CE minősítéssel, az IEC 60332 szabványnak megfelelő égésgátlással, megfelel az automatizált berendezések biztonsági követelményeinek.

Termékértékesítési pontok
Speciális kábel ipari robotokhoz: Integrált átviteli megoldásokat biztosít az energiaellátáshoz, a jelekhez és a vezérléshez olyan automatizált berendezésekben, mint a hattengelyes robotok és a SCARA robotok.
Interferencia elleni jelbiztosítás: A teljes réz árnyékolású kialakítás biztosítja a szervomotor-kódoló jeleinek és a buszkommunikáció stabil és torzításmentes átvitelét erős elektromágneses környezetben.
Hosszú ciklusú dinamikus élettartam: 10 millió kábeltartó hajlítási teszten megy keresztül, alkalmas nagy intenzitású folyamatos működési forgatókönyvekre, mint például az autóipari hegesztés és anyagmozgatás.
Gazdaságos robotkábel: Optimalizálja a költségeket, miközben megfelel a dinamikus teljesítménykövetelményeknek, így költséghatékony választást kínál kis és közepes méretű automatizálási projektekhez.
Gyors cserekompatibilitás: Szabványos külső átmérő és interfész kialakítás, kompatibilis a hagyományos robotmárkák kábelcsatornáival és csatlakozóival, csökkentve a karbantartási állásidőt.

Vezető: Finom oxigénmentes rézhuzal (5. vagy 6. osztály), speciálisan sodrott. Keresztmetszeti tartomány: 0,25 mm² – 16 mm² (általános).
Szigetelés: Speciális rugalmas PVC vagy elasztomer, színkóddal.
Magfelépítés: Többmagos integráció (pl. 4, 8, 12, 19 mag stb.), beleértve:
• Villamos vezetékek
• Vezérlő-/jelvezetékek (általában csavart érpárok a belső áthallás csökkentése érdekében)
• Busz/visszacsatoló vonalak (pl. kódolópárok)
Belső köpeny/töltés: Rugalmas PVC vagy töltőpamut, rögzíti a magokat és csökkenti a belső súrlódást.
Árnyékoló szerkezet (alapjellemző): Teljes réz árnyékolás:
1. Páros árnyékolás: A kritikus jelpárok (pl. kódolók, kommunikációs buszok) független alumíniumfólia árnyékolást használhatnak.
2. Átfogó árnyékolás: Nagy sűrűségű ónozott rézfonott háló, lefedettség ≥80%, átfogó elektromágneses árnyékolást és megbízható földelést biztosít.
Külső burkolat: módosított polivinil-klorid, jó rugalmassággal, kopásállósággal, olajállósággal (IEC 60811-2-1) és UV-állósággal. Általában szürke vagy fekete.
Névleges feszültség: 300/500V vagy 0,6/1kV.
Tesztfeszültség: 1500 V és 3000 V között (50 Hz, 1 perc).
Hosszú távú üzemi hőmérséklet: Mobil: -5°C és 70°C között; Rögzített: -15°C és 70°C között.
Minimális hajlítási sugár: Mobil telepítés (kábeltartókban): 7,5 × D - 10 × D (D: kábel külső átmérője).
Hajlítási élettartam: >2 millió és 5 millió közötti oda-vissza mozgás a kábeltartókban.
Torziós teljesítmény: ellenáll ±180°/méter folyamatos csavarodásnak.
Lángálló besorolás: Megfelel az IEC 60332-1-2. előírásainak
