A lapos kábelek átfogó bemutatása

I. Definíció és alapvető jellemzők

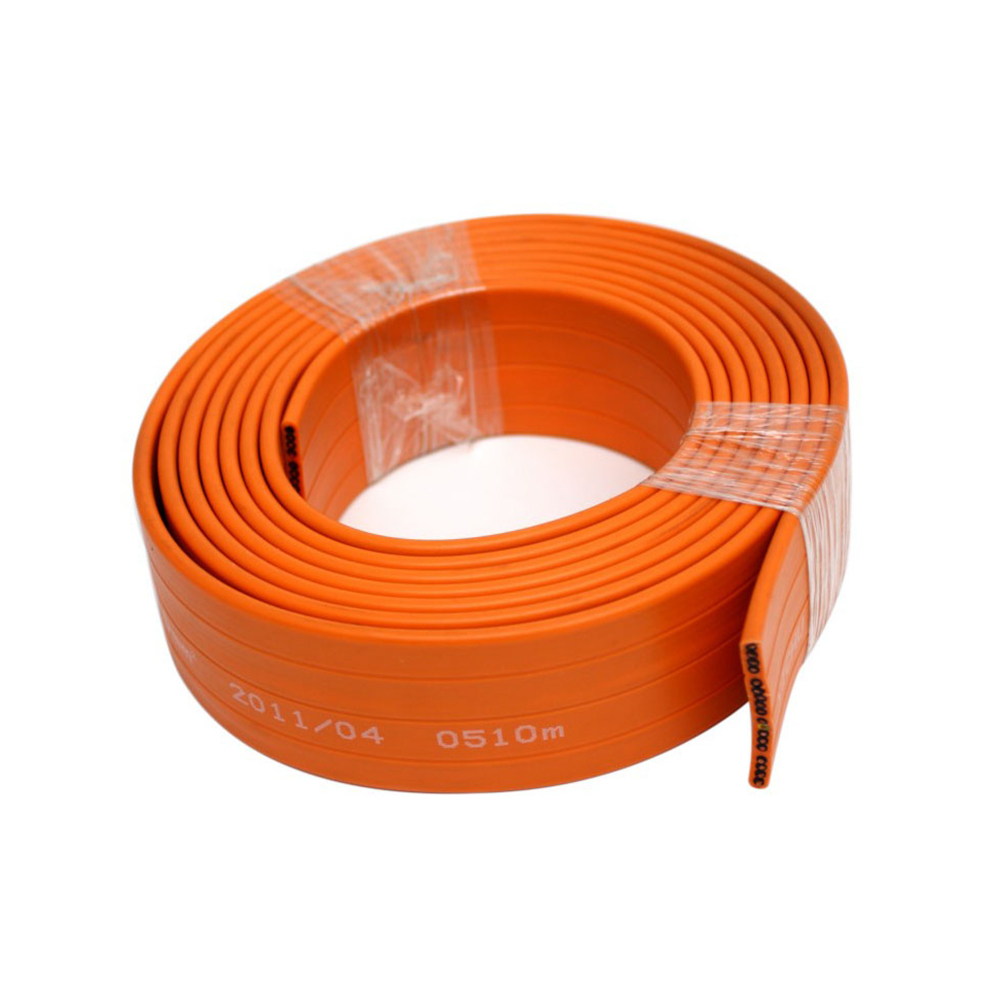

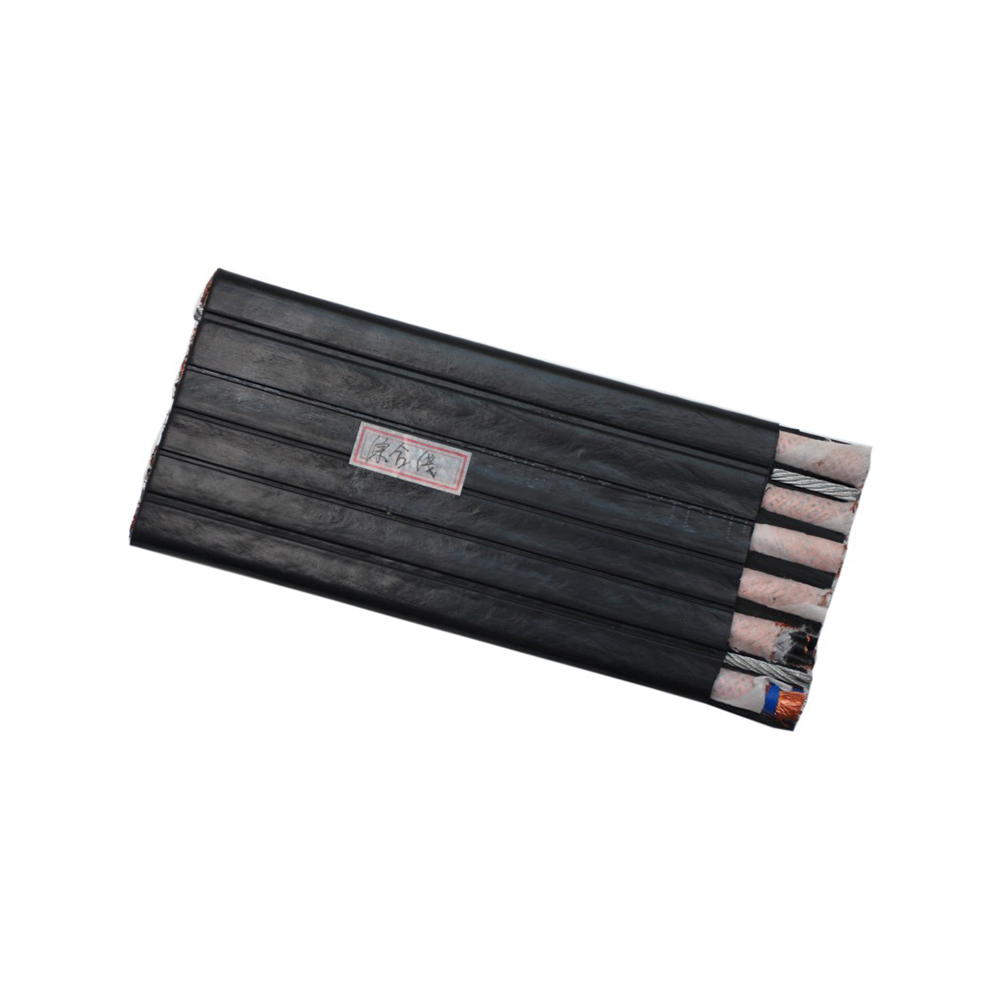

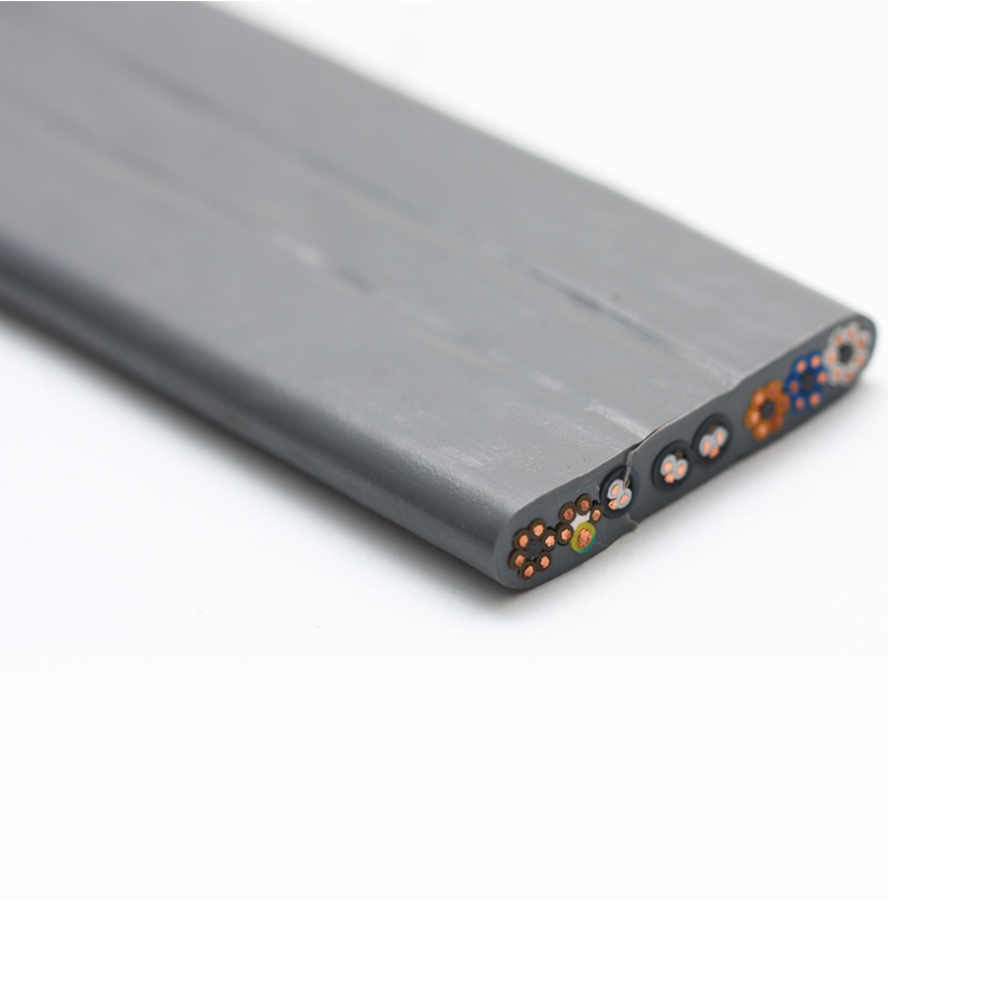

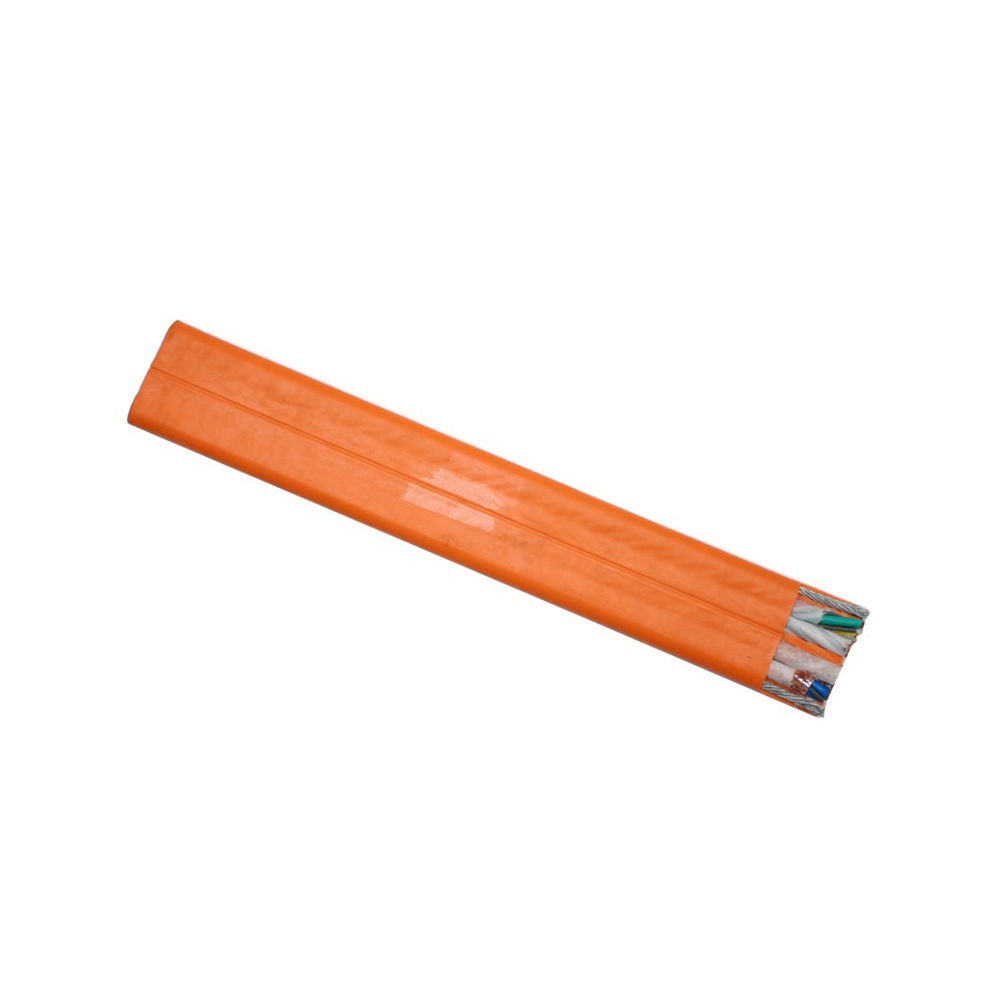

A lapos kábelek olyan kábelek, amelyek vezetékei párhuzamosan vannak elhelyezve egy lapos szerkezeten belül, és jellemzően 4:1-nél nagyobb szélesség-vastagság arányt mutatnak. Ez az egyedi kialakítás határozott előnyöket biztosít a korlátozott helyigényű alkalmazásokban.

Alapvető jellemzők:
Lapos felépítés: Minden vezeték párhuzamosan van elhelyezve egy síkban, a kerek kábelekhez képest jelentősen kisebb vastagsággal.
Magas helykihasználás: Felületekhez szorosan felszerelhető, beépítési helyet takarít meg.
Kiváló rugalmasság: Kis hajlítási sugárral keresztmetszeti irányban hajlítható.
Könnyű telepítés: A vezetők csavarás nélkül illeszkednek a csatlakozótűkkel.
Jó hőelvezetés: A lapos szerkezet növeli a felületet a hőelvezetéshez.

II. Fő típusok és alkalmazási forgatókönyvek
Belső csatlakozások elektronikus eszközökben: jelátvitel olyan eszközökben, mint a számítógépek alaplapja, nyomtatója és szkennere.
Orvosi berendezések csatlakozásai: Kompakt vezetékek monitorokon, ultrahangos készülékeken és röntgenkészülékeken belül.
Automatizálási berendezések: Robotok, CNC gépek és félvezető berendezések mozgó alkatrészeinek csatlakozásai.
Szállítás: Kábelköteg autókhoz, repüléselektronikához és belső vezetékek vasúti tranzitjárművekhez.
Háztartási gépek: Vezérlőpult csatlakozások mosógépekben, klímaberendezésekben, hűtőszekrényekben stb.
LED-es világítási rendszerek: Világítócsíkok és belső vezetékek csatlakozásai reklámvilágítódobozokban.
Teszt- és mérőberendezések: szondacsatlakozások és nagy sűrűségű jelátvitel a műszereken belül.

III. Kulcsfontosságú gyártási folyamatvezérlők
Vezetékelőkészítés: Finomított rezet vagy rézötvözeteket használ, kerek vagy lapos téglalap alakú vezetőkkel. A nagyfrekvenciás alkalmazásokhoz a vezetőket ónozáson vagy ezüstözötten végzik.
Szigetelés kezelés: Az anyagok közé tartozik a PVC, PET, PI vagy fluoroplasztika. A szigetelés vastagságának egyenletessége ±0,01 mm-en belül szabályozható.
Párhuzamos elrendezés: A precíziós vezetőkerekek párhuzamosan helyezik el a szigetelt magokat, ±0,05 mm-en belüli távolságtűréssel.
Ragasztás és rögzítés: A párhuzamos magokat hősajtolással vagy ragasztással egységes szerkezetbe rögzítik. A ragasztási szilárdság biztosítja, hogy a használat során ne leváljon el.
Árnyékoló kezelés: Alumínium fólia vagy rézhálós árnyékoló rétegek hozzáadása igény szerint 95%-ot meghaladó fedettséggel.
Külső burkolat: Extrudált PVC, poliuretán vagy szilikongumi köpeny egyenletes vastagsággal és sima élekkel.
Minőségellenőrzés: 100%-os vezetési és szigetelési feszültségellenőrzés. A nagyfrekvenciás kábelek karakterisztikus impedancia vizsgálaton is átesnek.

IV. Részletes alapvető előnyök
Helytakarékos előny: A lapos szerkezet lehetővé teszi több vezeték elrendezését korlátozott vastagságú térben, ami 30-50%-kal javítja a helykihasználást a kerek kábelekhez képest.
Telepítési kényelem Előny: A párhuzamos vezetők könnyen illeszkednek a csatlakozókhoz, csökkentve a telepítési időt. Szalaggal vagy klipekkel közvetlenül rögzíthető, így nincs szükség speciális rögzítésekre.
Rugalmasság és tartósság Előnyök: Ellenáll az ismételt hajlításnak, minimális hajlítási sugárral a vastagság ötszörösére. A speciálisan tervezett lapos kábelek hajlítási élettartama meghaladja az 1 millió ciklust.
Elektromos teljesítmény előnye: A párhuzamos szerkezet csökkenti a vezető induktivitását, így előnyös a nagyfrekvenciás jelátvitel. Az egyenletes vezetéktávolság stabil karakterisztikus impedanciát biztosít.
Hőelvezetési előny: A lapos szerkezet megnöveli a hőelvezetési felületet, ami nagyobb áramterhelést tesz lehetővé. Az áramvezető képesség 10-20%-kal nagyobb, mint az azonos keresztmetszetű kerek kábeleké.
Költséghatékonysági előny: Alacsonyabb összköltség a megtakarított telepítési helynek és időnek köszönhetően. Magas anyagfelhasználás és minimális gyártási hulladék.
Megbízhatóság Előny: A stabil szerkezet csökkenti a vezetékek közötti relatív elmozdulás kockázatát. Az egyenletes feszültségeloszlás a szigetelőrétegen csökkenti a részleges kisülés kockázatát.
Szabványosítási előny: Megfelel az olyan nemzetközi szabványoknak, mint az UL, CSA és VDE. Egyes modellek az iparág-specifikus előírásokat követik.

VI. Technológiai innovációs irányok
Ultravékony fejlesztés: 0,5 mm alatti vastagságú ultravékony lapos kábelek fejlesztése a hordható eszközök igényeinek kielégítésére.
Nagy sűrűségű integráció: A teljesítmény, a jelek, az optikai szálak és más átviteli közegek integrálása egyetlen lapos kábelen belül.
Rugalmas áramkör-integráció: A lapos kábelek és a rugalmas nyomtatott áramkörök kombinálása összetettebb kapcsolódási funkciók elérése érdekében.
Környezetbarát anyagok alkalmazása: Újrahasznosítható, biológiailag lebomló és környezetbarát szigetelőanyagok használata.
Intelligens lapos kábelek: Érzékelők integrálása a hőmérséklet, nyúlás és egyéb paraméterek valós idejű monitorozására.

A lapos kábelek egyedülálló szerkezeti előnyeik miatt pótolhatatlan szerepet játszanak a szűkös és nagy sűrűségű huzalozási alkalmazásokban. Ahogy az elektronikai eszközök folyamatosan fejlődnek a miniatürizálás és a könnyű kialakítás felé, a lapos kábelek alkalmazási köre tovább bővül, és a műszaki követelmények tovább emelkednek. A megfelelő lapos kábel kiválasztása megköveteli az elektromos teljesítmény, a mechanikai tulajdonságok, a környezeti alkalmazkodóképesség, a telepítési követelmények és egyéb tényezők átfogó figyelembevételét.
