Hogyan szabályozza a csavart érpár geometria az áthallást a kommunikációs kábelekben?
Az alapvető zajelhárító mechanizmus csavart érpárban kommunikációs vezeték nem maga a csavarás önmagában – ez a csavarodási geometria konzisztenciája a kábel teljes hosszában. Az egyes párok csavarás fektetési hossza (egy teljes 360°-os csavaráshoz szükséges távolság) határozza meg azt a frekvenciát, amelynél a pár a leghatékonyabban szünteti meg a közös módú interferenciát. Ha egy pár külső elektromágneses térnek van kitéve, akkor az egyik félcsavar indukált feszültsége egyenlő és ellentétes a szomszédos félcsavar indukált feszültségével, és a kettő érvénytelenít. Ez a törlés csak akkor hatásos, ha a fektetési hossz egyenletes; a fektetési hossz eltérései olyan pontokat hoznak létre, ahol a törlés nem teljes, lehetővé téve, hogy a maradék zaj differenciális jel interferenciaként jelenjen meg.
Több párban kommunikációs kábelek , a különböző párokhoz különböző lay-hosszok vannak hozzárendelve, hogy csökkentsék a párok közötti áthallást – a jelenergia csatolását az egyik párról a szomszédos párra. Ha két párnak azonos fektetési hossza lenne, akkor a kölcsönös induktív és kapacitív csatolásuk maximalizált és koherens lenne, erős áthallást eredményezve a kábel teljes hosszában. Különféle fektetési hosszok hozzárendelésével (például 12 mm, 16 mm, 20 mm és 26 mm egy négypáros kábelben) a két pár közötti csatolás részben megszűnik, mivel a köztük lévő relatív fázis folyamatosan forog a kábel hossza mentén. Ez az elv az oka annak, hogy egy sérült érpár egyszerű újracsavarása a helyszíni javítás során – anélkül, hogy megismételné az eredeti fektetési hosszt és konzisztenciát – rontja a javított szegmens áthallási teljesítményét a gyárilag gyártott kábelhez képest.
A sodrott érpár egyensúlya – a két vezető elektromosan szimmetrikus mértéke – különálló, de összefüggő paraméter. A kiegyensúlyozatlanság miatt a differenciáljel egy része közös módúvá alakul, és fordítva, ezt a jelenséget üzemmód-átalakításnak nevezik. A nagysebességű adatalkalmazásokban az üzemmód-konverzió visszatérési veszteséget és beillesztési veszteséget okoz, amelyet nem lehet kijavítani a vevőnél történő kiegyenlítéssel. A magas páregyensúly eléréséhez a gyári gyártási szakaszban szigorúan ellenőrizni kell a vezeték átmérőjének konzisztenciáját, a szigetelés falának excentricitását (a szigetelésnek a vezető középpontjában lévő mértékét) és a szigetelés dielektromos tulajdonságait. A szigetelőfal, amelynek vastagsága több mint ±0,02 mm-rel változik a vezető kerülete mentén, mérhető páros kiegyensúlyozatlanságot okoz 100 MHz feletti frekvenciákon.
Kategória-besorolási különbségek az adatkábelekben és az egyes sávszélesség-küszöbök tényleges igénye
Az Ethernet-kábel kategóriáit (Cat5e, Cat6, Cat6A, Cat7, Cat8) az átviteli teljesítményük határozza meg egy meghatározott sávszélességig, és a kategória minden egyes lépése specifikus konstrukciós változtatásokkal jár – nem pusztán ugyanazon kialakítás szigorúbb tűréshatárával. Az egyes szinteken bekövetkező változások megértése segít a beszerzési csapatoknak annak megítélésében, hogy egy adott alkalmazáshoz valóban szükség van-e magasabb kategóriára, vagy azt konzervatív módon, mérnöki indoklás nélkül határozzák meg.
| Kategória | Sávszélesség | Max adatátviteli sebesség | Főbb konstrukciós különbség | Szabványos |
| Cat5e | 100 MHz | 1 Gbps | Szigorúbb NEXT határok a Cat5-höz képest; nincs szükség spline-elválasztóra | TIA-568-C.2 / IEC 61156-5 |
| Cat6 | 250 MHz | 1 Gbps / 10 Gbps (≤55 m) | A keresztkitöltő spline párokat választ el; nagyobb külső átmérőjű (~6,2 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat6A | 500 MHz | 10 Gbps (100 m) | Meg kell felelnie az Alien Crosstalk (AXT) határértékeinek; árnyékolt vagy nagyobb OD UTP (~8 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat7 | 600 MHz | 10 Gbps (100 m) | Egyedi páros árnyékolás (FTP/SSTP) kötelező; GG45 vagy TERA csatlakozó szükséges | ISO/IEC 11801 F osztály |
| Cat8 | 2000 MHz | 25/40 Gbps (30 m) | S/FTP konstrukció kötelező; adatközponti rack tetején történő használatra tervezték | TIA-568-C.2-1 / ISO/IEC 11801-3 |
Az egyik konstrukciós részlet, amely jelentősen befolyásolja a helyszíni telepítést, a Cat6-nál bevezetett keresztkitöltő spline. Ez a műanyag X-alakú elválasztó a kábelmag mentén fut, és fizikailag elszigeteli mind a négy csavart érpárt a saját kvadránsában, csökkentve a pár-pár közötti kapacitív csatolást. A spline szükséges a Cat6 250 MHz-es NEXT határértékeinek eléréséhez, de növeli a kábel átmérőjét és merevségét, csökkenti a hajlítási rugalmasságot a Cat5e-hez képest, és olyan kompatibilis lezáróeszközöket igényel, amelyek megfelelően elhelyezhetik a párokat a spline körül egy RJ45 dugóban vagy trapézkő jackben. Azok a telepítők, akik alábecsülik ezt a merevségi különbséget, gyakran olyan telepítési sérüléseket okoznak – megtört vezetékek, túlhajlított érpárok a végpontokon –, amelyek átmennek a szemrevételezésen, de a beillesztési veszteség és a visszatérési veszteség paramétereit a Cat6 küszöbérték alá csökkentik.
A Cat6A egy további teljesítményparamétert vezet be, amely hiányzik az alacsonyabb kategóriákból: az Alien Crosstalk (AXT), amely a jelcsatolást méri a kötegben lévő szomszédos kábelek között, nem pedig egy kábelen belüli párok között. Az AXT határértékeinek teljesítéséhez vagy árnyékolt konstrukcióra (S/FTP vagy F/UTP), vagy lényegesen nagyobb árnyékolatlan kábel átmérőre van szükség, ami növeli a kábelek közötti fizikai távolságot. Ez az oka annak, hogy az árnyékolatlan Cat6A kábelek külső átmérője 7,5–8,5 mm, míg a Cat6 esetében 5,5–6,2 mm – a nagyobb átmérő az AXT-megfelelőség árnyékolás nélküli mechanikai eszköze.
Jelcsillapítás a kommunikációs kábelekben: kiváltó okok és hogyan szabályozzák a gyártók
A kommunikációs kábelben a beillesztési veszteség (csillapítás) nem egyetlen jelenség, hanem három, fizikailag elkülönülő veszteségi mechanizmus összessége, amelyek mindegyike eltérően reagál a vezető méretének, szigetelőanyagának és működési frekvenciájának változásaira. Az egyes közreműködők megértése lehetővé teszi a kábeltervezők számára, hogy célzott fejlesztéseket hajtsanak végre, ahelyett, hogy egyszerűen növelnék a vezeték keresztmetszetét – ami növeli a költségeket, a súlyt és a kábelátmérőt, miközben csak részben oldja meg a problémát.
Vezető (ohmikus) veszteség
Az egyenáramú ellenállás vesztesége alacsony frekvenciákon dominál, és a vezeték keresztmetszetének növekedésével csökken. Magasabb frekvenciákon a skin-effektus a vezető egyre vékonyabb felületi rétegébe koncentrálja az áramáramlást, hatékonyan csökkentve a vezető keresztmetszetet és növelve az ellenállást a DC értéke fölé. 100 MHz-en a borítás mélysége a rézben körülbelül 6,6 μm – ami azt jelenti, hogy egy tipikus 0,5 mm átmérőjű vezető esetében az áram több mint 95%-a egy vékony, gyűrű alakú területen folyik a vezető felülete közelében. Ezért számít a vezetőfelület minősége a nagyfrekvenciás kommunikációs kábeleknél: a felületi érdesség a héjmélység skáláján (oxidáció, marónyomok, felületi szennyeződések) további ellenállást hoz létre, amely az egyenáramú ellenállás mérésénél nincs jelen. A nagyfrekvenciás kommunikációs vezetékek gyártói meghatározzák a vezetőfelület minőségét, és finomszemcsés húzószerszám-szekvenciákat alkalmaznak, amelyek minimalizálják a végső vezeték felületi érdességét.
Dielektromos veszteség
A dielektromos veszteség a szigetelőanyagban disszipált energiából adódik, mivel a váltakozó elektromos tér ciklikusan polarizálja és ellazítja a polimer molekulákat. Jellemzője a szigetelőanyag veszteségi tangense (tan δ), és a frekvenciával lineárisan növekszik – ellentétben a vezetékveszteséggel, amely a frekvencia négyzetgyökével növekszik. Alacsony frekvenciákon a dielektromos veszteség elhanyagolható a legtöbb kábelszigetelésnél, de több száz MHz feletti frekvencián ez válik a domináns veszteségmechanizmussá. A tömör polietilén (PE) nagyon alacsony veszteségű tangenssel rendelkezik (~0,0002), így ez a nagyfrekvenciás kommunikációs kábelek előnyben részesített szigetelése. A habosított PE, ahol a légbuborékok helyettesítik a szilárd polimer egy részét, csökkenti az effektív dielektromos állandót ~2,3-ról ~1,5-re, és tovább csökkenti a veszteség érintőt a hab százalékos arányában – ezért a nagy teljesítményű RF koaxiális kábelek és a prémium Cat6A kábelek habosított PE szigetelést használnak. A 0,05–0,10 veszteségi érintővel rendelkező PVC pontosan emiatt nem alkalmas nagyfrekvenciás jelkábelekhez.
Sugárzási veszteség
Sugárzásveszteség akkor következik be, amikor a kábel nem szándékos antennaként működik, és a jelenergia egy részét a környező térbe sugározza. A kiegyensúlyozott, csavart érpárú kábeleknél a sugárzási veszteséget a páregyensúly szabályozza – a jól kiegyensúlyozott pár egyenlő és ellentétes mezőket hoz létre, amelyek a távoli mezőben kioltják, és közel nulla sugárzást eredményeznek. Amint azt a párgeometria kapcsán tárgyaltuk, a szigetelés excentricitása és a vezető átmérőjének változása az elsődleges gyártási tényezők, amelyek rontják a páregyensúlyt, és ennek következtében növelik a sugárzási veszteséget magas frekvenciákon. A koaxiális kábeleknél a sugárzási veszteséget az árnyékolás lefedettsége és az árnyékolás és a csatlakozó közötti kötés folytonossága szabályozza a végpontokon.
Árnyékolási lehetőségek a kommunikációs kábelekben és az elnevezési konvenciók működése
Az árnyékolt kommunikációs kábelek elnevezési konvencióját az ISO/IEC 11801 szabvány kétrészes kóddal szabványosította: először a teljes kábelárnyékolás típusa szerepel, ezt követi egy perjel, ezt követi az egyes pár árnyékolás típusa, majd a csavart érpárnál a "TP". Az örökölt elnevezési konvenciók és a gyártó-specifikus terminológia azonban továbbra is széles körben terjed, ami zavart okoz a specifikáció és a beszerzés során. A következő bontás a leggyakrabban előforduló konstrukciókat tartalmazza:
- U/UTP (árnyékolatlan/árnyékolatlan csavart érpár): Nincs átfogó pajzs, nincs egyéni páros pajzs. Szabványos Cat5e és Cat6 árnyékolatlan konstrukció. Teljes mértékben a páregyensúlyra és a csavarodási geometriára támaszkodik a zajelnyomás érdekében. Megfelelő a legtöbb irodai és könnyűipari környezethez mérsékelt EMI-vel. UTP-nek is nevezik.
- F/UTP (fóliás overál/árnyékolatlan pár): Alumíniumozott poliészter fólia pajzs veszi körül az összes párt, egy leeresztő vezetékkel a lezáráshoz. Az egyes párok árnyékolatlanok. Ez a konstrukció hatékony közös módú EMI elutasítást biztosít (védi a kábelt a külső interferencia ellen), de nem kezeli a párok közötti idegen áthallást a kábelen belül. Korábban FTP-nek vagy screened UTP-nek (ScTP) hívták. Gyakori a Cat6A F/UTP-konstrukciókban, amelyek megfelelnek az AXT-követelményeknek a kábelátmérővel, nem pedig a páros árnyékolással.

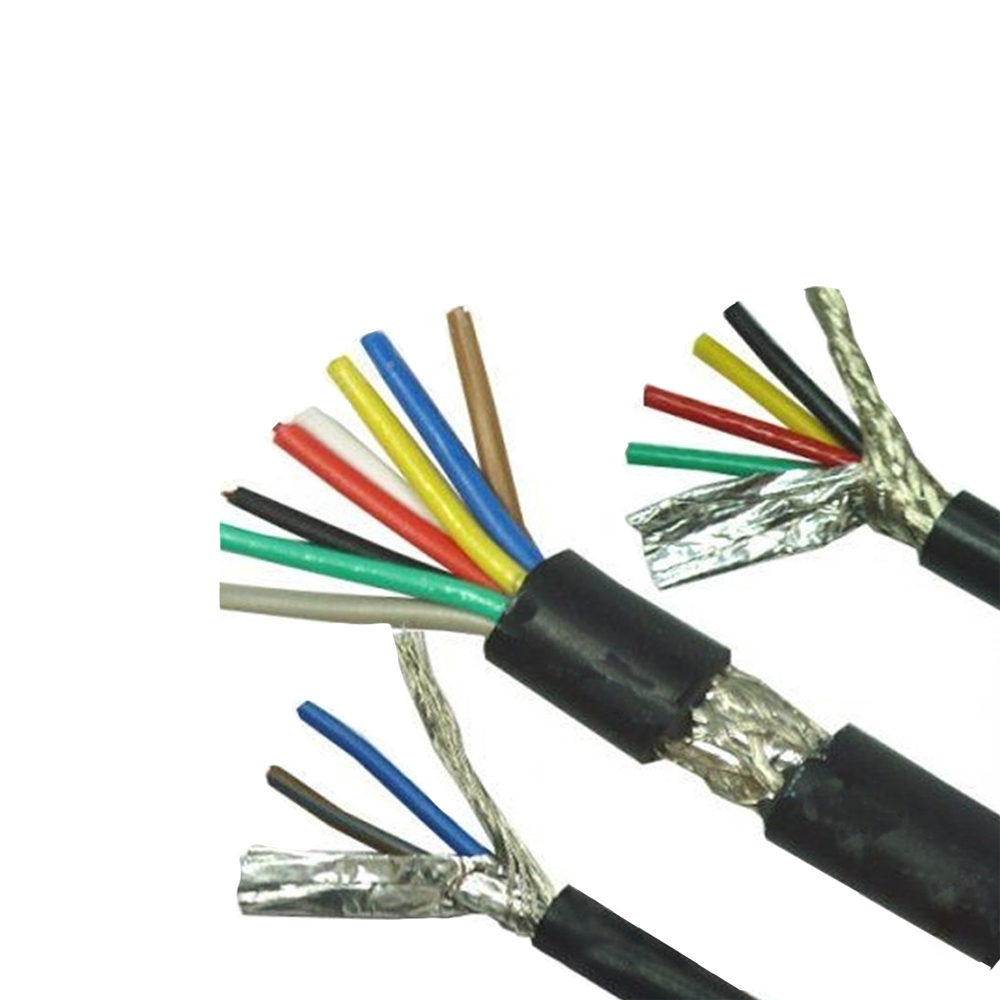

- S/FTP (Braid overall/Foil egyéni párok): Egy átfogó fonott pajzs (réz vagy ónozott réz), valamint különálló fóliapajzsok mindegyik páron. A sodrott érpárú kábelekben elérhető legátfogóbb árnyékolási konstrukció. Az egyes páros fóliák teljesen kiküszöbölik a párok közötti idegen áthallást, míg a teljes fonat alacsony impedanciájú földelést és mechanikai védelmet biztosít az egyes fóliák számára. A Cat7 és Cat8 specifikációi megkövetelik. A lezárás lényegesen bonyolultabb, mint az UTP – minden fóliapárt külön kell lezárni, és a fonat mindkét végén megfelelően kell rögzíteni.
- SF/FTP (Braid Foil overall/Foil egyéni pár): Fóliaréteget ad az egyes fóliapárok és a külső fonat közé, így egy második réteget biztosít az általános árnyékoláshoz. Rendkívül magas EMI-s környezetekben vagy speciális biztonsági alkalmazásokban használják, ahol az árnyékolás hatékonyságát nagyon széles frekvenciatartományban kell fenntartani.
Gyakorlati beépítési szempont, amelyet gyakran figyelmen kívül hagynak: az árnyékolt kommunikációs kábelek csak akkor biztosítják névleges árnyékolási teljesítményüket, ha az árnyékolás mindkét végén folyamatosan földelt (az elektromágneses zavarok kiküszöbölésére) vagy az egyik végén (a földhurok interferenciájának elkerülése érdekében hang- és alacsony frekvenciájú jelalkalmazásokban). A nem csatlakoztatott leeresztő vezetékkel vagy nem megfelelően rögzített árnyékoló csatlakozóval ellátott árnyékolt kábel sok EMI forgatókönyvben rosszabbul teljesít, mint egy ezzel egyenértékű árnyékolatlan kábel, mivel a lebegő árnyékolás parazita antennaként működik, amely az interferenciaenergiát a jelvezetők közelében koncentrálja. Az árnyékolás helyes lezárása – az alacsony impedanciájú kötés a csatlakozóhéjhoz teljes 360°-os érintkezéssel, nem egy kötegszál – ugyanolyan fontos, mint maga az árnyékolás felépítése.

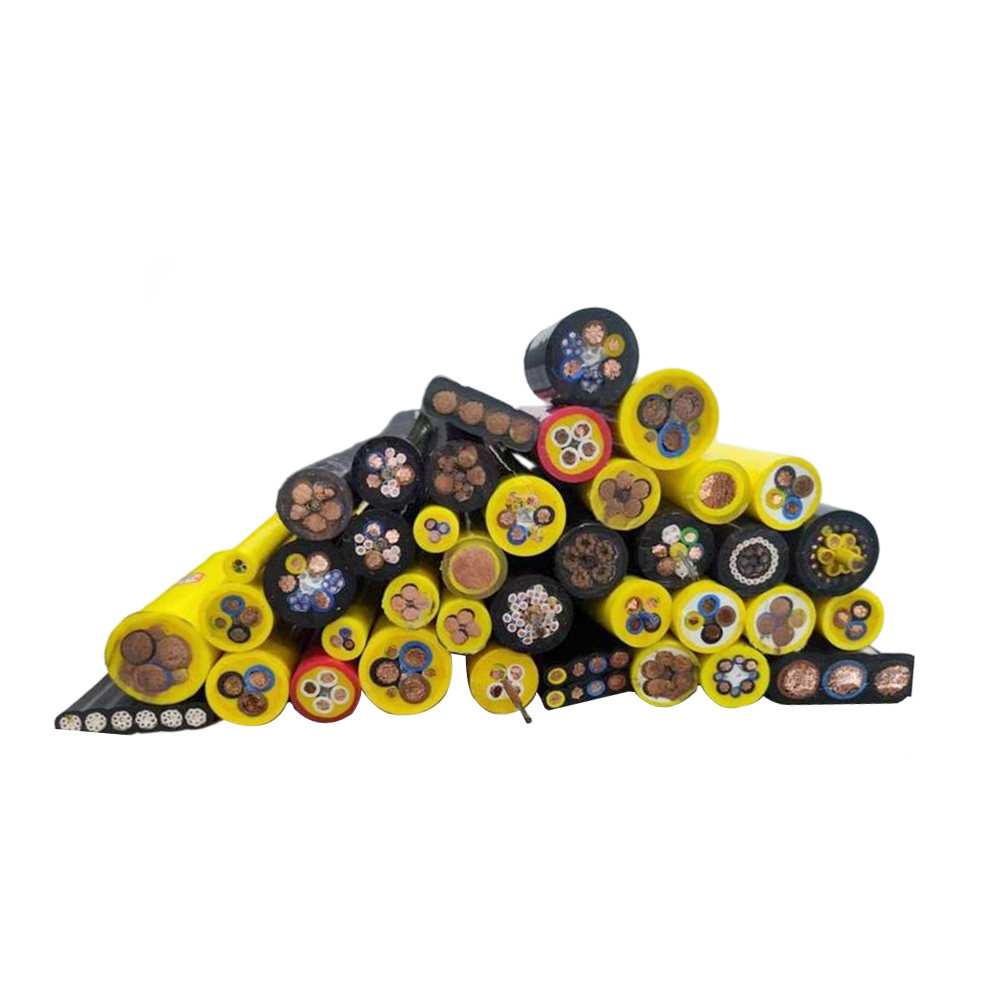

Kültéri és közvetlen temetési kommunikációs kábelszerkezetek és meghibásodási módjaik
A kültéren telepített vagy közvetlenül a talajba temetett kommunikációs kábelek olyan leromlási mechanizmusokkal szembesülnek, amelyek a beltéri telepítéseknél teljesen hiányoznak, és a beltéri használatra tervezett kábelek gyorsan meghibásodnak, ha ilyen környezetben helyezik el őket. Az elsődleges veszélyek a nedvesség behatolása, az UV-sugárzás, a rágcsálók támadása és a kábelrétegek közötti eltérő hőtágulás – mindegyik speciális építési ellenintézkedéseket igényel.

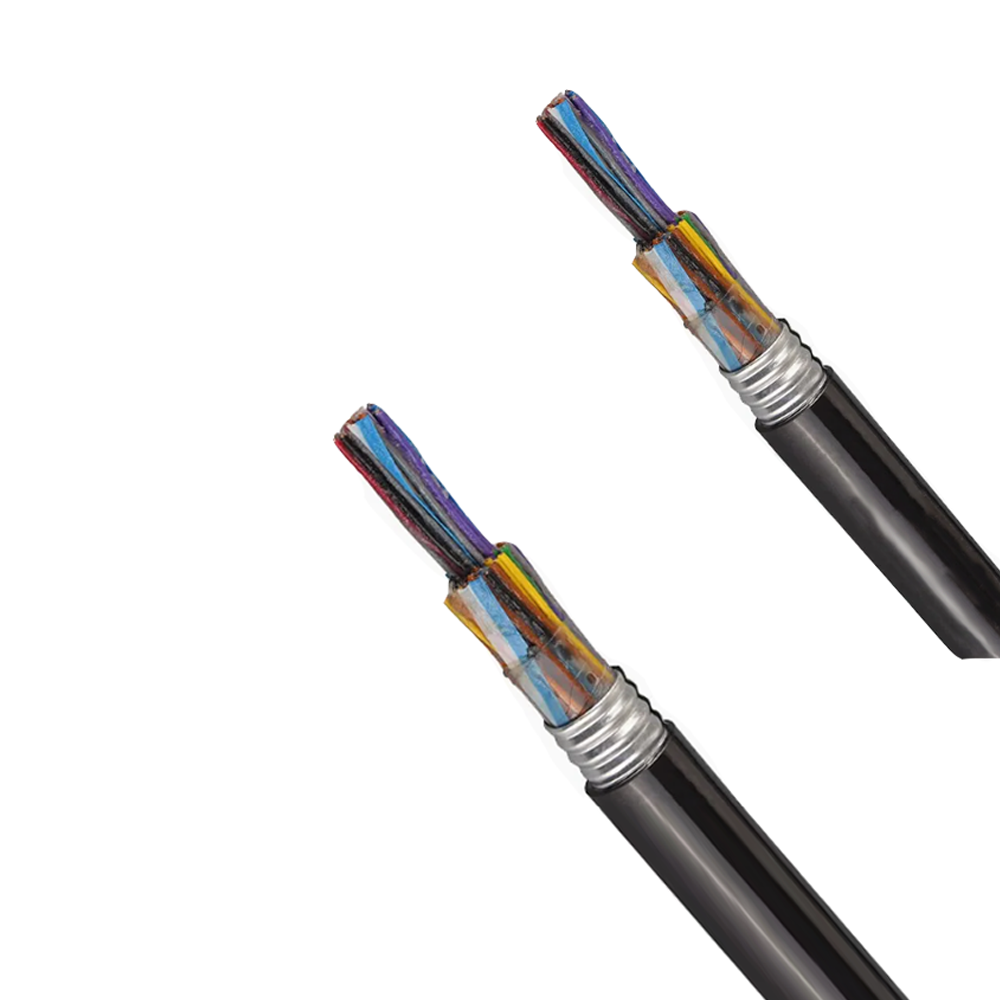

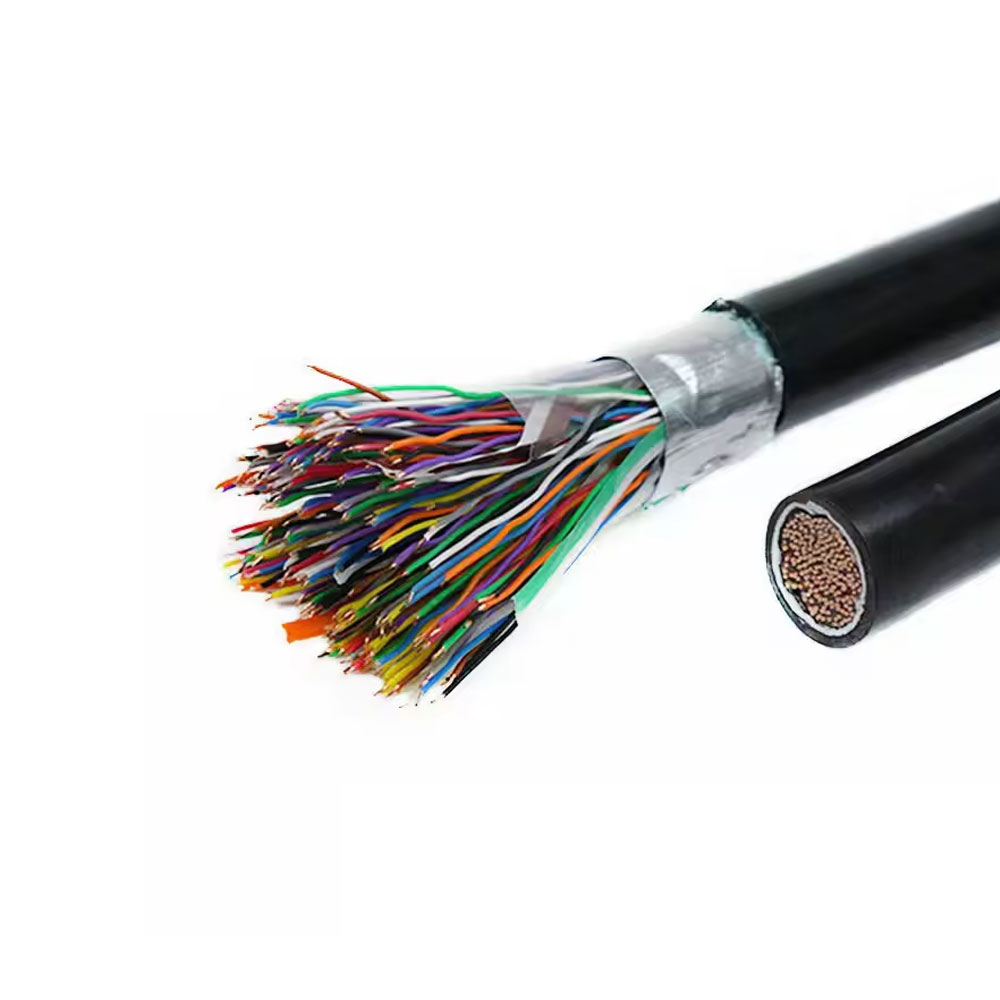

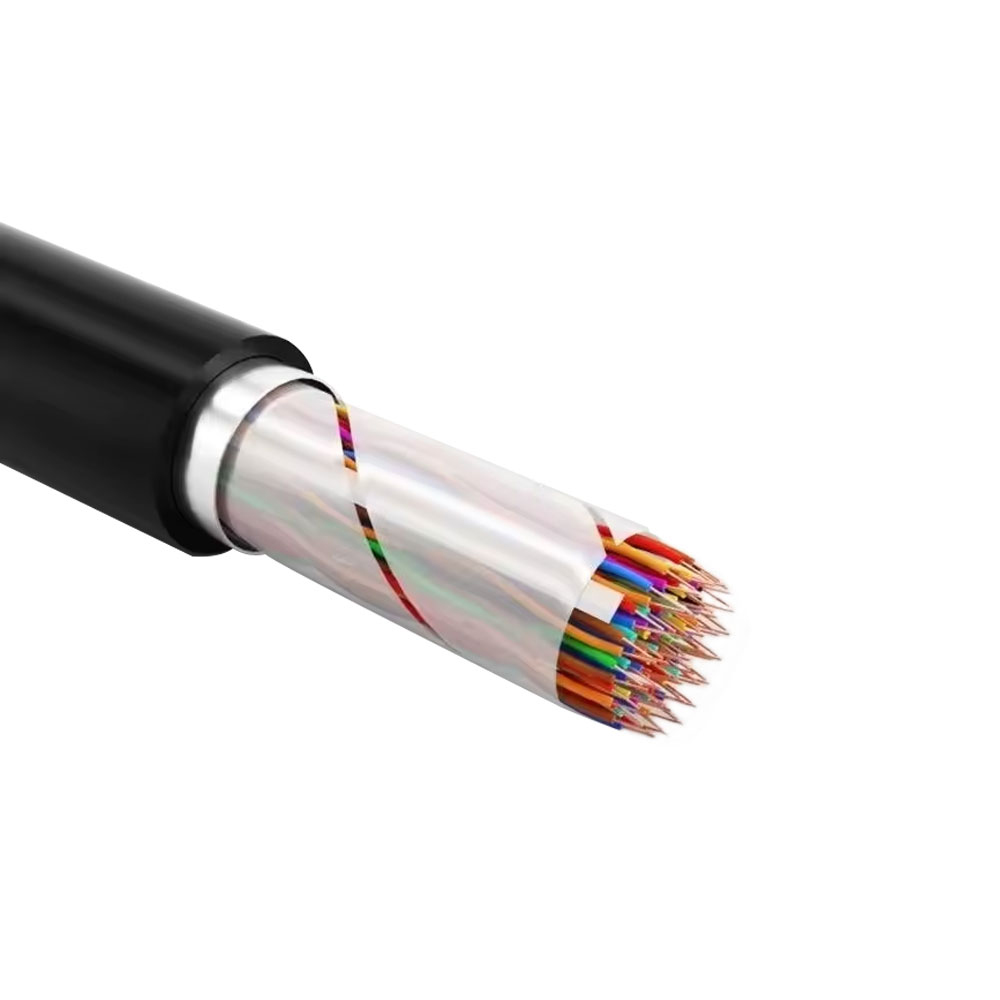

A közvetlen eltemetett kommunikációs kábelek nedvességkezelését kétféle stratégia egyikével oldják meg: elárasztó keveréket töltve vagy száraz vízelzáró szalagos rendszerekkel. Az elárasztó keverékkábelek a kábelmag minden rését kitöltik egy kőolaj alapú géllel, amely hidrofób, és megakadályozza a kapilláris víz migrációját a kábel hosszában. A gél rendkívül hatékony, de jelentős nehézségeket okoz a lezárás során – a vegyületet oldószerekkel el kell távolítani a vezeték minden végéről, és a szigetelőfelületeken lévő gélmaradványok rontják a csatlakozó teljesítményét, ha nem tisztítják teljesen. A vízzáró szalagrendszerek szuperabszorbens polimer szalagokat használnak, amelyek nedvességgel érintkezve megduzzadnak a kábel belsejének lezárására. Ezek tisztábbak a lezáráshoz, de támaszkodnak arra, hogy a szalag érintkezzen a köpeny belső felületével; a telepítés során a szalag migrációja hézagokat okozhat a vízzáró lefedettségben.
A kültéri kommunikációs kábelek UV károsodása elsősorban köpenyjelenség. A szabványos beltéri kábelköpenyek PVC- vagy PE-minőségűek, amelyek nem UV-stabilizáltak, és a kültéri expozíciótól számított 6–18 hónapon belül megkezdik a felület krétásodását és mikrorepedezését. A kültéri besorolású kommunikációs kábelek köpenyvegyületeket tartalmaznak hozzáadott UV-elnyelőkkel és gátolt amin fénystabilizátorokkal (HALS), amelyek felfogják az UV-fotonenergiát, mielőtt az megszakítaná a polimer lánckötéseket. A fekete pigmentált polietilén köpenyek UV-stabilitást biztosítanak a koromtartalomnak köszönhetően (általában 2–3 tömegszázalék), amely a teljes spektrumban elnyeli az UV-sugárzást, és a legköltséghatékonyabb UV-stabilizációs módszer olyan kábelek esetében, amelyek nem lesznek kitéve látható spektrumú színkövetelményeknek.
A rágcsálók támadása a kommunikációs kábel meghibásodásának jelentős oka mezőgazdasági, erdős és szubtrópusi környezetben. A rágcsálók kábelköpenyeket és páncélokat rágnak meg a fészek anyaga és a metszőfogak hosszának megőrzése érdekében; a sérülés jellemzően meghatározott támadási pontokon koncentrálódik, nem pedig egyenletesen oszlik el, így a kábelellenállás mérésével láthatatlanná válik mindaddig, amíg a kábel fizikailag ki nem kerül. A rágcsáló elleni védekezési lehetőségek a következők:

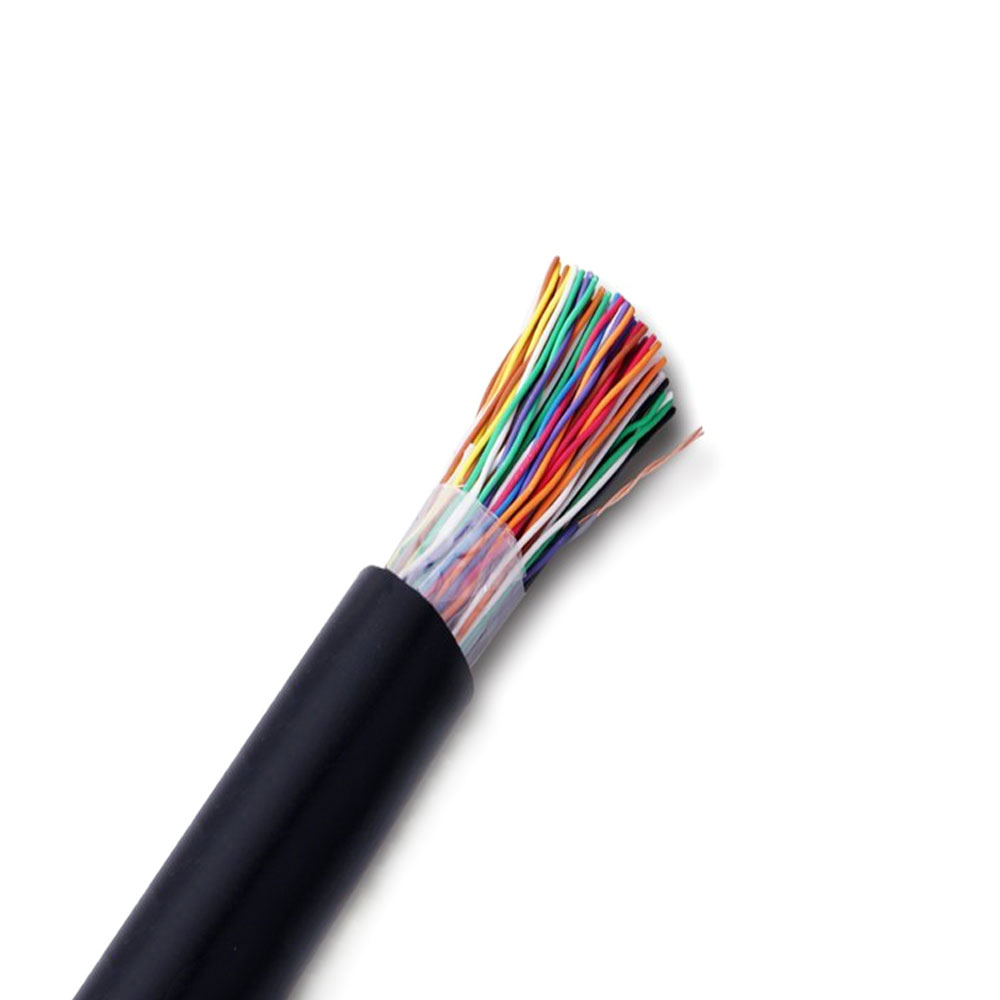

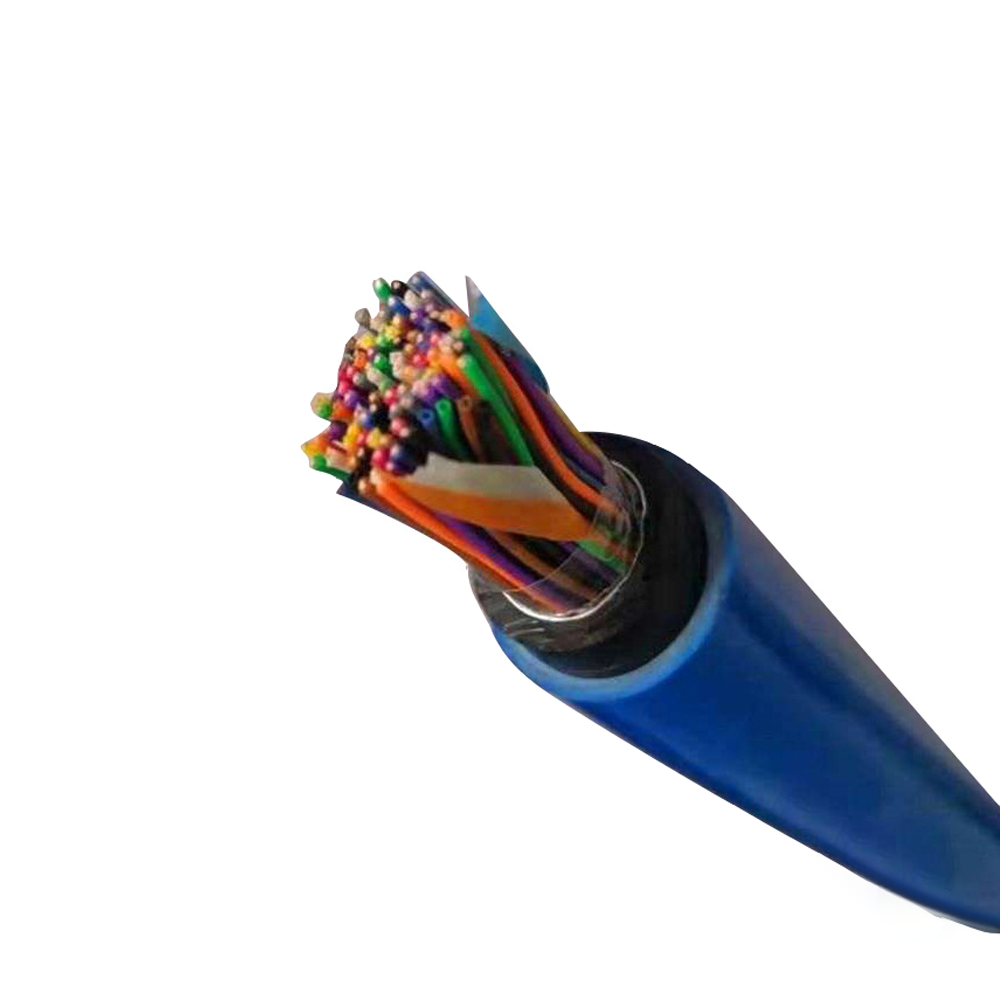

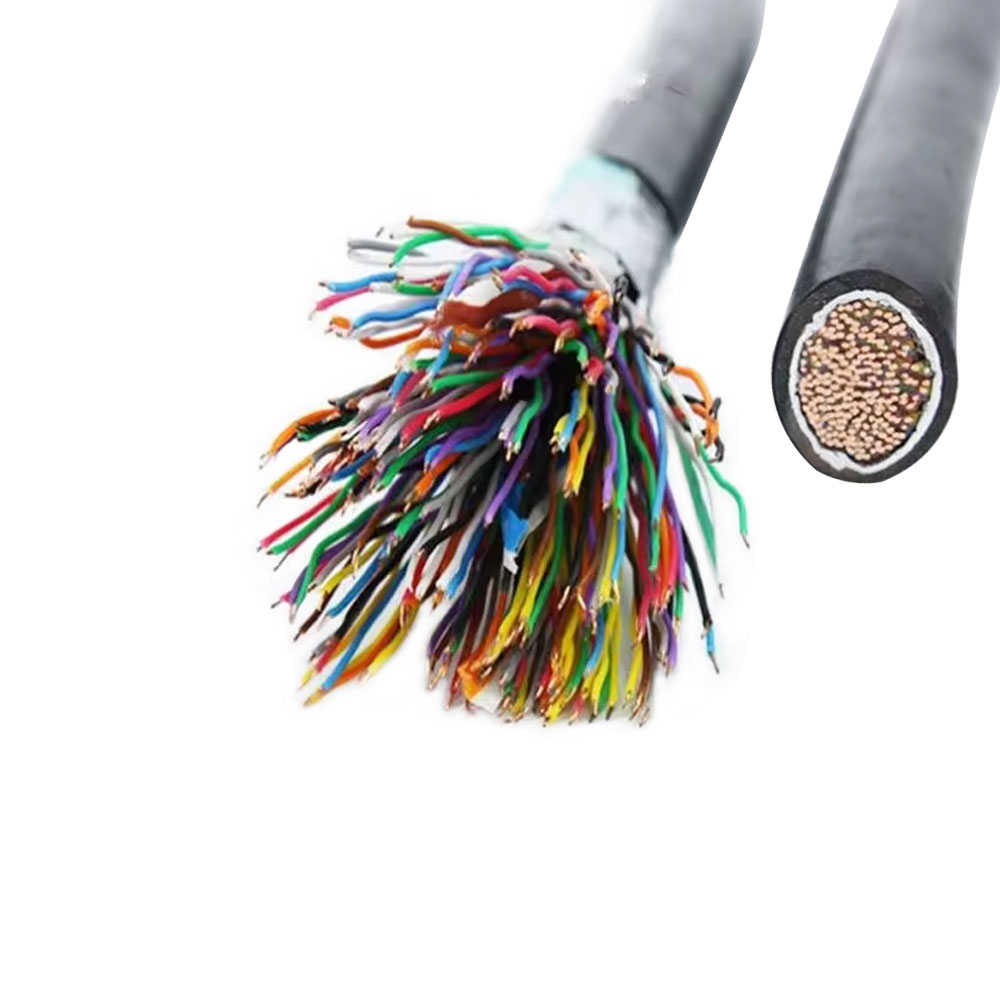

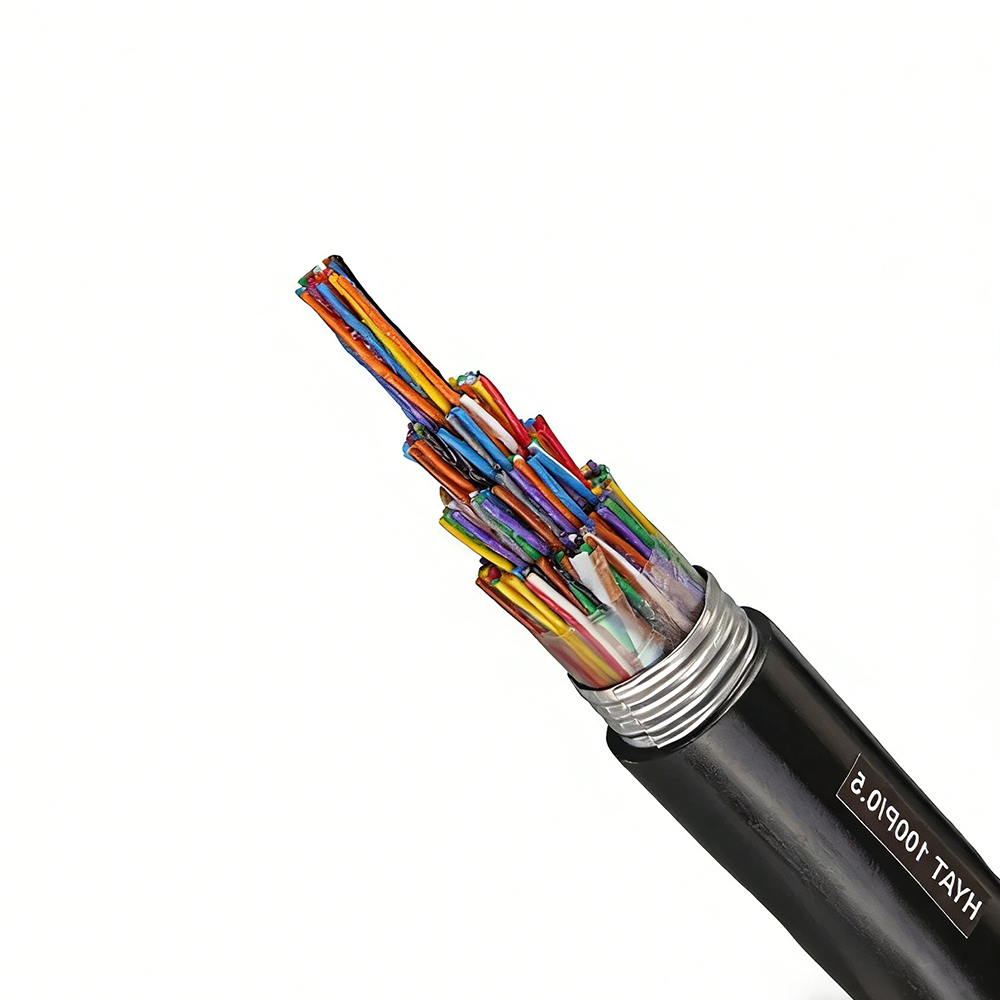

- Acél szalagpáncél a külső köpeny alatt, amely mechanikailag ellenáll a rágcsálásnak, de növeli a súlyt, és savas talajon korrózióvédelmet kell biztosítani.
- Hullámos acélszalagos (CST) páncél, amely az acél mechanikai védelmét a lapos szalagpáncélnál nagyobb rugalmassággal ötvözi, így könnyebben felszerelhető a kanyarokban.
- Megfelelő falvastagságú (jellemzően ≥2,5 mm) nagy sűrűségű polietilén (HDPE) köpenyek, amelyek nagyobb keménységük és szakítószilárdságuk miatt jobban ellenállnak a rágásnak, mint a hagyományos PVC vagy lágy PE-vegyületek.
- Kapszaicint vagy más ízelriasztó vegyi anyagokat tartalmazó riasztó burkolatok – ezeket bizonyos piacokon használják, és a rágcsálófajtól függően eltérő hatékonyságot mutatnak.
A kábelrétegek közötti differenciális hőtágulás egy hosszú távú meghibásodási mechanizmus a kültéri kábeleknél, amelyek széles hőmérsékleti ciklusnak vannak kitéve. A rézvezetők, a PE szigetelés, az acél páncélzat és a PVC köpeny mindegyike eltérő hőtágulási együtthatóval rendelkezik. Azoknál a kábeleknél, amelyek napi 40°C-os vagy nagyobb hőmérsékleti ingadozást tapasztalnak – gyakori, ha közvetlen napfénynek vannak kitéve –, a rétegek egymáshoz viszonyított halmozott racsnizása az évek során a köpeny hosszirányú hasadását vagy a páncél kifáradási repedéseit okozhatja. Ez a meghibásodási mód leggyakrabban olyan rögzített pontokon fordul elő, mint például a vezetékekbe való belépés vagy a kábelbilincsek helyein, ahol a hőtágulás mechanikailag korlátozott. A magas hőmérsékletű ciklusú környezetekben használt kültéri kommunikációs kábeleknél nagy szakadási nyúlású (általában >250%) köpenyanyagokat kell használni, hogy repedésmentesen alkalmazkodjanak a differenciális táguláshoz.
A kommunikációs kábelek jellegzetes impedanciája: mi határozza meg, és miért okoznak problémákat az eltérések
A karakterisztikus impedancia minden átviteli vonal alapvető tulajdonsága – beleértve a kommunikációs kábeleket is –, amely a vonal mentén terjedő hullám feszültségének az áramhoz viszonyított arányát írja le. Sodrott érpárú adatkábelek esetén a céljellemző impedancia 100 Ω (±15 Ω / TIA-568 strukturált kábelezés esetén); Az RF és videó alkalmazásokban használt koaxiális kábeleknél az 50 Ω és a 75 Ω a domináns szabvány. A karakterisztikus impedanciát a kábel keresztmetszetének geometriája és anyagai határozzák meg, és hozzávetőlegesen a következőképpen számítják ki:
Z₀ = (1/π) × √(μ/ε) × ln(D/d) , ahol D a szigetelés külső átmérője, d a vezető átmérője, ε pedig a szigetelőanyag dielektromos állandója. Gyakorlatilag három gyártási paraméter szabályozza az elért impedanciát: a vezeték átmérője, a szigetelés falvastagsága (amely meghatározza a D/d-t) és a szigetelés dielektromos állandója. Ezek bármelyikének változása a kábel hossza mentén impedanciaváltozásokat idéz elő, amelyek viszont minden impedancia szakadásnál jelvisszaverődést okoznak.
Az impedancia szakadások következményei a jel frekvenciájától és az eltérés nagyságától függenek. Az adatkapcsolat vételi végén a kábel impedancia szakadásából származó jel visszaverődése érkezik a vevőhöz az átvitt jel késleltetett másolataként. Ha a késleltetés a szimbólumperiódus jelentős töredéke (azaz a visszaverődés a következő szimbólum vétele közben érkezik), szimbólumközi interferenciát (ISI) hoz létre, amelyet a vevő hangszínszabályzójának kompenzálnia kell. A modern Gigabit és 10 Gigabit Ethernet adó-vevők adaptív kiegyenlítést tartalmaznak, amely képes kompenzálni a mérsékelt ISI-t, de a kábel által indukált ISI által fogyasztott kiegyenlítési mozgástér csökkenti a rendszer zajtartalékát és csökkenti a maximális elérhető kapcsolathosszt.
Gyártásellenőrzési szempontból az állandó karakterisztikus impedancia eléréséhez a következőkre van szükség:
- Szigorú vezetékátmérő-tűrés – a vezeték átmérőjének ±1%-os változása körülbelül ±0,5%-os eltérést eredményez az ln(D/d) értékben, ami közvetlenül az impedancia változását jelenti. 100 Ω-os cél esetén az 1%-os átmérőváltozás önmagában ±0,5 Ω-os impedanciaváltozást okoz.
- Konzisztens szigetelési falvastagság alacsony excentricitással – az egyik oldalon 10%-kal vastagabb excenteres szigetelőfal helyi impedanciaváltozást hoz létre, amikor a pár forog a csavarodáson keresztül, periodikus impedanciaváltozásokat idézve elő a csavarási fektetési frekvencián, amely a visszatérési veszteség spektrumában diszkrét csúcsként jelenik meg (strukturális visszatérési veszteség).

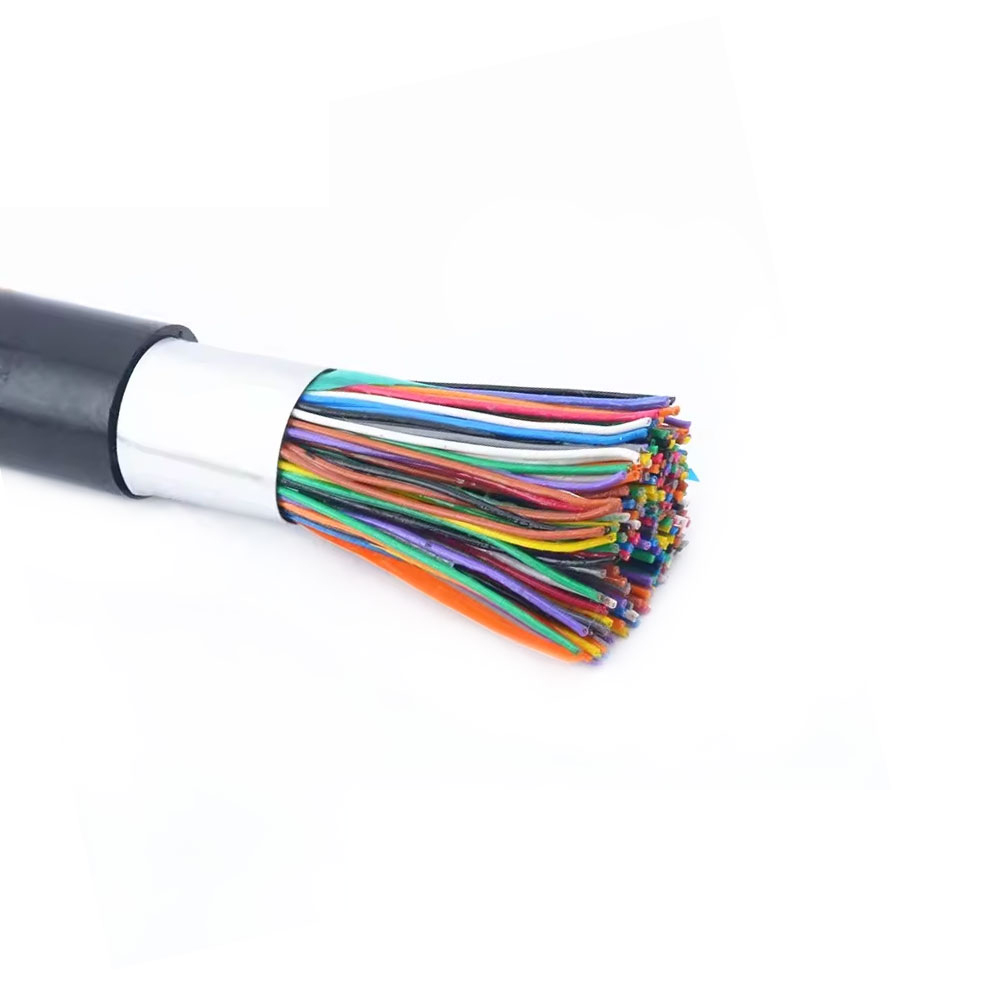

- Stabil szigetelőanyag dielektromos állandó – a higroszkópos szigetelőanyagok által elnyelt nedvesség növeli a dielektromos állandójukat, csökkentve az impedanciát. A habosított PE szigetelés, bár előnyös az alacsony dielektromos állandó és a veszteségtangens szempontjából, pontos habszázalék-szabályozást igényel, mivel a hab üregfrakciójának 5%-os változása körülbelül 0,05-tel megváltoztatja az effektív dielektromos állandót, és a jellemző impedanciát körülbelül 1,5 Ω-mal eltolja egy tipikus koaxiális geometria esetén.
- Folyamatos impedanciafigyelés a gyártósoron az időtartomány reflektometriával (TDR) – A TDR méri a kábelvégbe fecskendezett gyors feszültséglépésről visszavert jelet, és a távolság függvényében jeleníti meg az impedanciát, lehetővé téve az impedancia anomáliák soron belüli észlelését a gyártás során, nem pedig a kész tekercseken.
Hogyan szabályozzák a strukturált kábelezési szabványok a kommunikációs vezetékek kiválasztását az épületekben?
A kommunikációs infrastruktúra kiépítését strukturált kábelezési szabványok szabályozzák, amelyek nemcsak a kábelteljesítmény-paramétereket határozzák meg, hanem a teljes rendszerarchitektúrát – a csatornahossz-korlátokat, a csatlakozási pontok kiosztását és a teljes telepített kapcsolatra vonatkozó teljesítményköltségvetéseket, beleértve a kábeleket, csatlakozókat és patch kábeleket. Ezeknek a rendszerszintű megkötéseknek a megértése elengedhetetlen a kommunikációs vezeték megfelelő meghatározásához, mert a saját teljesítményspecifikációinak megfelelő kábelek a telepített csatorna meghibásodását okozhatják, ha nem veszik figyelembe a rendszer architektúráját.
A domináns szabványok a TIA-568 (észak-amerikai piac) és az ISO/IEC 11801 (nemzetközi piac). Mindkettő egy állandó kapcsolati modellt határoz meg – a kábel a távközlési helyiség patch paneljétől a munkaterület kimenetéig húzódik, kivéve a patch zsinórokat – és egy csatornamodellt, amely tartalmazza az állandó kapcsolatot és mindkét végén akár 10 méteres patch kábelt. Az állandó kapcsolat maximális hossza 90 méter vízszintes kábelezés esetén mindkét szabványban, a 100 méteres csatorna fennmaradó 10 métere pedig a patch zsinórok számára van kijelölve. Ez a 90 méteres korlát nem önkényes: úgy van kiszámítva, hogy a csatornabeillesztési veszteség költségvetése (amely tartalmazza a csatlakozó veszteségeket is) ne lépje túl a megadott átviteli alkalmazást, ha a legrosszabb eset kábel- és csatlakozóteljesítmény-paramétereit kombináljuk.
Gyakori mezőspecifikációs hiba, hogy a 100 méteres csatornakorlátot kábelhossz-korlátként kezelik, és 100 méteres vízszintes kábelt vezetnek, így nem hagynak helyet a patch vezetékek számára. A második gyakori hiba a kábel- és csatlakozókategóriák keverése – Cat6-kábel használata Cat5e-besorolású patch panelekkel vagy trapézkő-csatlakozókkal. A csatorna teljesítményét az útvonal leggyengébb láncszeme határozza meg; a Cat5e besorolású csatlakozókkal végződött Cat6 kábel Cat5e csatornát hoz létre, mivel a NEXT csatlakozó és a visszatérési veszteség teljesítménye a Cat6 küszöbérték alá rontja a csatorna általános paramétereit. A kategóriáknak megfelelő alkatrészek a teljes csatornán – kábel, patch panelek, trapézkövek és patch kábelek – alapvető követelmény, nem ajánlás.
A kereskedelmi épületek szabványa helyett az IEC 11801-3 (ipari helyiségek) által szabályozott ipari kommunikációs berendezések esetében további környezetvédelmi besorolások (EA, EB, EC, ED) határozzák meg azokat a mechanikai, éghajlati és elektromágneses igénybevételeket, amelyeket a kábelrendszernek el kell viselnie. Az ED osztály például lefedi a közvetlenül eltemetett és a kültéri létesítményeket, és további kábelszerkezeteket igényel (elárasztó anyag, UV-stabilizált köpeny, páncélzat) az alap elektromos teljesítményparamétereken túl. Ha egy ipari létesítmény vezetékét kizárólag az elektromos kategóriája (Cat6, Cat6A) alapján határozzuk meg a környezeti osztály figyelembevétele nélkül, akkor olyan rendszer jön létre, amely kezdetben megfelel az adatátviteli követelményeknek, de a környezeti károsodás miatt idő előtt meghibásodik.
