Miért cserélik ki az antennaszigetelt kábelek a csupasz felsővezetékeket, és mire van szükség az átálláshoz?
A csupasz felsővezetékek cseréje antenna szigetelt kábel s (AIC) az elosztó hálózatokban a biztonsági, megbízhatósági és karbantartási tényezők kombinációja által vezérelt, amelyek jelentős mértékben kifejlődnek bizonyos telepítési környezetekben. A fa- vagy betonoszlopokon lévő csupasz vezetékek több mint egy évszázada a szabványos felsővezeték-elosztási technológia, de teljesítményük a sűrű növényzettel benőtt területeken, a tengerparti környezetben és a nagy hibaarányú városi hálózatokban az 1970-es évektől kezdve Skandináviában a szigetelt alternatívák széles körű elterjedését eredményezte, majd a következő évtizedekben Ázsiában, Afrikában és Latin-Amerikában fokozatosan elterjedt.
Az antennaszigetelésű kábelek elsődleges műszaki előnye a csupasz vezetőkkel szemben a hibaáram csökkentése a vezető-vezető és a vezető-fa érintkezés között. A fa lombkoronán áthaladó csupasz 11 kV-os elosztóvezetékhez mindkét oldalon 2–3 méteres szabad folyosó szükséges, hogy megakadályozzák az ágak érintkezését szélterhelés esetén; egy szigetelt antennakábel hibakezdés nélkül elviseli a közvetlen leágazó érintkezést, mert a szigetelés az érintkezési esemény időtartama alatt ellenáll az érintkezési feszültségnek. Ez lehetővé teszi az elsőbbségi szélesség 40-60%-os csökkentését, jelentősen csökkentve a talajtisztítási költségeket és a környezetterhelést az erdős területeken. A szigetelés nem biztosít állandó érintkezési tűrést – a tartós leágazási nyomás végül lekoptatja a köpenyet és behatol a vezetőbe –, de a potenciálisan végzetes azonnali hibákat kezelhető, lassan kialakuló állapotokká alakítja, amelyek észlelhetők és megszüntethetők, mielőtt kimaradásokká válnának.
A csupasz antennarendszerekről a szigetelt antennákra való átállás változtatásokat igényel a hardverben, a telepítési gyakorlatban és a védelmi rendszerek koordinációjában, amelyeket gyakran alulbecsülnek a projekttervezés során. A csupasz vezetőrúd-szerelvények – bilincstetős szigetelők, orsószigetelők és keresztkaros hardverek – nem kompatibilisek az AIC-beépítéssel, amelyhez messenger huzaltartó rendszerekre, előre kialakított spirális fogantyúkra, felfüggesztő bilincsekre és feszítőbilincsekre van szükség, amelyeket az adott kábel külső átmérőjére és mechanikai feszességére terveztek. A csupasz vezetékes hibaáramokra kalibrált védőrelé beállításokat újra kell kalibrálni szigetelt kábeleknél, ahol a szigetelés késlelteti a hiba kialakulását, megváltoztatva a túláramrelék által látott idő-áram profilt. Azok a segédprogramok, amelyek AIC-vezetőket telepítenek a csupasz vezetőkre tervezett hardverre, vagy amelyek nem módosítják a védelmi relé beállításait, gyakran tapasztalnak vagy kimaradt hibaészlelést vagy zavaró kioldást az átmeneti időszakban.
Messenger vezetékek kialakítása alacsony feszültségű antenna kötegelt kábelekben és annak hatása a megereszkedésre és feszültségre

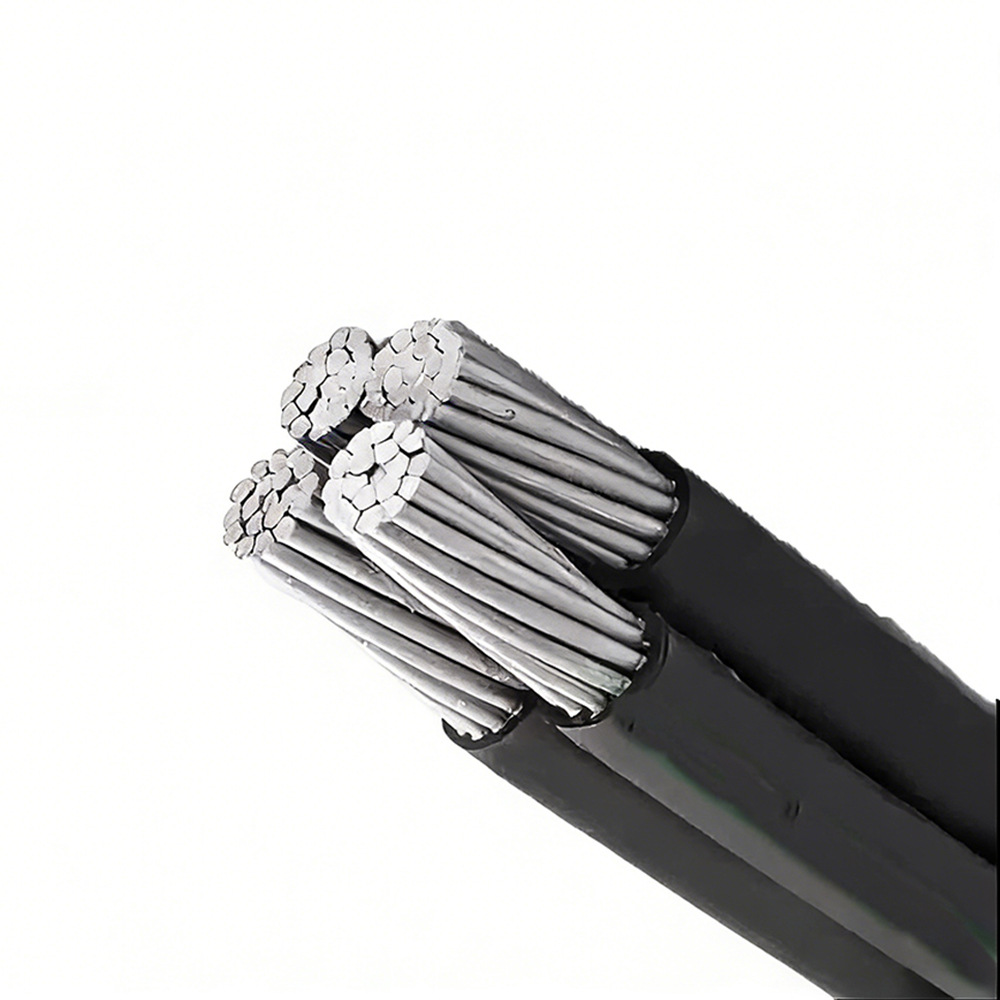

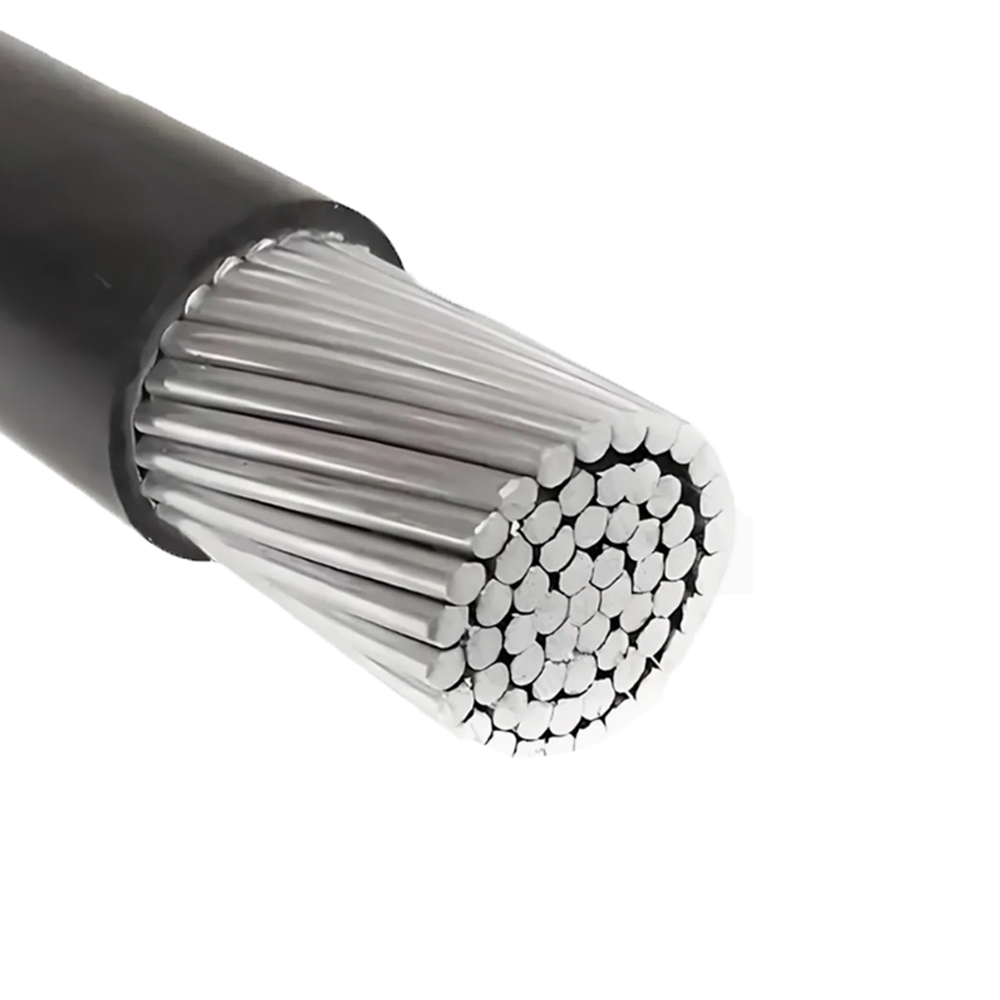

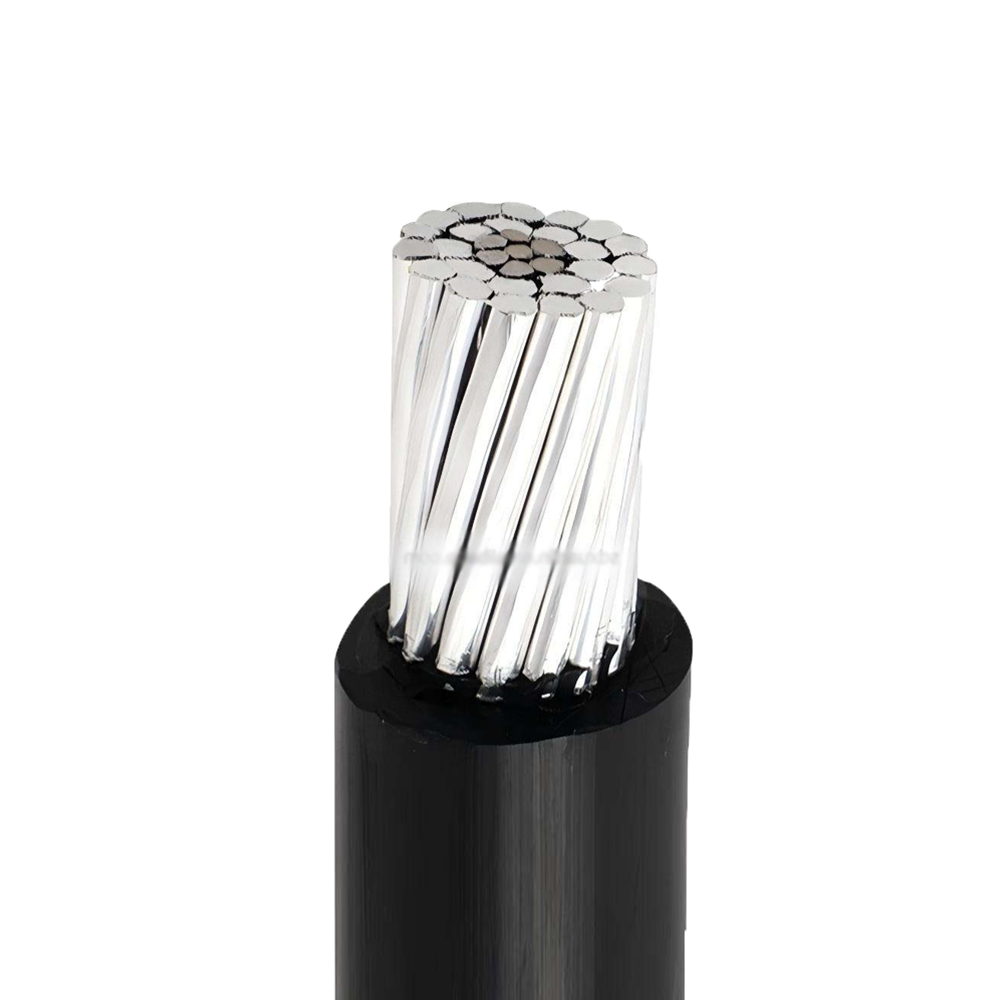

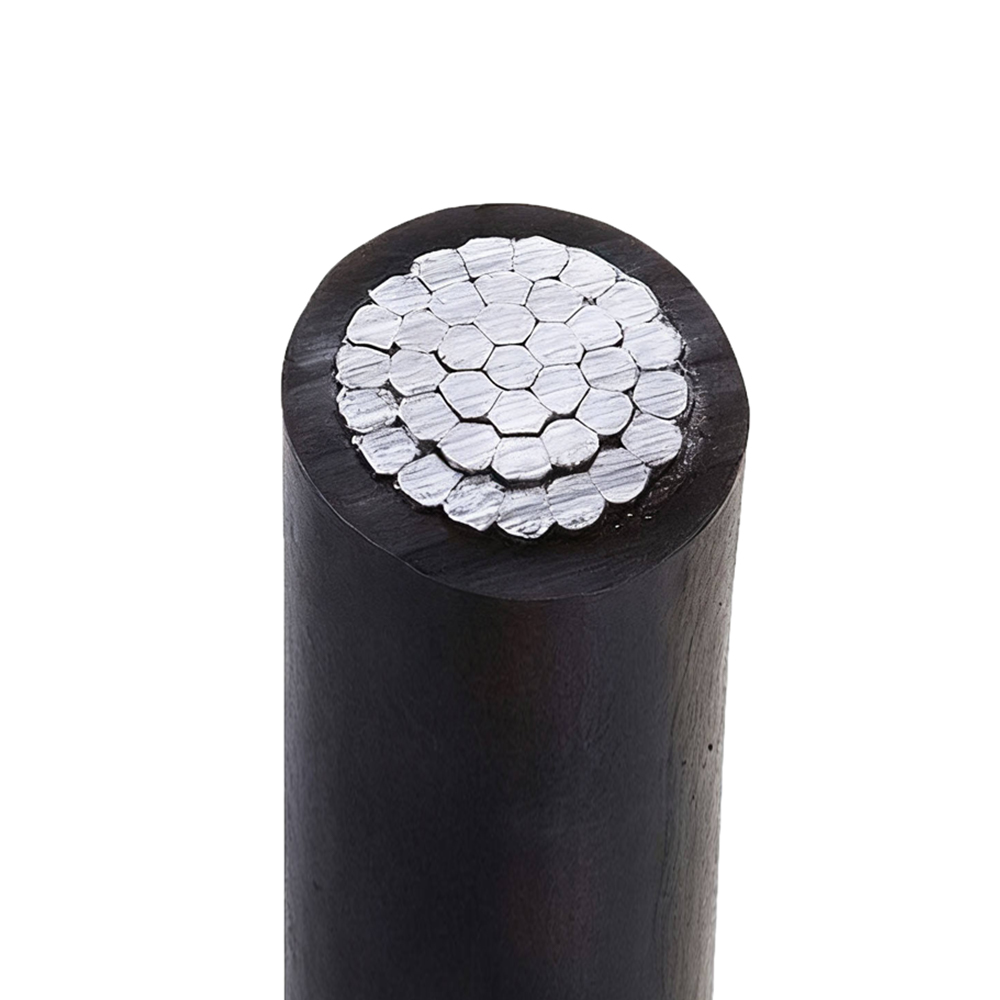

Az alacsony feszültségű antennakötegelésű kábelek (ABC, jellemzően 0,6/1 kV névleges) két mechanikai konfigurációban állnak rendelkezésre: különálló csupasz vagy szigetelt hírvivő vezetékkel, amely a köteg teljes mechanikai terhelését hordozza, és önhordó konfigurációkban, ahol az egyik szigetelt vezeték szolgál mechanikai nullaként. Az ezen konfigurációk közötti választás jelentős következményekkel jár a fesztávolságra, a beépítési feszültségre, a hőmérséklet-ingadozások alatti megereszkedésre és a hosszú távú mechanikai megbízhatóságra nézve.
A hírvivővel támogatott ABC-ben a hírvivőhuzal jellemzően horganyzott acélhuzal vagy acéllal megerősített alumíniumvezető (ACSR), amelyet az elektromos áram követelményeitől függetlenül választanak ki. A hírvivő a teljes kábelköteg felsővezetékének terhelését hordozza, a szigetelt vezetékek kábelkötegelőkkel vagy előre kialakított markolatokkal rendszeres időközönként - jellemzően 0,5-1,0 méterenként - lógnak le róla. A messenger mechanikai felépítését a kábel maximális tervezési fesztávja, a telepítési területen érvényes szél- és jégterhelési viszonyok, valamint a maximálisan megengedett megereszkedés (amely befolyásolja a szükséges oszlopmagasság talaj feletti távolságát) határozza meg. Egy 60 méteres fesztávnál mérsékelt szélzónában, 4 magos 4×70 mm²-es ABC köteggel a hírvivő feszültség maximális terhelés mellett elérheti a 8-12 kN-t, amihez legalább 24-36 kN hírvivő szakítószilárdság szükséges, 3-as biztonsági tényező mellett. a köteg érintkező szerkezetekkel vagy növényzettel a tervezési szabad magasság alatt.
Az önhordó ABC kiküszöböli a külön hírvivőt azáltal, hogy a nullavezetőt elektromos nullaként és mechanikus teherhordozóként is használja. Ebben a konfigurációban a nullavezetőt mechanikusan a teljes felsővezeték-terhelésre kell méretezni, ami azt jelenti, hogy gyakran ACSR-ből (alumínium vezetőacél-erősítésű) vagy keményre húzott alumíniumötvözetből készül, nem pedig a fázisvezetőkben használt lágyított alumíniumból. A nullavezető feszültségének maximális jég- és szélterhelés mellett a vezető névleges feszültségi határán belül kell lennie, ami korlátozza a maximálisan elérhető fesztávot. Önhordó kisfeszültségű ABC esetén a tipikus maximális fesztávok 40 és 80 méter között vannak a vezeték méretétől és a regionális terhelési osztálytól függően; ezeken a fesztávokon túl szükség van közbenső tartóoszlopokra, még akkor is, ha a fesztávon belüli feszültségesés hosszabb elektromos fesztávot tesz lehetővé. Az önhordó konfigurációt egyszerűbb telepíteni (nincs szükség külön hírvivő telepítésére), de kevesebb tervezési rugalmasságot biztosít, mint a messenger által támogatott rendszerek szokatlan fesztáv geometriák vagy erős jégterhelési körülmények esetén.
Szigetelőanyag kiválasztása közepes feszültségű antennakábelekhez igényes környezetben
Középfeszültségű antenna szigetelt kábel s (jellemzően 10-35 kV) tartós UV-sugárzás, széles hőmérséklet-ciklus és közvetlen időjárási érintkezés mellett működnek – olyan körülmények, amelyek lényegesen nagyobb követelményeket támasztanak a szigetelőanyag teljesítményével szemben, mint a föld alatti vagy beltéri kábelszerelések védett környezete. A szigetelésnek egyszerre kell biztosítania a feszültségosztálynak megfelelő dielektromos szilárdságot, 30-40 éves élettartam alatt ellenállni a fotodegradációnak és a termikus oxidációnak, valamint meg kell őriznie a megfelelő mechanikai rugalmasságot az alacsony hőmérsékleten történő beépítéshez. Ezek a követelmények a térhálósított polimer szigetelőrendszerekre vonatkoznak, nem pedig a hőre lágyuló anyagokra.
Az XLPE (cross-linked polyethylene) a középfeszültségű AIC domináns szigetelőanyaga, köszönhetően a nagy dielektromos szilárdságnak, az alacsony dielektromos állandónak, a kiváló UV-állóságnak megfelelő korom- vagy UV-stabilizáló adalékokkal, valamint a 90°C-os folyamatos/250°C-os rövidzárlati hőmérséklet-besorolásnak köszönhetően. Ellentétben a hőre lágyuló PE-vel, az XLPE nem lágyul meg és nem folyik el tartós mechanikai terhelés hatására magas hőmérsékleten – ez kritikus tulajdonság a légvezetékeknél, amelyek nyáron magas hőmérsékleten, csúcsterhelés mellett működhetnek. A térhálósító hálózat megakadályozza a méretváltozásokat, amelyek egyébként az egyenes PE-ben a kristályos olvadáspontja felett (~125°C) fordulnának elő, megőrizve a szigetelési geometriát és ezáltal a karakterisztikus impedanciát minden üzemi körülmény között.
Az EPR-t (etilén-propilén gumi) a középfeszültségű AIC-ben használják olyan alkalmazásokhoz, amelyek nagyobb rugalmasságot igényelnek alacsony telepítési hőmérséklet mellett, vagy eleve kiváló nedvességállóságot igényelnek. Az EPR-szigetelt AIC-kábelek –40°C-on is rugalmasak maradnak, és a szigetelésrepedések veszélye nélkül telepíthetők és kezelhetők sarkvidéki vagy magaslati környezetben, ahol az XLPE-szigetelésű kábelek veszélyesen törékennyé válnak. Az EPR amorf molekuláris szerkezete a víz fásodásával szemben is inherens ellenállást biztosít az XLPE-ben megkövetelt, fát késleltető adalékcsomagok nélkül – ez releváns az AIC telepítésekhez magas páratartalmú tengerparti környezetben, ahol a nedvesség lecsapódása a szigetelés felületén állandó körülmény. A kompromisszum az EPR magasabb dielektromos állandója (2,8–3,5 vs. 2,3 XLPE esetén), ami növeli a kábel kapacitív töltőáramát – ez egy kisebb megfontolás középfeszültségnél, de releváns a hosszú vidéki betápláló vezetékeknél, ahol a töltőáram a hőteljesítmény mérhető hányadát képviseli.
A középfeszültségű AIC külső köpenye a szigetelésre felvitt külön UV-stabilizált fekete polietilén vagy HDPE réteg. A kabát elsődleges funkciója az UV-védelem (2-3 tömegszázalékos korom, amely széles spektrumú UV-elnyelést biztosít), mechanikai védelem az ággal való érintkezésből származó kopás ellen, valamint a madárcsőr elleni védelem – ez jelentős probléma azokban a régiókban, ahol nagy korvidok vagy papagájok piszkálják a kábelek szigetelését. A köpeny keménysége és falvastagsága úgy van meghatározva, hogy ellenálljon a madarak támadásának; egyes AIC specifikációk megkövetelik a köpeny minimális Shore D keménységét 50–55, és a köpeny minimális falvastagságát 1,5–2,0 mm-es, kifejezetten ennek a meghibásodási módnak a kiküszöbölésére az érzékeny földrajzi régiókban.
Kisfeszültségű és középfeszültségű antennaszigetelt kábelszerkezetek összehasonlítása
Miközben mind a kisfeszültségű, mind a középfeszültségű antenna szigetelt kábel s kültéri felső szolgálatra készültek, felépítésük alapvetően különbözik a különböző feszültségosztályok, mechanikai terhelési követelmények és beépítési környezet által vezérelt paraméterek tekintetében. Ezeknek a különbségeknek a megértése segít a közműveknek és a projektmérnököknek a megfelelő specifikációk elkészítésében, és elkerülni a kisfeszültségű kábelezési gyakorlatok alkalmazását a MV-telepítéseknél, és fordítva.
| Paraméter | Kisfeszültségű AIC (0,6/1 kV) | Középfeszültségű AIC (10–35 kV) |
| Szigetelő anyag | XLPE vagy PVC (0,7-1,2 mm-es fal) | XLPE vagy EPR (3,4–8,0 mm-es fal a feszültségtől függően) |
| Vezető képernyő | Nem kötelező | Félvezető vezető árnyékolás szükséges ~6 kV U0 felett |
| Szigetelő képernyő / fémes képernyő | Nem kötelező | Félvezető szigetelő árnyékoló rézhuzal vagy szalagos szita szükséges |
| Vezető anyag | Lágyított alumínium (teljesen alumínium köteg); acél erősítésű semleges az önhordáshoz | AAAC (teljesen alumínium ötvözet vezető) vagy ACSR egymagoshoz; keményre húzott alumíniumötvözet előnyben |
| Tipikus fesztávok | 40–80 m (önhordó); 100 m-ig dedikált messengerrel | 60-150 m a vezeték méretétől és a terhelési zónától függően |
| Telepítési mód | Összefűzött köteg; spirális markolat a támaszoknál | Egyeres kábelek külön felfűzve a messengerre; távtartókkal fenntartott fázistávolság |
| Vonatkozó szabványok | IEC 60502-1, NFC 33-209, AS/NZS 3560 | IEC 60502-2, NFC 33-032, CENELEC HD 626 |
A középfeszültségű AIC-ben a félvezető vezető- és szigetelőernyőkkel szemben támasztott követelmény a legkövetkezményesebb konstrukciós különbség, amelyet gyakran félreértenek a csak kisfeszültségű kábelek specifikációit ismerő beszerzési csoportok. Vezetőernyő nélkül a sodrott vezető felületén az elektromos tér erősen egyenetlen – a szál széleinél és a felületi kiemelkedéseknél koncentrálódik – és ezeken a koncentrációs pontokon részleges kisülés indul meg. Egy 10 kV-os AIC kábelben az elektromos tér gradiens egy árnyékolatlan vezetőfelületen a szigetelés átlagos mezőjének 5-10-szerese lehet, ami messze meghaladja az XLPE részleges kisülés kezdeti küszöbét. A félvezető ernyő homogenizálja ezt a mezőt azáltal, hogy sima, folytonos ekvipotenciális felületet ad a szigetelésnek, csökkentve a csúcsmezőt az átlagos érték közelébe. A középfeszültségű AIC kábelen a vezetővédő árnyékolás elhagyása vagy helytelen felhelyezése – ami kisfeszültségű kábelen nem fordulhat elő, mert a kisfeszültségű kábelekre nincs ilyen követelmény, és egyszerűen nem létezik az építési lépés – olyan részleges kisülés okozta károsodást eredményez, amely a kábel élettartamát a várható 30-40 évről potenciálisan 3-5 évre csökkenti.
A légkábel-mechanikai tervezés szél- és jégterhelési szabványai: Hogyan szabályozza a regionális klíma a vezetékek kiválasztását
Az antennaszigetelésű kábelek mechanikai kialakítását – vezetőötvözet, keresztmetszet, sodrott kialakítás és támasztó hardver-besorolások – az határozza meg, hogy a kábelnek mekkora kombinált szél- és jégterhelést kell kibírnia maradandó alakváltozás vagy szálkiesés nélkül. Különböző regionális szabványok határozzák meg a tervezési terhelési eseteket a helyi éghajlati adatok alapján, és a mérsékelt európai éghajlatra optimalizált kábelmechanikai konstrukció kiválasztása és nagy jégterhelésű kanadai vagy norvég környezetben történő telepítése szisztematikus tervezési hiba, amely túlzott megereszkedést, csatlakozó kihúzódást vagy vezeték kifáradását eredményezi a szolgáltatás első néhány évében.
Az IEC 60826 szabvány keretet ad a felsővezeték-mechanikai tervezéshez, és három terhelési megbízhatósági szintet határoz meg (I, II, III), amelyek megfelelnek a tervezett szél- és jégesemény 50, 150 és 500 éves visszatérési időszakának. A legtöbb terjesztési segédprogram I. vagy II. szintű megbízhatóságot használ. Az IEC keretein belül a jégterhelést az egyenértékű jégvastagság jellemzi a vezetőn – jellemzően 0 mm (jégmentes), 10 mm, 20 mm vagy 30 mm – egyidejű szélnyomással kombinálva. Egy 30 mm-es jéghüvely egy 95 mm²-es vezetéken körülbelül 2,5 kg/m holtterhelést ad a vezetőnek; 100 méteres fesztávnál ez további 250 kg felsővezeték súlyának felel meg, amelyet a vezetőnek és a pólus vasalatnak el kell viselnie. A vezető maximális feszültségének ilyen körülmények között a kezdeti telepítési feszültséggel együtt a vezető névleges mindennapi feszültsége (RET) alatt kell maradnia – jellemzően a vezető névleges szakítószilárdságának (RTS) 20–25%-a az elosztóhálózatok alumíniumötvözetből készült vezetékeinél.
A szigetelt antennakábelek szélterhelése eltér a csupasz vezetékekre gyakorolt szélterheléstől, mivel a szigetelt kábel nagyobb külső átmérője nagyobb keresztmetszeti területet jelent a szélnyomáshoz képest. Egy 95 mm²-es csupasz ACSR vezeték külső átmérője körülbelül 13,5 mm; ugyanaz a vezeték 10 kV-os XLPE-vel szigetelt 28-32 mm külső átmérőjű lehet, így egységnyi hosszonként több mint kétszerese a szélellenállási erőnek. Azok a kábelszállítók, akik a vezeték-keresztmetszeten alapuló mechanikai előírásokat adnak meg anélkül, hogy figyelembe vennék a szigetelt kábelszerelvény megnövekedett aerodinamikai átmérőjét, szisztematikusan alábecsülik a tervezett szélterhelést, ami potenciálisan olyan kábeleket eredményezhet, amelyek meghaladják a maximális mindennapi feszültségüket tervezett szélviszonyok mellett, még jégterhelés nélkül is. A beszerzési előírásoknak kifejezetten elő kell írniuk, hogy a mechanikai tervezés számítása ne csak a csupasz vezeték tulajdonságait, hanem a kábel teljes külső átmérőjét is figyelembe vegye.
A vezetőötvözet kiválasztása közvetlenül befolyásolja a jégterhelési teljesítményt a kúszás koncepcióján keresztül. A tartós feszültség alatt álló alumíniumvezetők időfüggő nyúlást (kúszást) tapasztalnak, amely különbözik a rugalmas nyújtástól – a kúszás nem áll helyre a terhelés eltávolításakor, ami tartós megereszkedést okoz az élettartam során. Az izzított alumínium (az LV ABC vezetékekben a rugalmasság érdekében használatos) lényegesen nagyobb kúszási sebességgel rendelkezik, mint a keményen húzott alumíniumötvözet (AAAC, AAAR) azonos feszültség mellett. Azokon a jégveszélyes területeken, ahol a vezetők rendszeresen nagy feszültséget tapasztalnak a jégterhelés során, az izzított alumínium vezetők használata 10–15 év alatt progresszív megereszkedést eredményez, ami végül megsérti a szabad magasságra vonatkozó követelményeket. A keményen húzott alumíniumötvözet vezetők kúszó-előfeszítéssel történő megadása a telepítés során a szokásos tervezési ellenintézkedés a rendszeres jégterhelésű régiókban.
Légszigetelt kábelek illesztése és lezárása: gyakorlatok, amelyek meghatározzák a hosszú távú megbízhatóságot
Az antennaszigetelt kábelek csatlakozásai és végződései statisztikailag a leggyakrabban előforduló helyei az antennaelosztó hálózatok idő előtti meghibásodásának. A megfelelően gyártott, minden elektromos és mechanikai előírásnak megfelelő kábel megbízhatatlanná válhat egyetlen rosszul kivitelezett csatlakozással vagy hibás lezárással, és a felsővezeték-szerelésnél a csatlakozások meghibásodása jellemzően szakadást okoz, nem pedig a földzárlatot, amelyet a felsővezeték-védőrelék a gyors észlelésre és törlésre optimalizáltak. Az antennakábel-összekötés és -végződés kritikus lépéseinek megértése megmagyarázza, hogy a speciális képzés és szerszámok miért nem megtárgyalhatók ezeknél a műveleteknél.
LV antennaköteg kábelcsatlakozások
Az alacsony feszültségű ABC csatlakozásokat átszúró csatlakozókkal (más néven szigetelés-átszúró csatlakozókkal vagy IPC-kkel) készítik, amelyek a szigetelt kábelre kapaszkodnak anélkül, hogy a szigetelést le kellene csupaszítani. A csatlakozótest rozsdamentes acél átszúró fogakat tartalmaz, amelyek áthatolnak a szigetelésen, és érintkezésbe lépnek a vezetővel, amikor a csatlakozót egy nyírófejű csavarral a megadott értékre meghúzzák – a csavar meghatározott nyomatékkal nyíródik le, így tapinthatóan igazolja, hogy a megfelelő érintkezési erőt sikerült elérni, és megakadályozza a túlfeszítést, amely károsíthatja a vezetőszálakat. A lyukasztó csatlakozótest öntömítően tömíti a nedvesség behatolását a behatolási pontok körül. A kritikus beépítési paraméter a nyírónyomaték – szabványos csavarkulcs használata és a nyomaték tapintással történő becslése inkonzisztensen végződő kötéseket eredményez, amelyek nagy sebességgel alulnyomódnak (nagy érintkezési ellenállás), vagy túlnyomódnak (sérülés). Az IPC-ket kalibrált nyomatékkulccsal vagy a csatlakozó gyártója által az adott csatlakozósorozathoz szállított szabadalmaztatott nyomaték-korlátozó meghajtóval kell telepíteni.
MV antennakábel csatlakozásai és végződései
Középfeszültségű AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.
Az MV AIC kültéri lezárásait nyomon kell követni – a szigetelőfelület mentén vezetőképes szénpályák kialakulását, amelyeket a szennyezés lerakódása és az időszakos nedvesítés okoz. A nyomkövetés fokozatosan fejlődik: a szigetelőfelület nedves és száraz zónáinak határán kialakuló száraz sávív ív elegendő energiát termel a szigetelőfelület helyi elszenesítéséhez, és az ismételt ívciklusok hónapokon vagy éveken keresztül kiterjesztik a szén útját a feszültség alatt álló vezető felé. A szokásos ellenintézkedés hőre zsugorodó vagy hidegen zsugorodó kültéri lezáró készletek használata, amelyek nagy nyomkövetési ellenállású szilikongumi időjárásálló burkolatot tartalmaznak – egy sor esernyő alakú bordát, amelyek megnövelik a szivárgási út hosszát a feszültség alatt álló vezető és a földelt fém képernyő között, és elvezetik az esőt, hogy megakadályozzák a folyamatos nedves szennyeződési rétegek kialakulását. Magas szennyezettségű környezetben (partmenti területek, ipari zónák, lúgos porral szennyezett sivatagi régiók) a névleges feszültség kV-onkénti szükséges kúszótávolsága meghaladja az IEC 60071 szabvány előírásait, ami hosszabb fészekvégződéseket vagy az időjárásálló szilikonzsírkezelést igényel.
Hibaészlelési és védelmi koordinációs különbségek a csupasz felsővezetékek és az antennaszigetelt kábelhálózatok között
Az elosztóhálózat csupasz felsővezetékről antennaszigetelt kábelekre való átalakítása oly módon változtatja meg a hálózat hibaviselkedését, hogy ennek megfelelően módosítani kell a védelmi relé beállításait, a visszakapcsoló működési sorrendjét és a hibaészlelési filozófiát. Az AIC-t a védelmi koordináció felülvizsgálata és módosítása nélkül telepítő segédprogramok gyakran tapasztalnak elmulasztott hibaészlelést (olyan védelem, amely nem old ki a szigetelés késését okozó nagy impedanciájú hibák miatt), vagy zavaró működést (olyan védelem, amely félreértelmezi a szigetelésre korlátozott tranziens hibákat, mint állandó hibákat, amelyek zárolást igényelnek).
A legjelentősebb változás a vezető-vezető és a vezető-fa érintkezési hibák viselkedése. Csupasz felsővezetéken a szél által kiváltott vágtatásból vagy egy ledőlt faágból fakadó fázis-fázis érintkezés nagyon alacsony impedanciájú – jellemzően 1 Ω-nál kisebb ívellenállású – csavaros hibát hoz létre, ami olyan hibaáramot hoz létre, amelyet a túláramelemek ezredmásodpercek alatt azonnal észlelnek. Szigetelt antennakábelen ugyanaz az érintkező hibaáramot hoz létre, amelynek a kábel szigetelési ellenállásán és kapacitásán kell átfolynia, nem pedig közvetlenül a vezetők között. A sértetlen szigetelésen keresztüli új érintkezés esetén a hibaáram csak néhány amper lehet – a csupasz vezeték hibáira kalibrált túláramrelék felvételi küszöbe alatt. A szigetelés fokozatosan romlik a tartós elektromos feszültség hatására, és a hibaáram percek vagy órák alatt növekszik, amíg el nem éri a relé érzékelési küszöbét. Ez a késleltetett hibafejlődés azt jelenti, hogy a csupasz vezetékes hálózaton 0,3 másodperc alatt megszűnt hiba 30–90 percet vesz igénybe, hogy olyan szintre fejlődjön, amely kioldja a relét egy szigetelt kábelhálózaton – potenciálisan tartós szigetelésromlást, kábelmelegítést és tűzgyulladást okozhat száraz növényzetben, ahol a kábel fekszik.
Az AIC hálózatok megfelelő védelmi filozófiájának megváltoztatása magában foglalja a szabványos túláramvédelem kiegészítését olyan földzárlat-védelemmel, amely elég érzékeny ahhoz, hogy észlelje a szigeteléskorlátozott érintkezési hibák által keltett alacsony szintű hibaáramot. Az érzékeny földzárlati (SEF) relék 1–5 A-es vételi küszöbértékkel (szemben a 10–50 A-es normál földzárlat-védelemmel a csupasz vezetékes hálózatokon) képesek észlelni a kezdeti szivárgóáramot a sérült szigetelésen keresztül, és kioldják a betáplálót, mielőtt a hiba a szigetelés teljes meghibásodásáig terjedne. A kompromisszum a rendszer normál kiegyensúlyozatlanságára és a harmonikus áramokra való fokozott érzékenység, amely gondos SEF-relé küszöbbeállítást és időkésleltetési koordinációt igényel, hogy elkerülhető legyen a terhelési kiegyensúlyozatlanságból adódó zavaró kioldás a hosszú, egyfázisú leágazású oldalirányú hálózatokban. A középfeszültségű hálózat semleges földelése – akár hatékonyan földelt, akár rezonáns földelés (Petersen tekercs) vagy szigetelt nulla – egyaránt meghatározza a földzárlati áramok nagyságát és a megfelelő SEF-relé érzékenységet, így a védelmi filozófia áttekintése elválaszthatatlan a földelési rendszer konfigurációjától a csupasz antennaelosztásról szigeteltre való áttéréskor.
